申请日2015.03.31
公开(公告)日2015.08.12
IPC分类号C02F101/30; C02F1/04
摘要
本实用新型属于水、废水或污水的处理领域，具体涉及一种用蒸馏或蒸发方法的化工厂有机废水处理装置，包括一级蒸发器，一级蒸发器通过管道分别连接一级分离器、二级蒸发器、二级分离器以及出料泵，本实用新型采用多级循环蒸发，能够有效的将化工厂有机废水进行分离回收;采用蒸汽压缩机，蒸发效率高;设备中的控制阀选用气动阀，环境适应能力强，安全可靠。

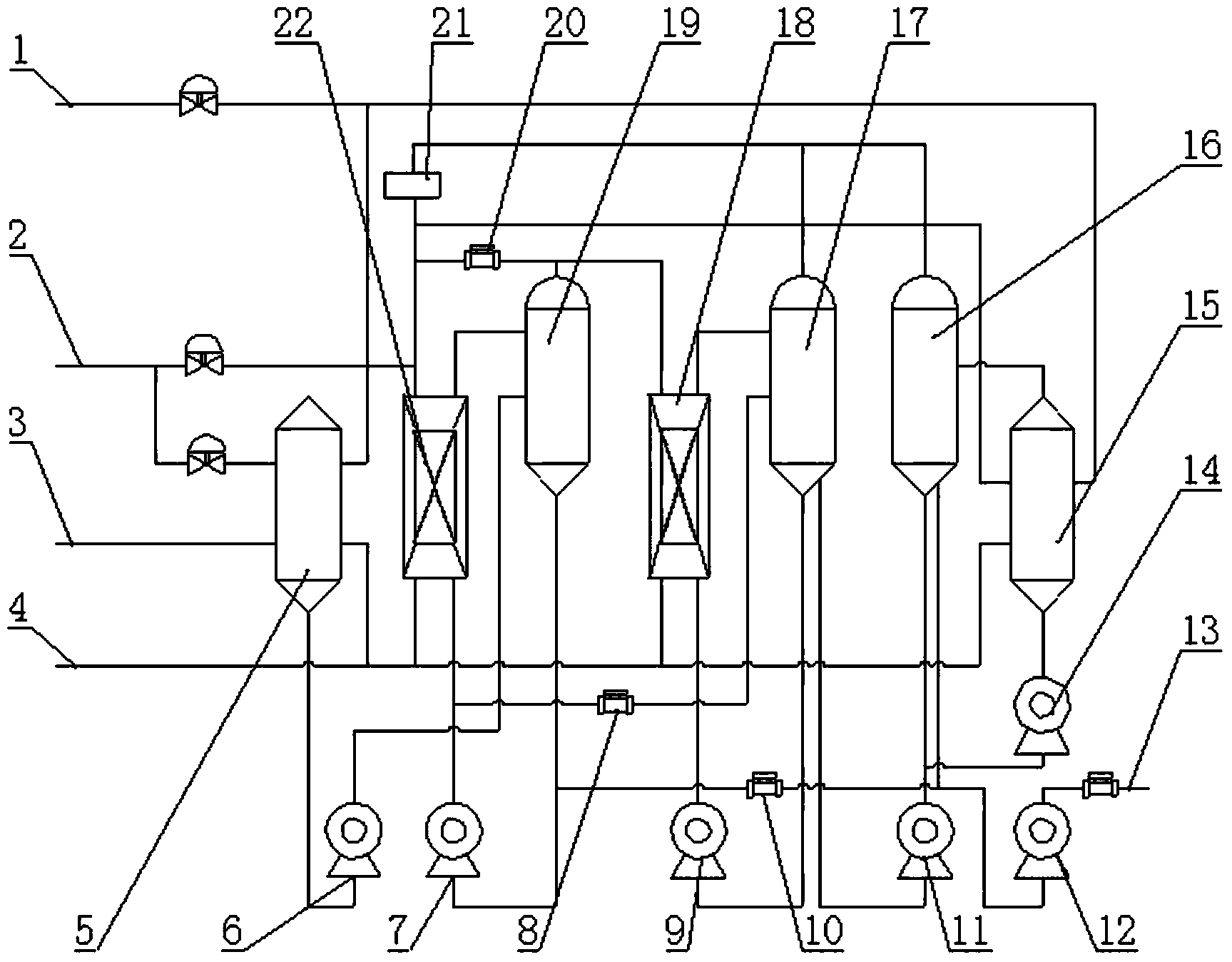

摘要附图
权利要求书
1.一种化工厂有机废水处理装置，包括一级蒸发器(22)，一级蒸发器(22)通过管道分别连接一级分离器(19)、二级蒸发器(18)、二级分离器(17)以及出料泵(12)，其特征在于，所述一级分离器(19)与废水入口(3)之间依次串联有预热器(5)和废水输送泵(6)，预热器(5)通过管路分别与蒸汽压缩机(21)和蒸汽入口(2)相连，所述一级蒸发器(22)蒸汽入口端与二级蒸发器(18)蒸汽入口端之间设有控制阀-III(20)，一级蒸发器(22)料液入口端与二级分离器(17)料液入口端设有控制阀-I(8)，一级分离器(19)料液出口端与出料泵(12)之间设有控制阀-II(10)。
2.根据权利要求1所述的化工厂有机废水处理装置，其特征在于：所述控制阀-I(8)、控制阀-II(10)、控制阀-III(20)均为气动阀。
3.根据权利要求1所述的化工厂有机废水处理装置，其特征在于：所述一级分离器(19)的出液口与一级蒸发器(22)之间设有一级循环泵(7)，二级分离器(17)的一级料液出口与二级蒸发器(18)之间设有二级循环泵(9)，二级分离器(17)的二级料液出口设有过料泵(11)，过料泵(11)的出口端依次连有循环泵(14)和加热器(15)，加热器(15)的料液出口处设有循环分离器(16)，循环分离器(16)的一级料液出口与循环泵(14)相联，循环分离器(16)的二级料液出口与出料泵(12)相联。
4.根据权利要求1所述的化工厂有机废水处理装置，其特征在于：所述蒸汽压缩机(21)的蒸汽出口与一级蒸发器(22)和加热器(15)相联，蒸汽压缩机(21)的蒸汽入口与二级分离器(17)和循环分离器(16)相联。
5.根据权利要求1所述的化工厂有机废水处理装置，其特征在于：所述预热器(5)、一级蒸发器(22)、二级蒸发器(18)、加热器(15)均设有冷凝水出口，且通过外接管道向外输送冷凝水。
说明书
化工厂有机废水处理装置
技术领域
本实用新型属于水、废水或污水的处理领域，涉及一种用蒸馏或蒸发方法的废化工厂有 机废水处理装置。
背景技术
目前，许多化工、制药等企业在生产过程中会产生大量高盐分、高浓度的有机废水，这 些废水化学成份复杂、含盐量高、有机物浓度高，很难采用生化法直接处理，采用传统的废 水处理技术很难取得满意的结果。
MVR是机械蒸汽再压缩技术(Mechanical Vapor Re-compression)的简称,是重新利用它 自身产生的二次蒸汽的能量，从而减少对外界能源需求的一项节能技术。机械蒸汽再压缩是 一种蒸发工艺，是用机械方法将蒸发器产生的二次蒸汽再压缩，使其压力、温度上升，提高 内能之后，再返回原蒸发器，取代生蒸汽作为热源使用，使二次蒸汽中的潜热得到充分利用， 可以达到节能目的。机械蒸汽再压缩技术被广泛应用于化工、制药、食品、造纸、污水处理、 海水淡化等行业。
实用新型内容
本实用新型的目的在于解决上述现有技术的不足，本实用新型提供了一种可以用于生物 发酵高浓度有机废水回收的处理装置，操作方便，实用性强。
为实现上述目的，本实用新型是通过以下技术方案实现的：
化工厂有机废水处理装置，包括一级蒸发器，一级蒸发器通过管道分别连接一级分离器、 二级蒸发器、二级分离器以及出料泵，一级分离器与废水入口之间联接有预热器和废水输送 泵，预热器通过管路分别与蒸汽压缩机和蒸汽入口相连，一级蒸发器蒸汽入口端与二级蒸发 器蒸汽入口端之间设有控制阀-III，一级蒸发器料液入口端与二级分离器料液入口端设有控 制阀-I，一级分离器料液出口端与出料泵之间设有控制阀-II。
控制阀-I、控制阀-II、控制阀-III均为气动阀。
一级分离器的出液口与一级蒸发器之间设有一级循环泵，二级分离器的一级料液出口与 二级蒸发器之间设有二级循环泵，二级分离器的二级料液出口设有过料泵，过料泵的出口端 依次连有循环泵和加热器，加热器的料液出口处设有循环分离器，循环分离器的一级料液出 口与循环泵相联，循环分离器的二级料液出口与出料泵相联。
蒸汽压缩机的蒸汽出口与一级蒸发器和加热器相联，蒸汽压缩机的蒸汽入口与二级分离 器和循环分离器相联。
预热器、一级蒸发器、二级蒸发器、加热器均设有冷凝水出口，且通过外接管道向外输 送冷凝水。
本实用新型使用时，首先通入初始蒸汽，初始蒸汽经过预热器，并将进入预热器的废水 加热到指定温度，之后废水从一级分离器的料液入口进料，通过一级蒸发器、一级循环泵、 一级分离器的循环加热蒸发后进入二级分离器，在二级分离器、二级循环泵和二级蒸发器的 循环加热蒸发后进入加热器、循环分离器和循环泵的继续循环蒸发，如此之后浓缩液有出料 口排出。
与现有技术相比，本实用新型具有以下有益效果：
本实用新型采用多级循环蒸发，能够有效的将化工厂有机废水进行分离回收;采用蒸汽 压缩机，蒸发效率高;设备中的控制阀选用气动阀，环境适应能力强，安全可靠。
