申请日2015.03.31
公开(公告)日2015.08.05
IPC分类号E03F9/00
摘要
本发明涉及一种用于工厂雨水污水管道的疏通装置，所述的雨水污水管道为设置在第一窨井与第二窨井之间的排污管道，所述的疏通装置包括分别设置在第一窨井、第二窨井上的第一钢丝绳缆车及第二钢丝绳缆车，所述的第一钢丝绳缆车的钢丝绳通过穿线器穿过雨水污水管道，与所述的第二钢丝绳缆车连接，所述的钢丝绳上设有用于拖拉松动雨水污水管道中沉淀杂物的拨动器件，该拨动器件位于雨水污水管道中。与现有技术相比，本发明结构简单，经济实用，工作效率高，操作简单，无需额外的电气配件，节能环保，能有效减少使用大量的人力、物力，具有很好的应用前景。
摘要附图
权利要求书
1.一种用于工厂雨水污水管道的疏通装置，所述的雨水污水管道(3)为设置 在第一窨井(1)与第二窨井(2)之间的排污管道，其特征在于，所述的疏通装置 包括分别设置在第一窨井(1)、第二窨井(2)上的第一钢丝绳缆车(4)及第二钢 丝绳缆车(5)，所述的第一钢丝绳缆车(4)的钢丝绳(6)通过穿线器穿过雨水污 水管道(3)，与所述的第二钢丝绳缆车(5)连接，所述的钢丝绳(6)上设有用于 拖拉松动雨水污水管道(3)中沉淀杂物的拨动器件(7)，该拨动器件(7)位于雨 水污水管道(3)中。
2.根据权利要求1所述的一种用于工厂雨水污水管道的疏通装置，其特征在 于，所述的第一钢丝绳缆车(4)通过钢丝绳(6)与所述的第二钢丝绳缆车(5) 可传动连接。
3.根据权利要求1所述的一种用于工厂雨水污水管道的疏通装置，其特征在 于，所述的第一钢丝绳缆车(4)、第二钢丝绳缆车(5)上还分别设有第一钢丝绳 滚筒(8)及第二钢丝绳滚筒(9)，所述的钢丝绳(6)一端缠绕套设在第一钢丝绳 滚筒(8)上，另一端通过穿线器穿过雨水污水管道(3)，并缠绕套设在第二钢丝 绳滚筒(9)上。
4.根据权利要求3所述的一种用于工厂雨水污水管道的疏通装置，其特征在 于，所述的第一钢丝绳滚筒(8)上设有第一转动手柄(10)。
5.根据权利要求3所述的一种用于工厂雨水污水管道的疏通装置，其特征在 于，所述的第二钢丝绳滚筒(9)上设有第二转动手柄(11)。
6.根据权利要求1所述的一种用于工厂雨水污水管道的疏通装置，其特征在 于，所述的拨动器件(7)为钢丝球。
7.根据权利要求6所述的一种用于工厂雨水污水管道的疏通装置，其特征在 于，所述的钢丝球的直径与雨水污水管道(3)的内径相适配。
说明书
一种用于工厂雨水污水管道的疏通装置
技术领域
本发明属于节能环保技术领域，涉及一种疏通装置，尤其是涉及一种用于工 厂雨水污水管道的疏通装置。
背景技术
目前，在工业生产厂区，雨水、污水排水管道或工业废水管道在长期使用过程 中，经常会有淤泥、垃圾等杂物，沉淀在管道内而不能及时排出，从而导致管道内 管径缩小或堵塞。当遇水量较大时，水来不及排放，导致水量从井内冒出，排放在 工业生产厂区内或道路上，甚至会蔓延到成品区内，不但会严重污染环境，还会妨 碍工厂车间的正常生产运营，并造成较大的经济损失，这方面问题不容忽视。
现有条件下，对雨水污水管道疏通，通常需要人员进入窨井内，并用多段钢管 连接在一起，将雨水污水管道内的垃圾等杂物推至另一个窨井，然后清理出来，这 种方法需要耗费大量的人力、物力，且雨水污水管道内的杂物无法彻底清理，工作 效率低，既不经济也不科学。
针对上述问题，申请号为201410187414.X的中国发明专利公布了一种污水管 道疏通装置，包括机头、疏通管、显示装置和操控装置;所述疏通管连接机头、显 示装置和操控装置;所述机头内设有摄像头、照明灯、钻头、爪钩、喷水口、抽水 口;所述机头四周对称设置支撑腿，支撑腿可以在操控装置的控制下自由伸缩和前 后倾斜，互相配合作用可以使机头前后移动或转。该专利公布的技术方案，虽然能 实时掌握污水管道内堵塞情况，并根据堵塞物的类型选择处理办法，能提高工作效 率，但整个疏通装置的结构较为复杂，而且制作及使用成本较高，经济性有待进一 步提高。
发明内容
本发明的目的就是为了克服上述现有技术存在的缺陷而提供一种结构简单，经 济实用，能有效提高疏通作业工作效率的用于工厂雨水污水管道的疏通装置。
本发明的目的可以通过以下技术方案来实现：
一种用于工厂雨水污水管道的疏通装置，所述的雨水污水管道为设置在第一窨 井与第二窨井之间的排污管道，所述的疏通装置包括分别设置在第一窨井、第二窨 井上的第一钢丝绳缆车及第二钢丝绳缆车，所述的第一钢丝绳缆车的钢丝绳通过穿 线器穿过雨水污水管道，与所述的第二钢丝绳缆车连接，所述的钢丝绳上设有用于 拖拉松动雨水污水管道中沉淀杂物的拨动器件，该拨动器件位于雨水污水管道中。
所述的第一钢丝绳缆车通过钢丝绳与所述的第二钢丝绳缆车可传动连接。
所述的第一钢丝绳缆车、第二钢丝绳缆车上还分别设有第一钢丝绳滚筒及第二 钢丝绳滚筒，所述的钢丝绳一端缠绕套设在第一钢丝绳滚筒上，另一端通过穿线器 穿过雨水污水管道，并缠绕套设在第二钢丝绳滚筒上。
所述的第一钢丝绳滚筒上设有第一转动手柄。
所述的第二钢丝绳滚筒上设有第二转动手柄。
所述的拨动器件为钢丝球。
所述的钢丝球的直径与雨水污水管道的内径相适配。

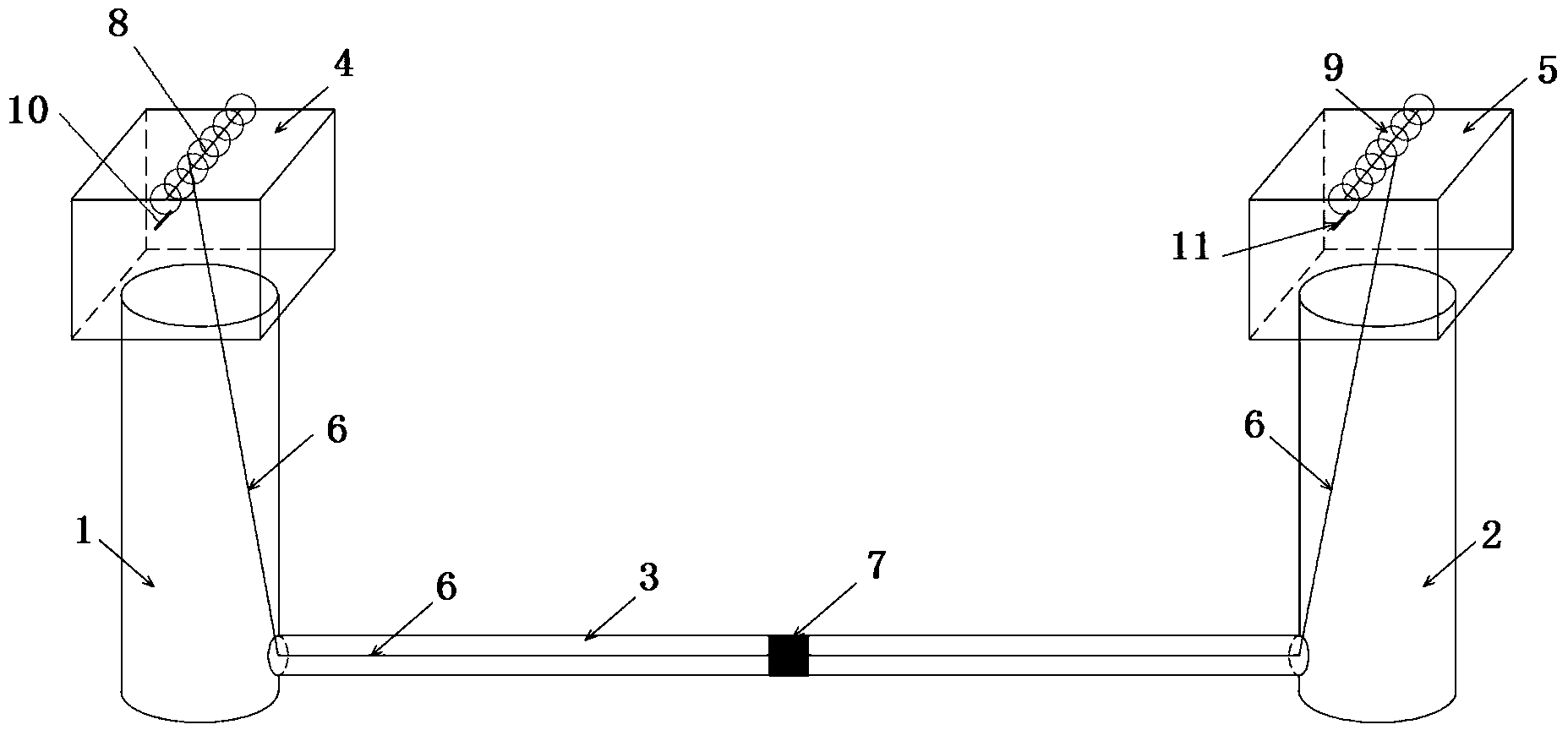

在进行雨水污水管道疏通作业时，第一窨井打开后，缠绕套设在第一钢丝绳滚 筒上的钢丝绳通过穿线器从雨水污水管道内穿至第二窨井，第二窨井打开后，将钢 丝绳从雨水污水管道内拉出，并缠绕套设在第二钢丝绳滚筒上，然后，通过来回拖 动钢丝绳，使得钢丝绳上的拨动器件来回扰动雨水污水管道中沉淀杂物，使沉淀杂 物充分松动，再将浮动的杂物从第一窨井依次冲向第二个窨井，然后清理出来。
与现有技术相比，本发明具有以下特点：
1)由于通过钢丝绳将第一钢丝绳缆车与第二钢丝绳缆车可传动连接，可双向 拉动钢丝绳，从而实现对雨水污水管道中沉淀杂物的双向扰动，更容易使得原本沉 淀的杂物浮动起来，方便带出管道;
2)由于才钢丝绳上设置拨动器件，如钢丝球，可拆卸更换，便于维修;
3)操作简单，只需转动设置在钢丝绳滚筒上的转动手柄，就可进行疏通作业， 无需额外的电气配件，节能环保;
4)结构简单，经济实用，工作效率高，能有效减少使用大量的人力、物力， 具有很好的应用前景。
