申请日2015.03.30
公开(公告)日2015.07.22
IPC分类号C02F103/16; C02F1/00
摘要
本发明公开了一种简易的废水调节结构，包括回调箱，回调箱内安装有隔板，隔板将回调箱一分为二，回调箱下表面设有加药箱，加药箱与回调箱之间开有对应的通孔，通孔内安装有吸管，回调箱侧面分别设有调节管及下压管，调节管及下压管远离回调箱的端部之间连接有输药管，输药管分别与调节管及下压管之间相通连接，输药管、调节管及下压管形成一个封闭的腔体，回调箱侧面还设有抽药管，抽药管一端与回调箱相通，其另一端呈弯折结构。本简易的废水调节结构投药量少，运行成本低，操作简便，不会产生二次污染，出水稳定，提高了药物的利用率，实现了连续进水及连续反应的优点，提高了自动化程度，调节实时性好，同时还避免了有害废水对环境造成的污染。

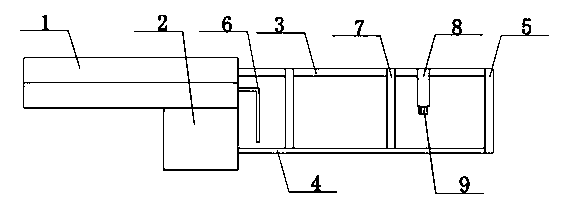

摘要附图
权利要求书
1.一种简易的废水调节结构，包括回调箱，其特征在于：回调箱内安装有隔板，隔板将回调箱一分为二，回调箱下表面设有加药箱，加药箱与回调箱之间开有对应的通孔，通孔内安装有吸管，回调箱侧面分别设有调节管及下压管，调节管及下压管远离回调箱的端部之间连接有输药管，输药管分别与调节管及下压管之间相通连接，输药管、调节管及下压管形成一个封闭的腔体，回调箱侧面还设有抽药管，抽药管一端与回调箱相通，其另一端呈弯折结构，调节管与下压管之间连接有单向管，单向管固定在调节管及下压管之间，调节管上设有泵体，泵体顶部固定在调节管上，其底部上安装有注水螺塞，注水螺塞与泵体之间连接有密封垫;
所述泵体通过一安装座与调节管连接;所述下压管上连接有下压止回阀;所述抽药管内置一内管。
2.根据权利要求1所述的简易的废水调节结构，其特征在于：所述抽药管下部安装有过滤管。
3.根据权利要求1所述的简易的废水调节结构，其特征在于：所述回调箱侧面设有注水口，注水口上设有与其匹配的注水盖板。
4.根据权利要求1所述的简易的废水调节结构，其特征在于：所述回调箱下部设有清泥口，清泥口上设有与其匹配的清泥螺塞。
5.根据权利要求1所述的简易的废水调节结构，其特征在于：所述泵体内连接有密封结构。
6.根据权利要求1所述的简易的废水调节结构，其特征在于：所述单向管上连接有单向止回阀。
7.根据权利要求1所述的简易的废水调节结构，其特征在于：所述输药管内设有循环装置。
说明书
简易的废水调节结构
技术领域
本发明涉及一种调节结构，特别涉及一种简易的废水调节结构。
背景技术
电镀生产过程中排放的电镀废水一般分为前处理废水、电镀漂洗废水、后处理废水及电镀废液等，它包含有各种金属离子、酸、碱、氰化物及助剂等致癌或致突变的剧毒物质，如不经过及时处理就直接排放会对周围环境及人体产生极大的危害。电镀废水分为含氰废水及综合废水等，其中，含氰废水主要来源于废品退镀及镀铜工艺。含氰废水的处理工艺主要为碱性氯化法，氰化物在碱性条件下被氯氧化呈氰酸盐的过程，常成为局部氧化工艺。针对这一系列有害物质，必须对其先进行沉淀及稀释处理，通过药物减免这一系列有害物质的含量，才能更好的将其排放出去。
发明内容
本发明要解决的技术问题是：克服上述问题，提供一种简易的废水调节结构投药量少，运行成本低，操作简便，不会产生二次污染，出水稳定，提高了药物的利用率，实现了连续进水及连续反应的优点，提高了自动化程度的简易的废水调节结构。
为了实现上述目的，本发明采用的技术方案是这样的：本发明的简易的废水调节结构，包括回调箱，回调箱内安装有隔板，隔板将回调箱一分为二，回调箱下表面设有加药箱，加药箱与回调箱之间开有对应的通孔，通孔内安装有吸管，回调箱侧面分别设有调节管及下压管，调节管及下压管远离回调箱的端部之间连接有输药管，输药管分别与调节管及下压管之间相通连接，输药管、调节管及下压管形成一个封闭的腔体，回调箱侧面还设有抽药管，抽药管一端与回调箱相通，其另一端呈弯折结构，调节管与下压管之间连接有单向管，单向管固定在调节管及下压管之间，调节管上设有泵体，泵体顶部固定在调节管上，其底部上安装有注水螺塞，注水螺塞与泵体之间连接有密封垫。
进一步的，作为一种具体的结构形式，本发明所述抽药管下部安装有过滤管。
进一步的，作为一种具体的结构形式，本发明所述回调箱侧面设有注水口，注水口上设有与其匹配的注水盖板。
进一步的，作为一种具体的结构形式，本发明所述回调箱下部设有清泥口，清泥口上设有与其匹配的清泥螺塞。
进一步的，作为一种具体的结构形式，本发明所述泵体内连接有密封结构。
进一步的，作为一种具体的结构形式，本发明所述单向管上连接有单向止回阀。
进一步的，作为一种具体的结构形式，本发明所述下压管上连接有下压止回阀。
进一步的，作为一种具体的结构形式，本发明所述抽药管内置一内管。
进一步的，作为一种具体的结构形式，本发明所述输药管内设有循环装置。
进一步的，作为一种具体的结构形式，本发明所述泵体通过一安装座与调节管连接。
与现有技术相比，本发明的优点在于：本简易的废水调节结构投药量少，运行成本低，操作简便，不会产生二次污染，出水稳定，提高了药物的利用率，实现了连续进水及连续反应的优点，提高了自动化程度，调节实时性好，同时还避免了有害废水对环境造成的污染。
