申请日2015.10.21
公开(公告)日2016.02.24
IPC分类号G01N33/18
摘要
本实用新型涉及一种水质分时自动检测装置，包括污水储罐、套管吸附柱、蠕动泵、收集器和水质检测仪，污水储罐通过管道连接套管吸附柱;在套管吸附柱的管程内装有固体吸附剂，套管吸附柱的套管两端接口分别为污水进、出口;所述的套管吸附柱的污水出口端与蠕动泵相连，蠕动泵的出口连接收集器，在收集器后端连接水质检测仪;收集器包括若干个分收集器，蠕动泵上设有若干个出口，分别与若干个分收集器的进口相连;水质检测仪上设有若干个进口，分别与若干个分收集器的出口相连;蠕动泵上设有温度测量装置，以测定从蠕动泵中流过的水的温度。本实用新型的水质检测装置能够满足分时分段动态检测的需要。

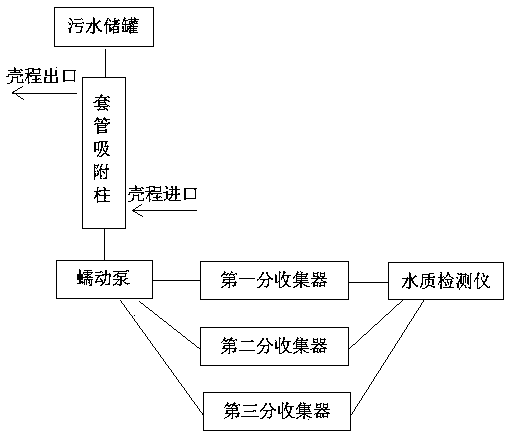

摘要附图
权利要求书
1.一种水质分时自动检测装置，其特征在于：包括污水储罐、套管吸附柱、蠕动泵、收集器和水质检测仪，所述的污水储罐通过管道连接套管吸附柱;在套管吸附柱的管程内装有固体吸附剂，套管吸附柱的套管两端接口分别为污水进、出口;所述的套管吸附柱的污水出口端与蠕动泵相连，所述的蠕动泵的出口连接收集器，在收集器后端连接水质检测仪;所述的收集器包括若干个分收集器，所述的蠕动泵上设有若干个出口，分别与若干个分收集器的进口相连;所述的水质检测仪上设有若干个进口，分别与若干个分收集器的出口相连;所述的蠕动泵上设有温度测量装置，以测定从蠕动泵中流过的水的温度。
2.如权利要求1所述的水质分时自动检测装置，其特征在于：所述的分收集器包括第一分收集器、第二分收集器和第三分收集器。
3.如权利要求1所述的水质分时自动检测装置，其特征在于：在所述的套管吸附柱的壳程两端接口分为加热剂或冷却剂进、出口，以便加热或冷却污水。
4.如权利要求1所述的水质分时自动检测装置，其特征在于：所述的蠕动泵上设有计时装置和相应于蠕动泵上若干个出口的若干个阀门，所述的计时装置可设定。
5.如权利要求1所述的水质分时自动检测装置，其特征在于：在所述的污水储罐和套管吸附柱之间还设有污水预处理装置和流量计。
6.如权利要求1所述的水质分时自动检测装置，其特征在于：所述的水质检测仪为COD检测仪或BOD检测仪。
7.如权利要求1所述的水质分时自动检测装置，其特征在于：所述的水质检测仪为色度检测仪或浊度检测仪。
说明书
一种水质分时自动检测装置
技术领域
本实用新型涉及一种水质分时自动检测装置，属于水质检测装置领域。
背景技术
目前，市面上常见的水质检测装置均是静态吸附仪器设备，动态吸附仪器设备较少，静态吸附仪器设备不易调节水质的流量，也不能够实现自动根据监测的时间分段监测水质。在某些场所或实验室条件下，需要使用能够调节流量、分时监测水质的可调节水质检测装置。现有的动态吸附仪器设备结构复杂，造价昂贵，并且使用不灵活，不能满足一些研究场所中的需要。因此需要设计一种能够动态调节的水质分时自动检测装置。
实用新型内容
本实用新型的目的是提供一种能够动态调节的水质分时自动检测装置，满足一些研究场所中的需要，且装置简易灵活，便于应用推广。
为解决上述技术问题,本实用新型提供的技术方案是：
一种水质分时自动检测装置，包括污水储罐、套管吸附柱、蠕动泵、收集器和水质检测仪，所述的污水储罐通过管道连接套管吸附柱;在套管吸附柱的管程内装有固体吸附剂，套管吸附柱的套管两端接口分别为污水进、出口;所述的套管吸附柱的污水出口端与蠕动泵相连，所述的蠕动泵的出口连接收集器，在收集器后端连接水质检测仪;所述的收集器包括若干个分收集器，所述的蠕动泵上设有若干个出口，分别与若干个分收集器的进口相连;所述的水质检测仪上设有若干个进口，分别与若干个分收集器的出口相连;所述的蠕动泵上设有温度测量装置，以测定从蠕动泵中流过的水的温度。
所述的分收集器包括第一分收集器、第二分收集器和第三分收集器。
在所述的套管吸附柱的壳程两端接口分为加热剂或冷却剂进、出口，以便加热或冷却污水。
所述的蠕动泵上设有计时装置和相应于蠕动泵上若干个出口的若干个阀门，所述的计时装置可设定。
在所述的污水储罐和套管吸附柱之间还设有污水预处理装置和流量计。
所述的水质检测仪为COD检测仪或BOD检测仪。
所述的水质检测仪为色度检测仪或浊度检测仪。
有益效果：
本实用新型的水质分时自动检测装置在污水储罐后连接套管吸附柱，在蠕动泵上设有计时装置和相应于蠕动泵上若干个出口的若干个阀门，计时装置可设定，控制各阀门的打开与闭合。还包括若干个分收集器，满足分时分段动态检测的需要。本装置利用蠕动泵的软管收集处理后的污水，处理后的污水分别收集在不同的收集器里，以便水质检测仪检测不同时间段或不同温度、不同流量处理后的水质，并判断吸附是否处于吸附平衡状态，吸附一旦进入平衡状态，实验即可中断以节约时间和加热剂用量。
