申请日2015.04.22
公开(公告)日2015.08.19
IPC分类号C02F11/14; C02F11/12
摘要
本实用新型公开了一种高效污泥预浓缩系统，包括絮凝浓缩槽(1)，絮凝浓缩槽(1)内设置有溢流堰板(2)，溢流堰板(2)将絮凝浓缩槽(1)分隔成絮凝槽(3)以及过滤槽(4)，过滤槽(4)内设置有重力过滤装置和清扫器(6)，清扫器(6)设置在重力过滤装置上方，絮凝浓缩槽(1)上设置有污泥絮团排出口(7)、过滤液排出口(8)，过滤液排出口(8)设置在过滤槽(4)的底部。本实用新型在絮凝浓缩槽内设置重力过滤装置和清扫器，重力过滤装置用以过滤从絮凝槽排入的固态的污泥絮团与液态的水分离，清扫器用以清扫重力过滤装置，将固态的污泥絮团清除，保证高了重力过滤器的过滤能力，将污泥脱水机的有效产量提高了一倍左右。
权利要求书

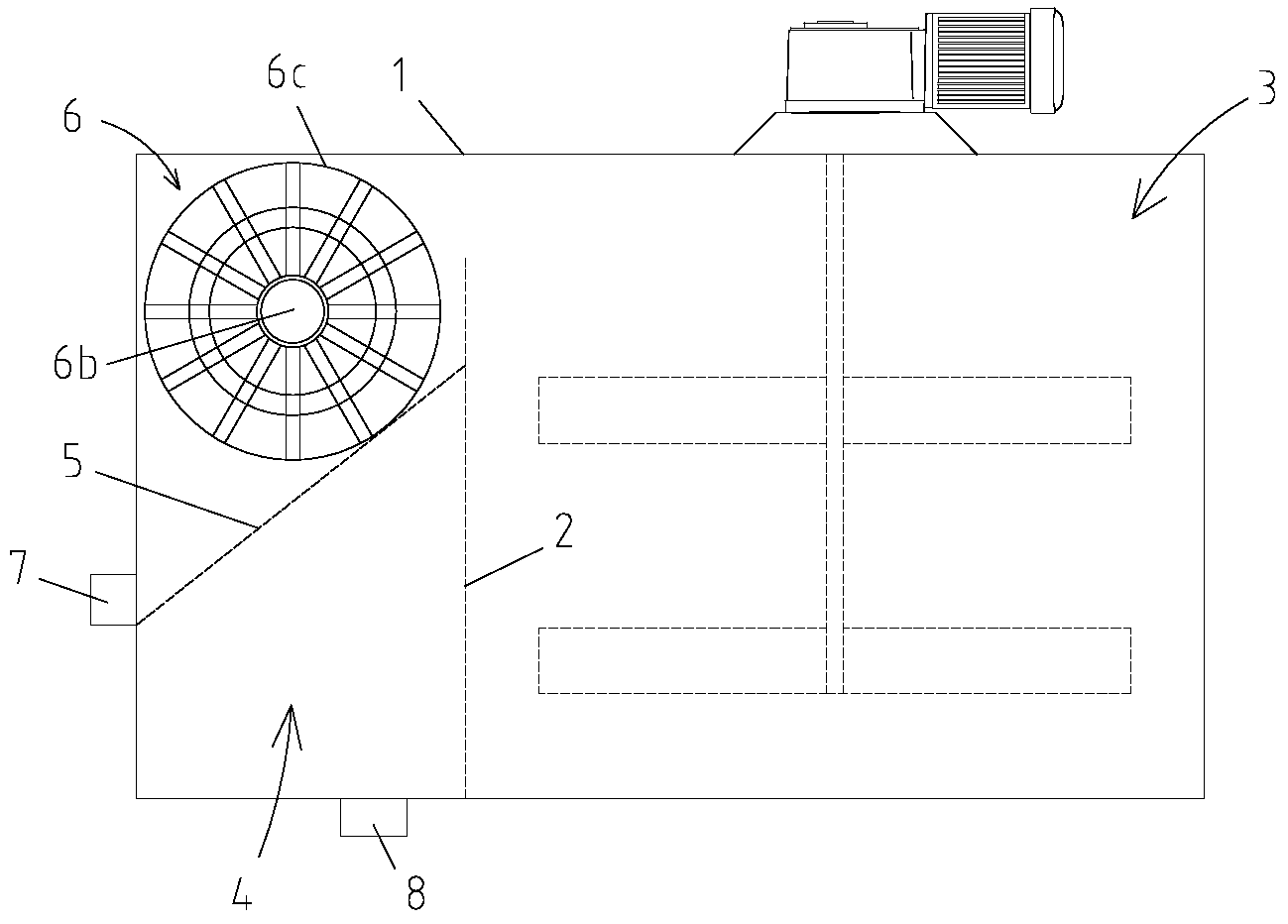

1.一种高效污泥预浓缩系统，包括絮凝浓缩槽(1)，其特征在于：所述絮 凝浓缩槽(1)内设置有溢流堰板(2)，所述溢流堰板(2)将絮凝浓缩槽(1) 分隔成絮凝槽(3)以及过滤槽(4)，所述过滤槽(4)内设置有重力过滤装置 和清扫器(6)，所述清扫器(6)设置在重力过滤装置上方，絮凝浓缩槽(1) 上设置有污泥絮团排出口(7)、过滤液排出口(8)，所述过滤液排出口(8)设 置在过滤槽(4)的底部。
2.根据权利要求1所述的高效污泥预浓缩系统，其特征在于：所述重力过 滤装置为筛网(5)，所述筛网(5)倾斜设置，靠近絮凝槽(3)的筛网(5)的 一端高于远离絮凝槽(3)的筛网(5)的一端，所述污泥絮团排出口(7)设置 在筛网(5)的最低处。
3.根据权利要求2所述的高效污泥预浓缩系统，其特征在于：所述清扫器 (6)包括减速电机(6a)、传动轴(6b)、两个轴承、胶辊以及毛刷(6c)，所 述传动轴(6b)的两端通过轴承设置在过滤槽(4)上，所述传动轴(6b)的轴 向与筛网(5)平行，所述毛刷(6c)通过胶辊套设在传动轴(6b)上，所述毛 刷(6c)与筛网(5)紧贴，所述减速电机(6a)设置在过滤槽(4)的一侧并 与传动轴(6b)的其中一端连接。
4.根据权利要求2或3所述的高效污泥预浓缩系统，其特征在于：所述清 扫器(6)位于筛网(5)的最高处。
说明书
高效污泥预浓缩系统
技术领域
本实用新型涉及一种污泥处理领域，尤其涉及一种高效污泥预浓缩系统。
背景技术
于2014.03.19公告的、授权公告号为CN203487025U的一份中国实用新型 专利中，公开了一种污泥处理领域内的一种叠螺污泥脱水机的预处理装置，包 括安装在机架上的絮凝混合箱，絮凝混合箱内经固定底板安装有预浓缩滤水装 置，絮凝混合箱底部开设有进料口，进料口旁接有加药口，絮凝混合箱上部开 设有出料口，预浓缩滤水装置包括与驱动电机传动连接的传动轴，传动轴外套 装有过滤装置和搅拌装置，过滤装置底部连通有连通絮凝混合箱外部的集水管。 虽然通过使用该实用新型预先处理污泥，能使得污泥在进入脱水机前浓度增加， 增强脱水机的处理效果，降低了运行成本，可用于污泥处理中，但是，固液分 离后，无法清除通过预浓缩滤水装置滤水后的固态污泥絮团，继而影响到预浓 缩滤水装置后期滤水的效果。
实用新型内容
为克服上述缺点，本实用新型的目的在于提供一种能有效的清除预处理过 程中的残留在滤水装置内的污泥絮团的高效污泥预浓缩系统。
为了达到以上目的，本实用新型采用的技术方案是：一种高效污泥预浓缩 系统，包括絮凝浓缩槽，所述絮凝浓缩槽内设置有溢流堰板，所述溢流堰板将 絮凝浓缩槽分隔成絮凝槽以及过滤槽，所述过滤槽内设置有重力过滤装置和清 扫器，所述清扫器设置在重力过滤装置上方，絮凝浓缩槽上设置有污泥絮团排 出口、过滤液排出口，所述过滤液排出口设置在过滤槽的底部。本实用新型的 有益效果是，在絮凝浓缩槽内设置重力过滤装置和清扫器，重力过滤装置用以 将排入过滤槽中的污泥絮团固态的污泥絮团过滤掉，清扫器用以清扫重力过滤 装置中的固态污泥絮团，固态的污泥絮团从污泥絮团排出口排出，重力过滤器 中此时无固态污泥絮团，此时重力过滤器能为下次的过滤做好准备，提高了重 力过滤器的过滤能力，解决了因固态杂质堵塞重力过滤器，使得脱水机的预处 理系统丧失了增强脱水机处理效果的问题，使污泥絮凝后进入脱水机前有效地 过滤掉大部分水分，更大程度的减轻了污泥脱水机主机的负荷以及提高了整套 系统的脱水效率，进而将污泥脱水机的有效产量提高了一倍左右。
优选地，所述重力过滤装置为筛网，所述筛网倾斜设置，靠近絮凝槽的筛 网的一端高于远离絮凝槽的筛网的一端，所述污泥絮团排出口设置在筛网最低 处。絮凝过的污泥絮团通过溢流堰板均匀分布到倾斜的筛网面上，经筛网过滤 后固态污泥絮团被截留，过滤后的水从筛网缝隙中流出，固态污泥絮团首先位 于筛网的最高处，由于沿倾斜的筛网，则固态污泥絮团因其重力作用滑落至最 低处，最终从过滤液排出口排出。
优选地，所述清扫器包括减速电机、传动轴、两个轴承、胶辊以及毛刷， 所述传动轴的两端通过轴承设置在过滤槽上，所述传动轴的轴向与筛网平行， 所述毛刷通过胶辊套设在传动轴上，所述毛刷与筛网紧贴，所述减速电机设置 在过滤槽的一侧并与传动轴的其中一端连接。减速电机带动胶辊毛刷旋转，毛 刷与筛网紧贴，能对筛网表面进行强力的清扫，确保筛网的过滤间隙畅通，提 高污水过滤能力。
优选地，清扫器位于筛网的最高处。由于筛网最高处的一端靠近絮凝槽， 则污泥絮团较多，清扫器设置在最高处可在一定程度上避免过多的污泥絮团堵 塞筛网。
