申请日2015.04.22
公开(公告)日2015.08.19
IPC分类号C02F9/02
摘要
本实用新型公开了一种餐厨废水油水分离装置，包括箱体本体，在所述箱体顶部设置有开口，在所述箱体内部从上至下依次设置有过滤装置和隔板，在所述箱体侧壁设置有排渣口，所述排渣口的底部与所述过滤装置相平齐，所述隔板交错倾斜地排列设置在所述箱体两侧壁上，并且相邻隔板的开口方向相反，在所述箱体下方设置有排水口。采用本实用新型的一种餐厨废水油水分离装置，餐厨废水通过箱体顶部设置的开口进入到箱体内，由于在箱体内部从上至下依次设置有过滤装置和隔板，过滤装置可使餐厨垃圾与废水分离，隔板可将油水分离，省时省力，可简单方便地进行油水分离，该分离装置具有结构简单和方便使用的特点。
权利要求书

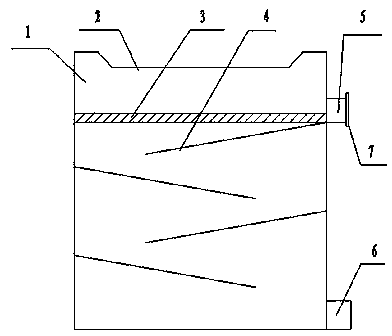

1.一种餐厨废水油水分离装置，其特征在于：包括箱体(1)本体，在所述箱体(1)顶部设置有开口(2)，在所述箱体(1)内部从上至下依次设置有过滤装置(3)和隔板(4)，在所述箱体(1)侧壁设置有排渣口(5)，所述排渣口(5)的底部与所述过滤装置(3)相平齐，所述隔板(4)交错倾斜地排列设置在所述箱体(1)两侧壁上，并且相邻隔板(4)的开口方向相反，在所述箱体(1)下方设置有排水口(6)。
2.根据权利要求1所述的一种餐厨废水油水分离装置，其特征在于：在所述排渣口(5)处设置有挡板(7)，所述挡板(7)能打开或关闭所述排渣口(5)。
3.根据权利要求1所述的一种餐厨废水油水分离装置，其特征在于：所述过滤装置(3)可拆卸地设置在箱体(1)内部，其结构为滤网式结构。
4.根据权利要求1所述的一种餐厨废水油水分离装置，其特征在于：所述隔板(4)为呈锯齿带状的网状薄板。
说明书
一种餐厨废水油水分离装置
技术领域
本实用新型涉及的是废水处理技术领域，具体地说是一种餐厨废水油水分离装置。
背景技术
随着我国国民经济的发展和人民生活水平的日益提高，近年来餐饮行业得到了迅猛的发展，由餐厨垃圾引出的环境问题日益突出，我国每年产生大量的废水，其中餐厨废水在废水中占有较大的比重。餐厨废水主要指居民在生活消费过程中形成的生活废水，特别是在酒店、餐厅、食堂等大型餐饮行业的餐厨废水中含有大量的食物残渣及油污，主要成分含有米和面粉类食物残余、蔬菜、动植物油等，餐厨废水中油水混合，它极易腐烂变质，散发恶臭，传播细菌和病毒，餐厨废水的随意处置给人们的生活带来巨大困扰，如何解决餐厨垃圾所带来的种种问题是当前社会发展急需解决的问题。
实用新型内容
本实用新型要解决的技术问题是针对背景技术中存在的问题，提供一种餐厨废水油水分离装置。
为解决上述技术问题，本实用新型所采用的技术方案为：一种餐厨废水油水分离装置，包括箱体本体，在所述箱体顶部设置有开口，在所述箱体内部从上至下依次设置有过滤装置和隔板，在所述箱体侧壁设置有排渣口，所述排渣口的底部与所述过滤装置相平齐，所述隔板交错倾斜地排列设置在所述箱体两侧壁上，并且相邻隔板的开口方向相反，在所述箱体下方设置有排水口。
进一步地，在所述排渣口处设置有挡板，所述挡板能打开或关闭所述排渣口。
进一步地，所述过滤装置可拆卸地设置在箱体内部，其结构为滤网式结构。
进一步地，所述隔板为呈锯齿带状的网状薄板。
采用本实用新型的一种餐厨废水油水分离装置，餐厨废水通过箱体顶部设置的开口进入到箱体内，由于在箱体内部从上至下依次设置有过滤装置和隔板，过滤装置可使餐厨垃圾与废水分离，隔板可将油水分离，省时省力，可简单方便地进行油水分离，该分离装置具有结构简单和方便使用的特点。
