申请日2015.02.27
公开(公告)日2015.07.29
IPC分类号G01N21/39; G01N21/25
摘要
本实用新型公开一种适用于高氯污水的在线CODcr测定系统，包括比色单元、恒温反应消解单元、滴定单元、光电液位监测单元、数据监测处理单元、显示输出单元、数据传输单元，还包括样品采集控制单元、控制单元、添加剂以及稀释液控制单元，样品采集控制单元连接比色单元，添加剂以及稀释液控制单元连接滴定单元，控制单元控制样品采集控制单元以及添加剂以及稀释液控制单元，光电液位监测单元包括波长600nm的LED灯以及对应的光电探测器一、波长440nm的LED灯以及对应的光电探测器二、盛液体的玻璃管。本实用新型采用440nm和600nmLED灯实现恒温消解后的高氯污水浊度的测量，进而转化为化学需氧量的计算，测量精度高。
权利要求书
1.一种适用于高氯污水的在线CODcr测定系统，包括比色单元、恒温反应消解单元、滴定单元、光电液位监测单元、数据监测处理单元、显示输出单元、数据传输单元，所述比色单元连接恒温反应消解单元，所述恒温反应消解单元输出端连接滴定单元，所述滴定单元连接光电液位监测单元，所述光电液位监测单元输出端连接数据监测处理单元，所述数据监测处理单元输出端连接显示输出单元和数据传输单元，其特征在于：还包括样品采集控制单元、控制单元、添加剂以及稀释液控制单元，所述样品采集控制单元连接比色单元，所述添加剂以及稀释液控制单元连接滴定单元，所述控制单元控制样品采集控制单元以及添加剂以及稀释液控制单元，所述光电液位监测单元包括波长600nm的LED灯以及对应的光电探测器一、波长440nm的LED灯以及对应的光电探测器二、盛液体的玻璃管。
2.根据权利要求1所述的一种适用于高氯污水的在线CODcr测定系统，其特征在于：所述比色单元包括比色盒和可调谐激光。
3.根据权利要求1所述的一种适用于高氯污水的在线CODcr测定系统，其特征在于：所述样品采集控制单元包括蠕动泵一以及连接以及蠕动泵一控制电路、高氯污水储液罐一，所述蠕动泵一在电路的控制作用下将高氯污水泵入比色池。
4.根据权利要求1所述的一种适用于高氯污水的在线CODcr测定系统，其特征在于：所述添加剂以及稀释液控制单元连包括蒸馏水储液瓶、硫酸-硫酸汞储液瓶以及重铬酸钾储液瓶，与各储液瓶连接的电控多通道阀组，所述多通道阀组由控制单元控制。
5.根据权利要求1所述的一种适用于高氯污水的在线CODcr测定系统，其特征在于：所述控制单元为STM32F103RBT6芯片，所述为STM32F103RBT6芯片外围设有RS485通讯电路以及保护电路。
6.根据权利要求1所述的一种适用于高氯污水的在线CODcr测定系统，其特征在于：所述显示输出单元为LCD液晶显示单元。
7.根据权利要求1所述的一种适用于高氯污水的在线CODcr测定系统，其特征在于：所述数据传输单元包括RS-485有线通讯单元以及无线传输单元。
说明书
一种适用于高氯污水的在线CODcr测定系统
技术领域
本实用新型属于水质检测设备领域，具体涉及一种适用于高氯污水的在线CODcr测定系统。
背景技术
化学需氧量(COD/Chemical Oxygen Demand)表示的是废水中有机物的含量，是衡量水质中被还原性物质污染程度的重要指标，为了检测水环境质量，及时检测水环境的COD值，必须要有先进的COD在线监测装置。市场上传统的水质CODcr在线检测器采用600m单波段光，其缺点是无法校正试样浑浊度和色度导致的测量误差，无法应用于较低浓度的测量，存在检出限偏高等问题。
实用新型内容
本实用新型针对现有技术面临的问题，提出一种适用于高氯污水的在线CODcr测定系统。
本实用新型采用的技术方案如下：

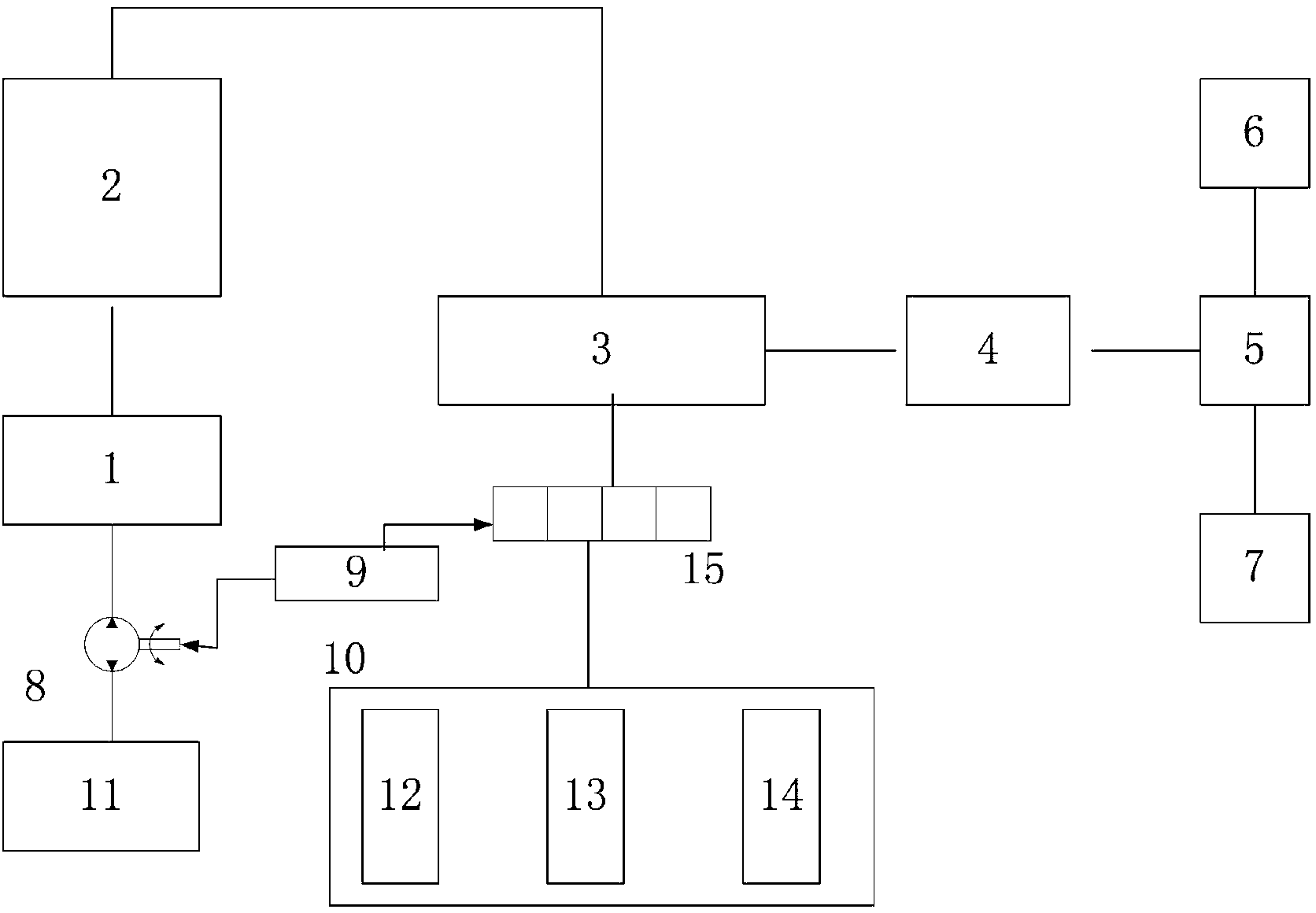

一种适用于高氯污水的在线CODcr测定系统，包括比色单元、恒温反应消解单元、滴定单元、光电液位监测单元、数据监测处理单元、显示输出单元、数据传输单元，所述比色单元连接恒温反应消解单元，所述恒温反应消解单元输出端连接滴定单元，所述滴定单元连接光电液位监测单元，所述光电液位监测单元输出端连接数据监测处理单元，所述数据监测处理单元输出端连接显示输出单元和数据传输单元，其特征在于：还包括样品采集控制单元、控制单元、添加剂以及稀释液控制单元，所述样品采集控制单元连接比色单元，所述添加剂以及稀释液控制单元连接滴定单元，所述控制单元控制样品采集控制单元以及添加剂以及稀释液控制单元，所述光电液位监测单元包括波长600nm的LED灯以及对应的光电探测器一、波长440nm的LED灯以及对应的光电探测器二、盛液体的玻璃管。
所述比色单元包括比色盒和可调谐激光。
所述样品采集控制单元包括蠕动泵一以及连接以及蠕动泵一控制电路、高氯污水储液罐一，所述蠕动泵一在控制电路的控制作用下将高氯污水泵入比色池。
所述添加剂以及稀释液控制单元包括蒸馏水储液瓶、硫酸-硫酸汞储液瓶以 及重铬酸钾储液瓶，与各储液瓶连接的电控多通道阀组，所述多通道阀组由控制单元控制。
所述控制单元为STM32F103RBT6芯片，所述为STM32F103RBT6芯片外围设有RS485通讯电路以及保护电路。
所述显示输出单元为LCD液晶显示单元。
所述数据传输单元包括RS-485有线通讯单元以及无线传输单元。
本实用新型的有益效果体现在：
本实用新型采用440nm和600nmLED灯实现恒温消解后的高氯污水浊度的测量，进而转化为化学需氧量的计算，测量精度高。
