申请日2015.07.06
公开(公告)日2016.03.30
IPC分类号C02F9/04
摘要
本实用新型公开了一种乳化液废水成套处理装置，涉及废水处理领域。包括罐体，所述罐体上部设置环形喷水管，环形喷水管上设置若干喷嘴;进水管与污水泵相连，加药管与加药泵相连，气浮管与水气压缩机相连，通风管与罗茨风机相连，溢流管与收集装置相连;过滤装置的外壳设置为圆柱型，外壳的上端设置进水口，外壳的下端设置出水口，外壳的内部设置陶瓷膜滤芯，陶瓷膜滤芯的内部上端设置活性炭，陶瓷膜滤芯的内部下端设置陶瓷球，陶瓷膜滤芯与外壳之间设置硅胶垫片;排水口与过滤装置的进水口连接。上述装置可独立完成预处理、破乳、气浮、絮凝等全部工艺，具有经济节能、功能齐全、占地小，操作方便的优点。
权利要求书

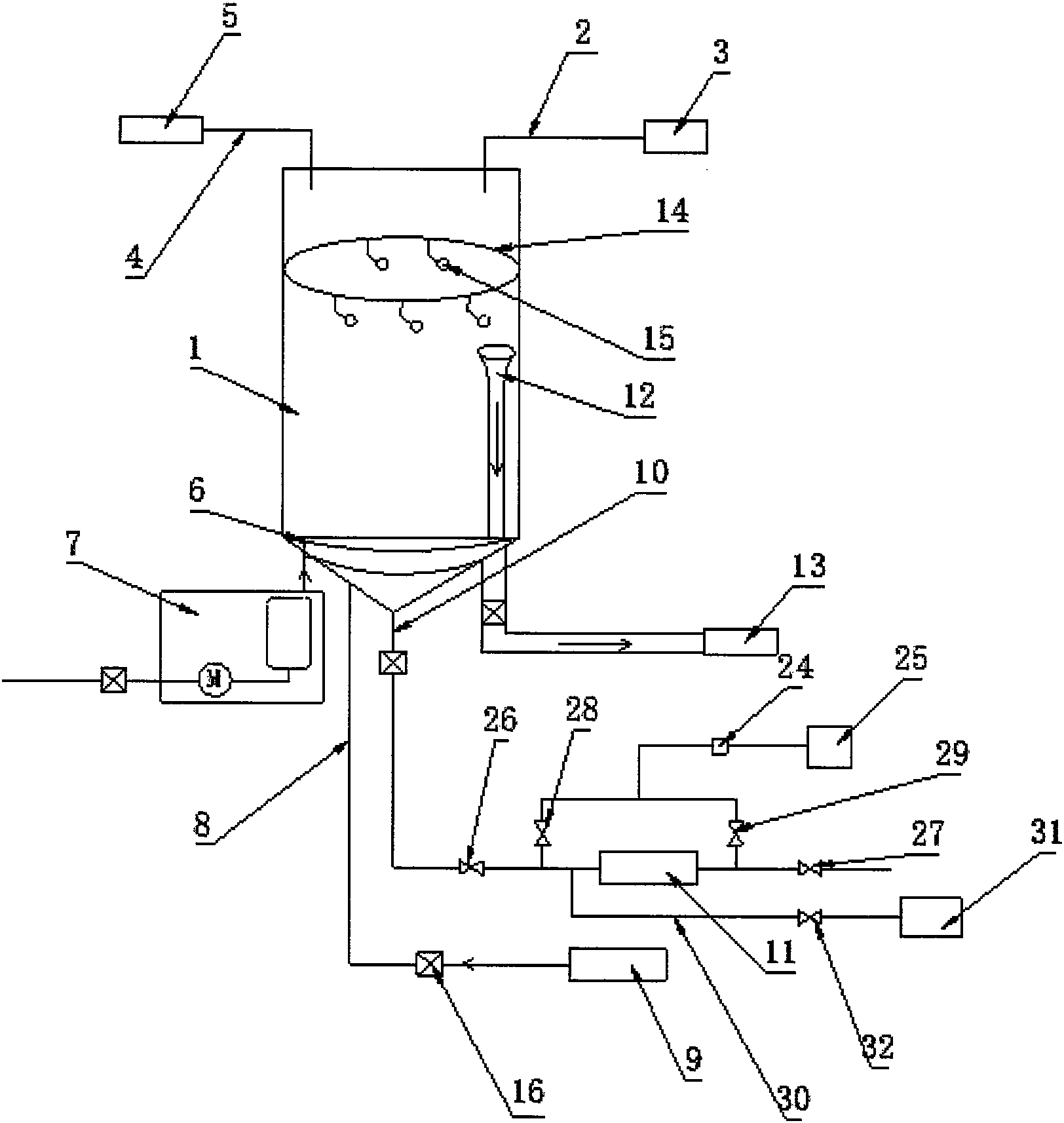

1.一种乳化液废水成套处理装置，包括罐体(1)、进水管(2)、加药管(4)、气浮管(6)、水气压缩机(7)、溢流管(12)、通风管(8)、排水口(10)、环形喷水管(14)及喷嘴(15)，其特征在于：所述罐体(1)上部设置环形喷水管(14)，环形喷水管(14)上设置若干喷嘴(15);进水管(2)与污水泵(3)相连，加药管(4)与加药泵(5)相连，气浮管(6)与水气压缩机(7)相连，通风管(8)与罗茨风机(9)相连，溢流管(12)与收集装置(13)相连;过滤装置(11)由进水口(17)、外壳(18)、活性炭(19)、陶瓷膜滤芯(20)、陶瓷球(21)、出水口(22)、硅胶垫片(23)组成，外壳(18)设置为圆柱型，外壳(18)的上端设置进水口(17)，外壳(18)的下端设置出水口(22)，外壳(18)的内部设置陶瓷膜滤芯(20)，陶瓷膜滤芯(20)的内部上端设置活性炭(19)，陶瓷膜滤芯(20)的内部下端设置陶瓷球(21)，陶瓷膜滤芯(20)与外壳(18)之间设置硅胶垫片(23);排水口(10)与过滤装置(11)的进水口(17)连接。
2.根据权利要求1所述的一种乳化液废水成套处理装置，其特征在于：所述过滤装置(11)进水口(17)前方的管路上设置有第一截止阀，所述过滤装置(11)出水口(22)后方的管路上设置有第二截止阀，清洗管路的一端设置在进水口(17)与第一截止阀(26)之间，清洗管路的另一端设置在出水口(22)与第二截止阀(27)之间，清洗水泵(24)的出液口与清洗管路的中部连接，清洗水泵(24)进液口与清洗液水箱(25)连接;清洗水泵(24)的出液口与过滤装置(11)进水口(17)之间的管路上设置有第三截止阀(28)，清洗水泵(24)的出液口与过滤装置(11)出水口(22)之间的管路上设置有第四截止阀(29);排液管(30)的一端设置在第三截止阀(28)与过滤装置(11)出水口(22)之间，排液管(30)的另一端设置连接废液箱(31);排液管(30)上设置有第五截止阀(32)。
3.根据权利要求1所述的一种乳化液废水成套处理装置，其特征在于：所述的罐体(1)下部为圆锥体，材质为不锈钢板。
4.根据权利要求1所述的一种乳化液废水成套处理装置，其特征在于：所述的进水管(2)、加药管(4)、气浮管(6)、通风管(8)、溢流管(12)、环形喷水管(14)均设有阀门(16)。
说明书
一种乳化液废水成套处理装置
技术领域
本实用新型涉及废水处理领域，特别是涉及一种乳化液废水成套处理装置。
背景技术
工业废水中的乳化液是较难处理的一种水域污染源，主要是由机械加工工业领域，如切削、研磨等加工工序过程排放产生的。该废水乳化液中的油类物质漂浮于水上，形成油膜，阻止空气中的氧溶于水中，致使水生生物因缺氧而死，导致水体变坏，污染环境。
目前，对于含油乳化液废水进行破乳处理的方法有加热、电离、化学、物理等方法，其中以化学或者电离破乳方法的应用最为广泛。但是化学破乳方法需要采用不同的破乳剂，且投入量较大，成本较高，电离破乳方法只能用于油包水型乳化液废水，对其他类型含油乳化液废水的处理效果不佳，同时需要配套使用的处理设备繁多，操作复杂。
有鉴于此，特提出本实用新型。
实用新型内容
本实用新型的目的是要提供一种乳化液废水处理装置，有效解决处理设备繁多，操作复杂的问题。
为实现上述目的，提供如下技术方案：一种含油乳化液废水处理装置，包括罐体、进水管、加药管、气浮管、水气压缩机、溢流管、通风管、排水口、环形喷水管及喷嘴，其特征在于：所述罐体上部设置环形喷水管，环形喷水管上设置若干喷嘴;进水管与污水泵相连，加药管与加药泵相连，气浮管与水气压缩机相连，通风管与罗茨风机相连，溢流管与收集装置相连;过滤装置由进水口、外壳、活性炭、陶瓷膜滤芯、陶瓷球、出水口、硅胶垫片组成，外壳设置为圆柱型，外壳的上端设置进水口，外壳的下端设置出水口，外壳的内部设置陶瓷膜滤芯，陶瓷膜滤芯的内部上端设置活性炭，陶瓷膜滤芯的内部下端设置陶瓷球，陶瓷膜滤芯与外壳之间设置硅胶垫片;排水口与过滤装置的进水口连接。
所述过滤装置进水口前方的管路上设置有第一截止阀，所述过滤装置出水口后方的管路上设置有第二截止阀，清洗管路的一端设置在进水口与第一截止阀之间，清洗管路的另一端设置在出水口与第二截止阀之间，清洗水泵的出液口与清洗管路的中部连接，清洗水泵进液口与清洗液水箱连接;清洗水泵的出液口与过滤装置进水口之间的管路上设置有第三截止阀，清洗水泵的出液口与过滤装置出水口之间的管路上设置有第四截止阀;排液管的一端设置在第三截止阀与过滤装置出水口之间，排液管的另一端设置连接废液箱;排液管上设置有第五截止阀。
优选的，所述的罐体下部为圆锥体，材质为不锈钢板。
进一步的，所述的进水管、加药管、气浮管、通风管、溢流管、环形喷水管均设有阀门。
