申请日2015.07.06
公开(公告)日2016.02.03
IPC分类号C02F9/14; C02F11/12
摘要
本实用新型公开一种垃圾渗滤液处理系统，包括通过管道依次连接的格栅井、集水井、微电解池、UASB反应器、一体式流化床-生物滤池和膜生物反应器，所述集水井和微电解池之间连接有调节池，所述膜生物反应器的出水口通过管道连接有清水池。采用本实用新型的垃圾渗滤液处理系统的显著效果是，能对垃圾渗滤液进行逐步处理、净化，从而逐渐降低冲击负荷，垃圾渗滤液能达标排放，避免污染，节约水源，具有高效、低耗、运行费用低等优点。
权利要求书

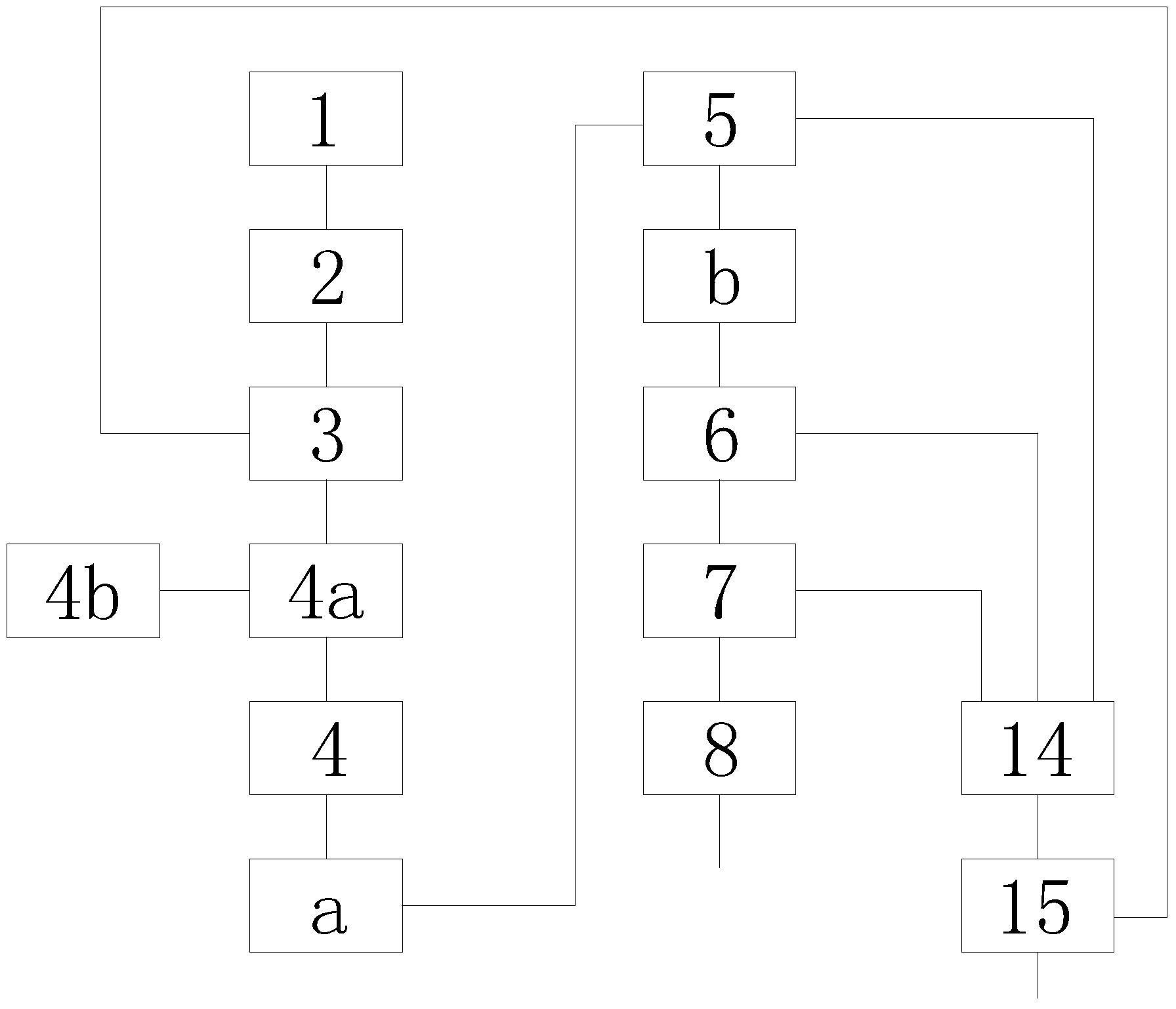

1.一种垃圾渗滤液处理系统，其特征在于：包括通过管道依次连接的格栅井(1)、集水井(2)、微电解池(4)、UASB反应器(5)、一体式流化床-生物滤池(6)和膜生物反应器(7)，所述集水井(2)和微电解池(4)之间连接有调节池(3)，所述膜生物反应器(7)的出水口通过管道连接有清水池(8)。
2.根据权利要求1所述垃圾渗滤液处理系统，其特征在于：在所述调节池(3)和微电解池(4)之间连接有调酸池(4a)，该调酸池(4a)通过加药管路连接酸药剂箱(4b)。
3.根据权利要求1或2所述垃圾渗滤液处理系统，其特征在于：在所述微电解池(4)和UASB反应器(5)之间连接有中间水池(a)，在所述UASB反应器(5)和一体式流化床-生物滤池(6)之间连接有中间沉淀池(b)。
4.根据权利要求3所述垃圾渗滤液处理系统，其特征在于：所述一体式流化床-生物滤池(6)包括池体(61)，该池体(61)内壁的截面为圆形，在该池体(61)内设有隔板(62)，该隔板(62)的边缘与所述池体(61)的内壁连接，该隔板(62)为筛板，该隔板(62)的筛孔尺寸为10目，该隔板(62)下方的池体(61)形成流化床区(6a)，该隔板(62)上方的池体(61)形成生物滤池区(6b)，所述池体(61)内壁上部的截面比下部的截面大，所述流化床区(6a)通过管路与所述中间沉淀池(b)连接，所述生物滤池区(6b)通过管路与所述膜生物反应器(7)连接。
5.根据权利要求1所述垃圾渗滤液处理系统，其特征在于：所述UASB反应器(5)、一体式流化床-生物滤池(6)和膜生物反应器(7)通过管路连接有同一个污泥浓缩池(14)，该污泥浓缩池(14)通过污泥总管连接有污泥脱水机(15)，该污泥脱水机(15)的过滤水通过回用水管与所述调节池(3)连通。
说明书
垃圾渗滤液处理系统
技术领域
本实用新型涉及一种污水处理系统，具体的说，涉及一种垃圾渗滤液处理系统。
背景技术
在城市垃圾填埋过程中，由于压实和微生物的分解作用，垃圾中所含的污染物将随水分溶出，并与降雨、径流等一起形成垃圾渗滤液，其主要特征:
(1)成份复杂，含有多种有毒有害物质;并且有机污染物浓度高，其中的 COD和BOD5高达几万mg/L，处理十分困难;重金属含量大;
(2)渗滤液中含有多种重金属离子，会对生物处理过程产生严重的抑制作用和毒性;
(3)氨氮含量高，最高可高达几千到几万mg/L，严重抑制和降低了生物处理中微生物的活性;营养元素的比例失调。由于氨氮含量高，C/N的比值经常出现失调的情况，且磷元素缺乏;水质变化大等。
(4)垃圾渗滤液的水质会随着垃圾填埋场的年龄增加而变化，可生化性呈降低趋势，而氨氮浓度则会上升，这样使得中老年垃圾渗滤液较难于生物处理。
垃圾渗滤液的处理技术非常多，主要包括生物处理法、物理化学法和土地处理法等。
生物法分为好氧生物处理、厌氧生物处理以及二者的结合。有活性污泥法、生物转盘、生物滤池、稳定塘等等;也有近年来被应用较为广泛的MBR技术等。由于生物法运行费用低、处理效率高，而被广泛采用，但是由于垃圾渗滤液的可生化性较低，并且其中含有较高浓度的氨氮以及重金属等抑制微生物生长的物质，因此，常常在使用生物处理之前对垃圾渗滤液进行预处理。
物理化学法主要有活性炭吸附、化学氧化、化学还原、离子交换、膜渗析、气提、湿式氧化等多种方法。和生物法处理相比,物化处理不受水质水量变化的影响,出水水质比较稳定,对难以生物降解的渗滤液有较好的处理效果。物化方法处理成本虽然较高,但对于渗滤液中某些污染物的处理是有必要的。一般作为生物处理的预处理或深度处理。
土地处理法包括慢速渗滤法、快速渗滤法、表面漫流、人工湿地和回灌等,在渗滤液的处理中应用较少。土地处理法的投资及运行费用较低，抗冲击负荷能力强，但该法受土地资源的限制，且容易累积重金属和盐类，对土壤和地下水造成污染。
实用新型内容
为解决以上技术问题，本实用新型提供一种垃圾渗滤液处理系统。
技术方案如下：
一种垃圾渗滤液处理系统，其关键在于：包括通过管道依次连接的格栅井、集水井、微电解池、UASB反应器、一体式流化床-生物滤池和膜生物反应器，所述集水井和微电解池之间连接有调节池，所述膜生物反应器的出水口通过管道连接有清水池。
采用以上技术方案的显著效果是，格栅井拦截大粒径悬浮物和漂浮物，调节池调节废水水质、水量，为后续反应创造稳定的进水环境，微电解池能大量去除污水中的苯环、长直链等有毒物质，UASB反应器、一体式流化床-生物滤池和膜生物反应器依次分别处理废水，多个处理净化装置结合处理垃圾渗滤液，处理效率高，效果好。
在上述调节池和微电解池之间连接有调酸池，该调酸池通过加药管路连接酸药剂箱。采用以上技术方案，酸药剂箱通过加药管路向调酸池加酸，将垃圾渗滤液废水的pH调节至最佳状况，再进入微电解池。
在上述微电解池和UASB反应器之间连接有中间水池，在所述UASB反应器和一体式流化床-生物滤池之间连接有中间沉淀池。采用以上技术方案，中间水池起到储存、过渡作用;UASB反应器的出水经过中间沉淀池沉淀，减少对一体式流化床-生物滤池的干扰和影响。
上述一体式流化床-生物滤池包括池体，该池体内壁的截面为圆形，在该池体内设有隔板，该隔板的边缘与所述池体的内壁连接，该隔板为筛板，该隔板的筛孔尺寸为10目，该隔板下方的池体形成流化床区，该隔板上方的池体形成生物滤池区，所述池体内壁上部的截面比下部的截面大，所述流化床区通过管路与所述中间沉淀池连接，所述生物滤池区通过管路与所述膜生物反应器连接。采用以上技术方案，可有效提高流化床区的处理效果，生物滤池位于流化床上部，可以有效截留流化床载体和污泥，避免载体和污泥流失。
上述UASB反应器、一体式流化床-生物滤池和膜生物反应器通过管路连接有同一个污泥浓缩池，该污泥浓缩池通过污泥总管连接有污泥脱水机，该污泥脱水机的过滤水通过回用水管与所述调节池连通。采用以上技术方案，污泥池收集、处理UASB反应器、一体式流化床-生物滤池和膜生物反应器中的污泥，污泥脱水机对污泥池内的污泥进行脱水。
有益效果：采用本实用新型的垃圾渗滤液处理系统，能对垃圾渗滤液进行逐步处理、净化，从而逐渐降低冲击负荷，垃圾渗滤液能达标排放，避免污染，节约水源，具有高效、低耗、运行费用低等优点。
