申请日2015.02.28
公开(公告)日2015.09.02
IPC分类号C02F9/00
摘要
本实用新型涉及液体过滤技术。本实用新型公开了一种自来水处理设备，包括前端预处理系统和净化消毒系统，所述前端预处理系统由错流过滤装置构成，所述错流过滤装置进水口与水源相连，所述错流过滤装置出水口与消毒净化装置相连，所述错流过滤装置排水口与水源相连。本实用新型的技术方案，采用错流过滤装置对原水进行前期预处理，极大地简化了自来水处理流程。采用错流过滤装置进行自来水处理，极大地简化了自来水前期预处理工序，可以降低自来水厂建设成本。采用金属管过滤元件的错流过滤工艺，出水质量稳定，不受水源影响，生产的自来水的水质受控。非常适合偏远山区深井取水的净化处理。
权利要求书
1.自来水处理设备，包括前端预处理系统和净化消毒系统，其特征在于，所述前端预处理系统由错流过滤装置构成，所述错流过滤装置进水口与水源相连，所述错流过滤装置出水口与消毒净化装置相连，所述错流过滤装置排水口与水源相连，所述错流过滤装置滤芯由金属管构成，所述金属管平行排列成阵列，每根金属管一端连通进水口一端连通排水口，每根金属管侧壁与出水口连通。
2.根据权利要求1所述的自来水处理设备，其特征在于，所述金属管为铁铝金属管。
3.根据权利要求1所述的自来水处理设备，其特征在于，所述金属管截面为圆形。
说明书
自来水处理设备
技术领域
本发明涉及液体过滤技术，特别涉及一种自来水处理设备。
背景技术
自来水处理设备是一种大规模工业化水处理系统，其水源大多来自水库、河流或深井。 其重要特点是水处理量巨大，并且需要连续不间断处理。现有技术自来水处理设备如图1所 示。根据系统功能进行划分，可以将自来水处理系统分为前端预处理系统和净化消毒系统， 分别如图1中虚线AB左边部分和右边部分所示。其中前端预处理系统包括混合器、絮凝池、 沉淀池、V型沙滤池等。其自来水处理流程是，水源抽取的水经过初步加氯消毒后，储存在 配水池中。配水池中的水进入混合器后，需要加入混凝剂和苛性钠进行混合絮凝，在沉淀池 中进行沉淀，去除原水中的悬浮物等，然后经过V型沙滤池滤除泥沙后进入净化消毒系统， 最后得到符合要求的自来水。
现有技术自来水处理工艺流程较长，设备多，占地面积大，生产效率低。由于采用化学 材料进行前期预处理，原水中难免会残留一定的化学物质，出水质量受到一定的影响，另外 现有技术的前期预处理系统，出水质量受水源影响较大，当发生特殊天气(如暴雨、泥石流 等极端天气)时出水质量较差。
实用新型内容
本实用新型所要解决的技术问题，就是提供一种自来水处理设备，采用错流过滤装置进 行前期预处理，简化自来水处理工艺。

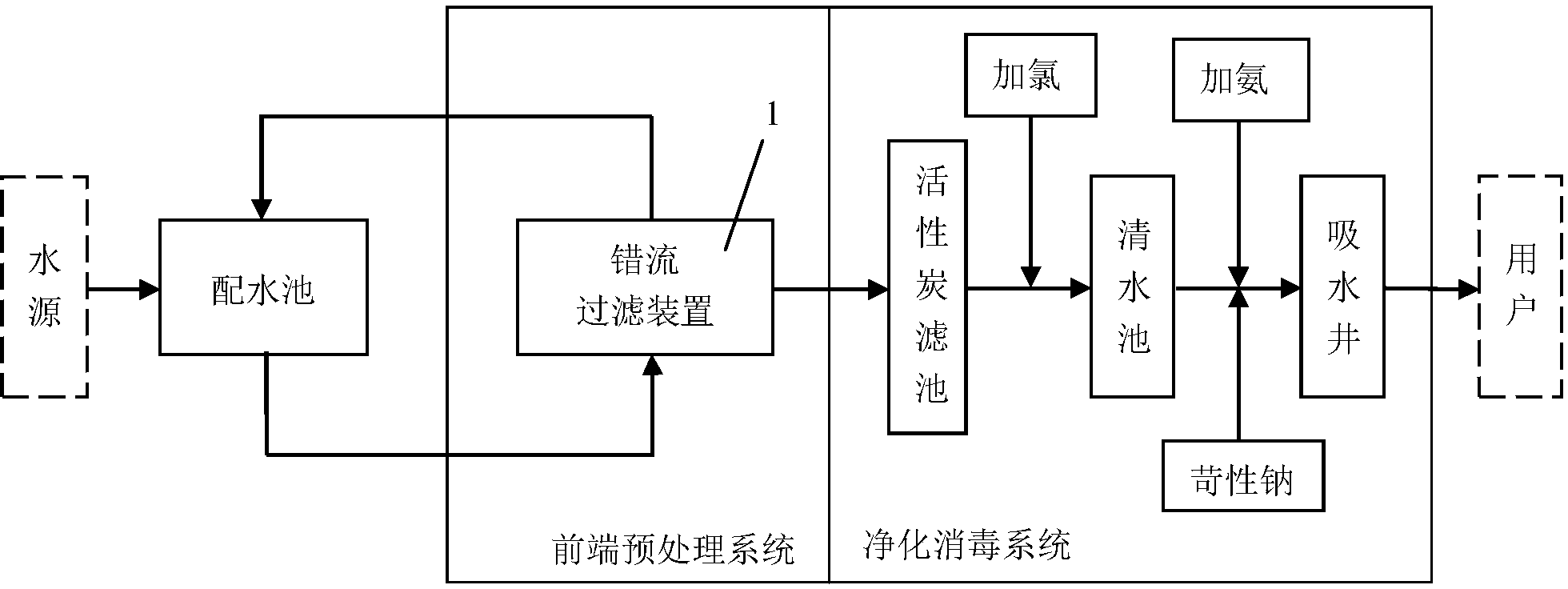

本实用新型解决所述技术问题，采用的技术方案是，自来水处理设备，包括前端预处理 系统和净化消毒系统，其特征在于，所述前端预处理系统由错流过滤装置构成，所述错流过 滤装置进水口与水源相连，所述错流过滤装置出水口与消毒净化装置相连，所述错流过滤装 置排水口与水源相连。
本实用新型的技术方案，采用错流过滤装置对原水进行前期预处理，极大地简化了自来 水处理流程。采用错流过滤装置进行自来水处理，得益于滤芯技术的发展，特别是金属间化 合物金属管滤芯元件的采用，使得大规模工业化的自来水前期预处理工艺可以采用错流技术 来实现。
具体的，所述错流过滤装置滤芯由金属管构成。
金属管是一种刚性过滤元件，作为错流过滤装置的滤芯具有很多优越性，其过滤孔不会 像有机材料滤芯一样，随着时间的推移而发生变化，能够保持过滤水质量的稳定。而且刚性 过滤元件清洗也非常方便，可以采用逆向高压水流或气流进行冲洗清洁。
进一步的，所述金属管平行排列成阵列，每根金属管一端连通进水口一端连通排水口， 每根金属管侧壁与出水口连通。
由于制造工艺的限制，金属管滤芯元件直径不可能太大，为了保证流量，通常可以将金 属管滤芯平行排列成阵列，每根金属管一端连通进水口一端连通排水口，每根金属管侧壁与 出水口连通。原水进水口进入每一根金属管，经过金属管过滤后清洁水从每根金属管侧壁渗 出，汇聚到出水口，被浓缩的水从排水口流出。
具体的，所述金属管为铁铝金属管。
铁铝金属管滤芯元件，不含有害元素，成本也比较低，非常适合大规模饮用水处理工艺。
更具体的，所述金属管截面为圆形。
圆形金属管在相同流量的条件下，所用材料最少，并且管壁圆滑便于清洗和提高过滤效 果。
本实用新型的有益效果是，极大地简化了自来水前期预处理工序，可以降低自来水厂建 设成本。采用金属管过滤元件的错流过滤工艺，出水质量稳定，不受水源影响，生产的自来 水的水质受控。非常适合偏远山区深井取水的净化处理。
