申请日2015.04.22
公开(公告)日2015.09.16
IPC分类号B01D21/02
摘要
本实用新型公开了一种养猪场粪污水回收涡流状沉淀池，包括沉淀池本体，所述沉淀池本体含有内环池和涡旋状池壁，所述内环池设置在所述涡旋状池壁的内腔中心位置，所述涡旋状池壁循环盘绕在所述内环池外侧，相邻涡旋状循环池壁之间不规则设置有若干个隔板，每个隔板上均设置有一排液体贯通孔;所述涡旋状池壁的旋转终端设置有进液管，所述进液管上设置有控制阀门，所述内环池的上部设置有排液管;相邻两个隔板上的液体贯通孔高度不同，按照液体流动方向，隔板上液体贯通孔的高度成递增排列。本实用新型结构简单、设计合理、施工量小、沉淀效果好且成本较低，适用所有禽畜养殖业的粪污水处理，推广后具有良好的经济效益。
权利要求书

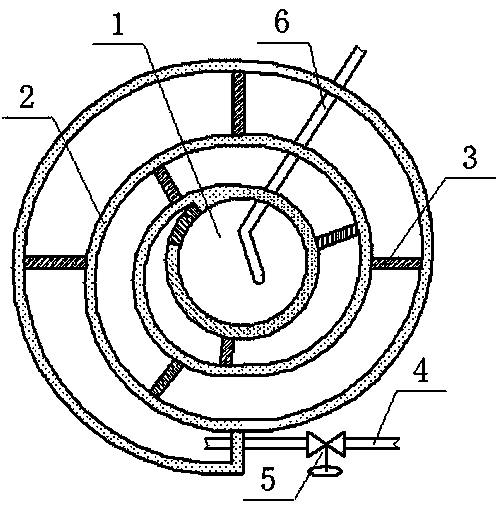

1.一种养猪场粪污水回收涡流状沉淀池，包括沉淀池本体，其特征在于：所述沉淀池本体含有内环池(1)和涡旋状池壁(2)，所述内环池(1)设置在所述涡旋状池壁(2)的内腔中心位置，所述涡旋状池壁(2)循环盘绕在所述内环池(1)外侧，相邻涡旋状循环池壁(2)之间不规则设置有若干个隔板(3)，每个隔板(3)上均设置有一排液体贯通孔;所述涡旋状池壁(2)的旋转终端设置有进液管(4)，所述进液管(4)上设置有控制阀门(5)，所述内环池(1)的上部设置有排液管(6)。
2.根据权利要求1所述的养猪场粪污水回收涡流状沉淀池，其特征在于：相邻两个隔板上的液体贯通孔高度不同，按照液体流动方向，隔板上液体贯通孔的高度成递增排列。
3.根据权利要求1所述的养猪场粪污水回收涡流状沉淀池，其特征在于：所述内环池(1)和涡旋状池壁(2)上端设置有池顶护栏，所述池顶护栏由横向和纵向的镀锌钢管交叉焊接而成。
4.根据权利要求1所述的养猪场粪污水回收涡流状沉淀池，其特征在于：所述内环池(1)、涡旋状池壁(2)和隔板(3)均由混凝土砌筑而成。
说明书
养猪场粪污水回收涡流状沉淀池
技术领域：
本实用新型涉及一种养殖场废水沉淀池，特别是涉及一种养猪场粪污水回收涡流状沉淀池。
背景技术：
规模化养猪带来的首要问题就是粪污水的处理，如果处理不好就会造成环境污染，严重时会殃及猪场附近农田，造成农田绝收，影响农民的生活。
现有技术中，粪污水处理大都经过沉淀，使废水中的重物体和轻物体分离，分离后的两种物质再进行分别处理，目前粪污水处理常采用多个沉淀池依次沉淀，土建工程大且占地面积大，不易控制粪污水的流动速度，造成沉淀效果不好，进而需要更多级的沉淀池沉淀，使粪污水处理成本增加。
实用新型内容：
本实用新型所要解决的技术问题是：克服现有技术的不足，提供一种结构简单、成本较低、沉淀效果较好的养猪场粪污水回收涡流状沉淀池。
本实用新型为解决技术问题所采用的技术方案是：
一种养猪场粪污水回收涡流状沉淀池，包括沉淀池本体，所述沉淀池本体含有内环池和涡旋状池壁，所述内环池设置在所述涡旋状池壁的内腔中心位置，所述涡旋状池壁循环盘绕在所述内环池外侧，相邻涡旋状循环池壁之间不规则设置有若干个隔板，每个隔板上均设置有一排液体贯通孔;所述涡旋状池壁的旋转终端设置有进液管，所述进液管上设置有控制阀门，所述内环池的上部设置有排液管。
相邻两个隔板上的液体贯通孔高度不同，按照液体流动方向，隔板上液体贯通孔的高度成递增排列。
所述内环池和涡旋状池壁上端设置有池顶护栏，所述池顶护栏由横向和纵向的镀锌钢管交叉焊接而成。
所述内环池、涡旋状池壁和隔板均由混凝土砌筑而成。
本实用新型的有益效果是：
1、本实用新型的内环池设置在涡旋状池壁的内腔中心位置，涡旋状池壁循环盘绕在内环池外侧，减少占地面积，并且粪污水经过不同隔板的贯通孔在腔体内进行涡流运动，增加流动路程，提高沉淀效果。
2、本实用新型相邻隔板上的贯通孔的高度不同，按照液体流动方向，贯通孔的高度成递增排列，这样减缓液流的速度，增加沉淀效果。
3、本实用新型设置有池顶护栏，能够防止人员意外落池，起到安全防护之目的;且本实用新型可以根据场地的规模和要求改变涡旋状池壁的循环路径和循环曲率半径，适用范围较广。
4、本实用新型结构简单、设计合理、施工量小、沉淀效果好且成本较低，适用所有禽畜养殖业的粪污水处理，推广后具有良好的经济效益。
