申请日2015.08.04
公开(公告)日2015.12.09
IPC分类号C02F3/02; C02F103/24; C02F3/14
摘要
本实用新型公开了一种用于皮革工业污水去碳的曝气池，包括污水池、悬挂式曝气管、转轮、空心转动轴、进气管和风机，风机设置在进气管上，进气管设置在空心转动轴内，进气管下方设有若干个半圆形通孔，空心转动轴穿过转轮，且带动转轮转动，转轮设置在污水池内，悬挂式曝气管设置在转轮上，悬挂式曝气管内部与空心转动轴内部相连通，当转轮转动时，进气管内的气体能够通过半圆形通孔进入到悬挂式曝气管内，本实用新型采用风机供气、悬挂式微孔曝气管出气，可降低设备故障率，且悬挂式微孔曝气管更换更为方便，在氧化沟去碳后，在低碳情况下，亚硝化菌更易生长，硝化速率很大，停留时间可大幅降低，也就大幅减少SBR池容积，减少土建投资。
权利要求书
1.一种用于皮革工业污水去碳的曝气池，其特征在于：包括污水池、悬挂式曝气管、转轮、空心转动轴、进气管和风机，所述风机设置在进气管上，所述进气管设置在空心转动轴内，所述进气管下方设有若干个半圆形通孔，所述空心转动轴穿过转轮，且带动转轮转动，所述转轮设置在污水池内，所述悬挂式曝气管设置在转轮上，所述悬挂式曝气管内部与空心转动轴内部相连通，当转轮转动时，进气管内的气体能够通过半圆形通孔进入到悬挂式曝气管内。
2.根据权利要求1所述的用于皮革工业污水去碳的曝气池，其特征在于：所述转轮为六个，所述每个转轮上设置有四个悬挂式曝气管，所述每个悬挂式曝气管内部分别与空心转动轴内部相连接。
3.根据权利要求2所述的用于皮革工业污水去碳的曝气池，其特征在于：所述进气管下方设有六个半圆形通孔。
4.根据权利要求1或2或3所述的用于皮革工业污水去碳的曝气池，其特征在于：所述每个悬挂式曝气管上各设有六个曝气孔。
说明书
用于皮革工业污水去碳的曝气池
技术领域
本实用新型涉及一种曝气池，尤其是一种用于皮革工业污水去碳的曝气池。
背景技术
原来曝气池的曝气设备选用倒伞型表曝机和转蝶表曝机，理论上都没有错误，但事实上，现阶段国内环保设备装备还是有差距的，特别是转蝶表曝机在机械耐磨性和安装动平衡性上都有待提高，因此，表曝机设备故障率较高，且维修也十分麻烦。
实用新型内容
本实用新型根据现有技术存在的问题，提出了一种用于皮革工业污水去碳的曝气池，解决了设备故障率高，更换不方便的问题。
为解决上述技术问题，本实用新型采用如下技术方案：

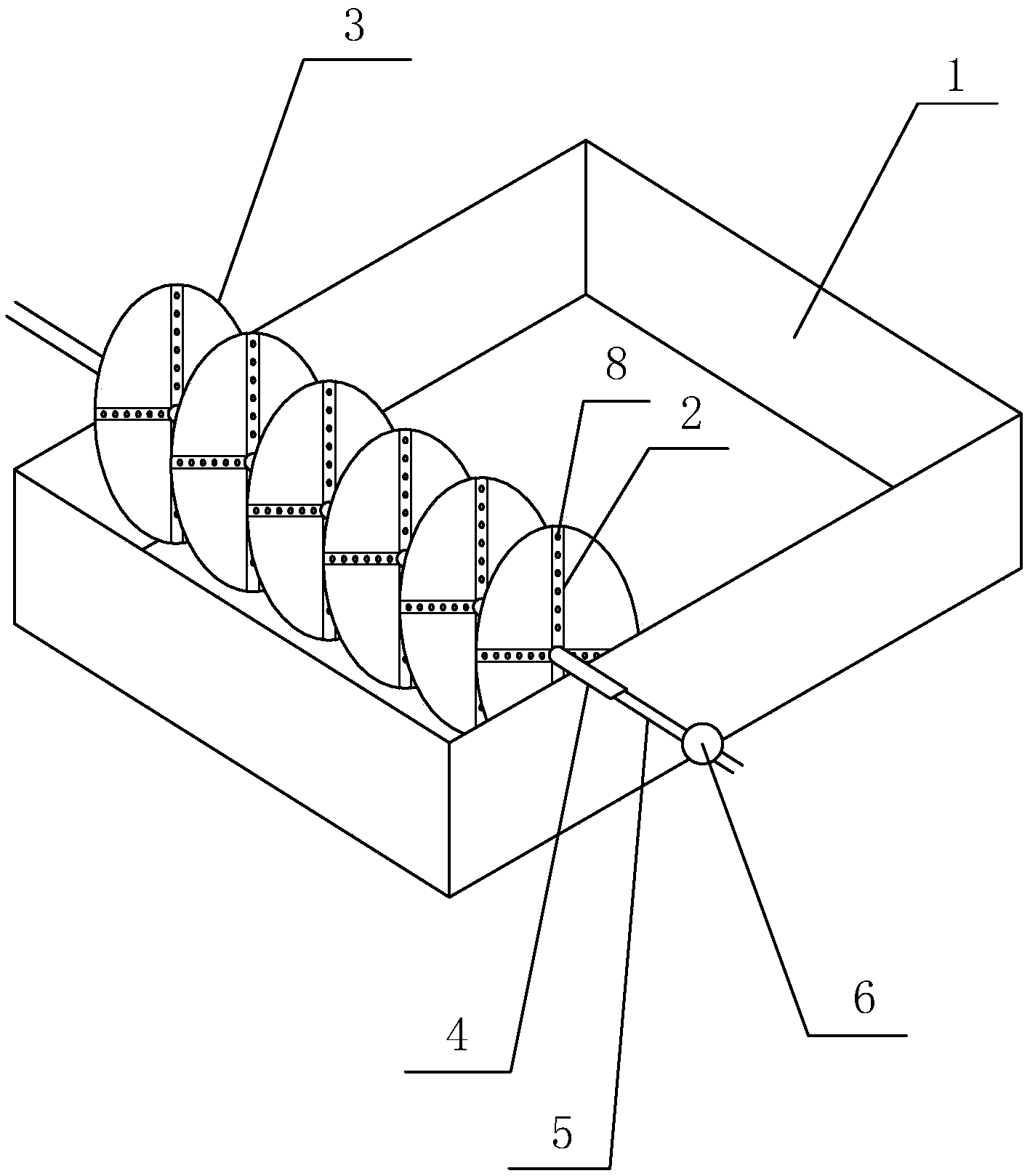

一种用于皮革工业污水去碳的曝气池，其特征在于：包括污水池、悬挂式曝气管、转轮、空心转动轴、进气管和风机，所述风机设置在进气管上，所述进气管设置在空心转动轴内，所述进气管下方设有若干个半圆形通孔，所述空心转动轴穿过转轮，且带动转轮转动，所述转轮设置在污水池内，所述悬挂式曝气管设置在转轮上，所述悬挂式曝气管内部与空心转动轴内部相连通，当转轮转动时，进气管内的气体能够通过半圆形通孔进入到悬挂式曝气管内。
进一步地，转轮为六个，所述每个转轮上设置有四个悬挂式曝气管，所述每个悬挂式曝气管内部分别与空心转动轴内部相连接。
进一步地，进气管下方设有六个半圆形通孔。
进一步地，每个悬挂式曝气管上各设有六个曝气孔。
与现有技术相比，本实用新型用于皮革工业污水去碳的曝气池，采用风机供气、悬挂式微孔曝气管出气，可降低设备故障率，且悬挂式微孔曝气管更换更为方便，在氧化沟去碳后，在低碳情况下，亚硝化菌更易生长，硝化速率很大，停留时间可大幅降低，也就大幅减少SBR池容积，减少土建投资。
