纸浆废水过滤技术

发布时间:2018-4-21 11:25:26  中国污水处理工程网

  申请日2015.06.28

  公开(公告)日2015.11.25

  IPC分类号D21C11/00

  摘要

  实用新型公开了一种纸浆废水过滤装置,它是在罐体的内腔间隔环套连有滤网罩构成滤水腔;在滤网罩的内腔设有喷水机构;在所述滤网罩内腔的底部连通有锥形漏斗;在滤水腔、锥形漏斗内腔的底部依次设有第一、第二排污孔;在位于所述第一排污孔的上方罐体上设有滤水出孔。工作中,喷水机构的喷水管将含有纸浆纤维、杂质的混合水向滤网罩内腔表面连续喷出,通过滤网罩过滤进入滤水腔的过滤水向外输出。挂连在滤网罩内腔表面上的纸浆纤维、杂质脱落进入锥形漏斗内腔,连同混合水通过排污孔间歇地排进纸浆池循环使用。同现有技术相比,混合水循环过滤使用不向外排出浪费,有效地节省了水资源和消除了对土壤的污染和破坏。

  权利要求书

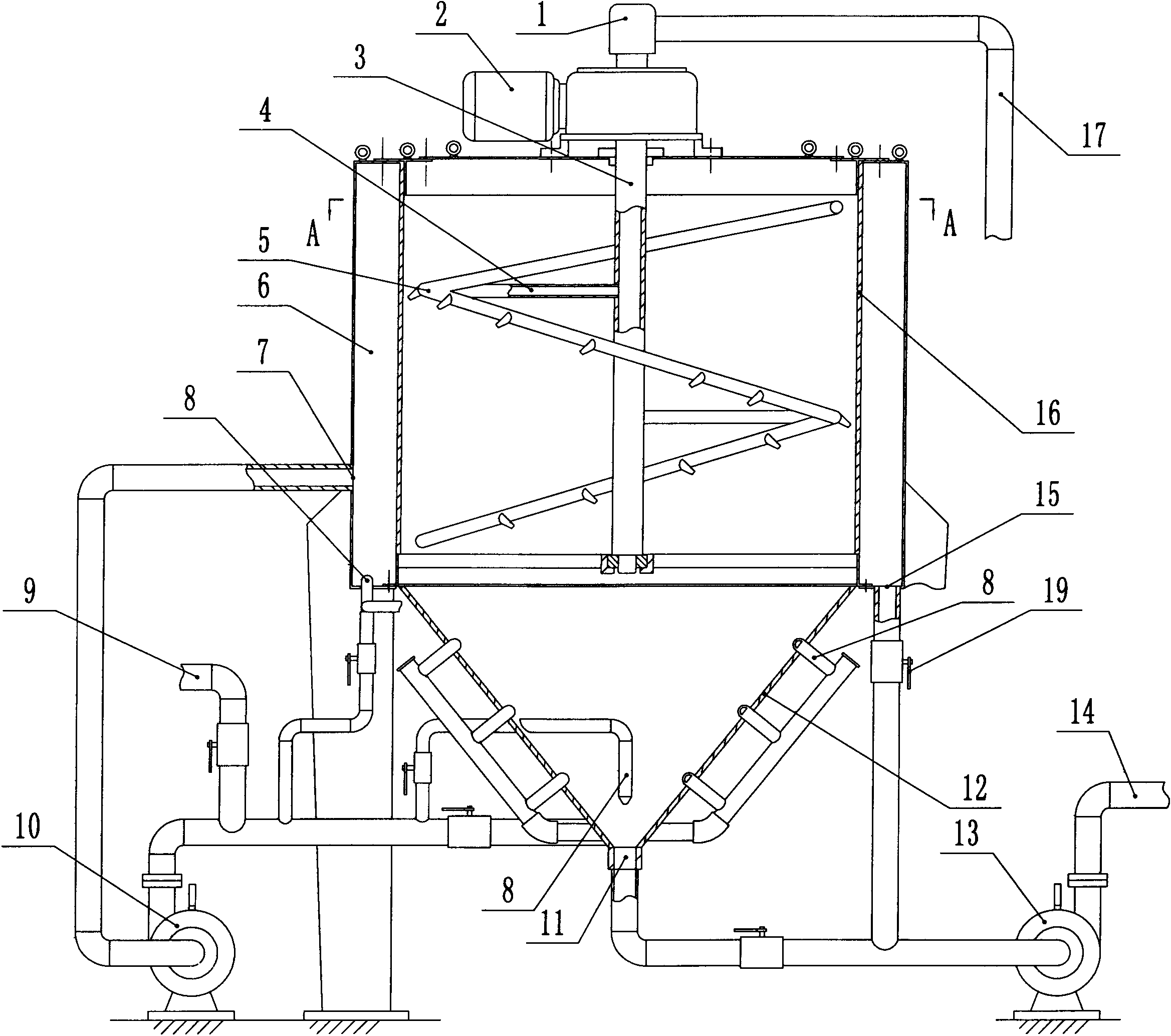

  1.一种纸浆废水过滤装置,其特征在于:在罐体的内腔间隔 环套连有滤网罩(16)构成滤水腔(6);在滤网罩的内腔设有喷水 机构;在所述滤网罩(16)内腔的底部连通有锥形漏斗(12);在 滤水腔、锥形漏斗内腔的底部依次设有第一、第二排污孔(15、11); 在位于所述第一排污孔(15)的上方罐体上设有滤水出孔(7)。

  2.如权利要求1所述的一种纸浆废水过滤装置,其特征在于: 所述的喷水机构是由输水管轴(3)与罐体上端连有的电动装置(2) 可转动地相接,以及在所述输水管轴上设有支撑水管(4)与喷水 管(5)连接相通构成。

  3.如权利要求2所述的一种纸浆废水过滤装置,其特征在于: 所述喷水管(5)的形体是圆形螺旋状、S形弯曲状和直管竖立状的 其中一种。

  4.如权利要求1所述的一种纸浆废水过滤装置,其特征在于: 所述的喷水机构是由固连于滤网罩(16)内腔端部的连接水管(21) 与圆环形喷水管(20)相接连通,以及所述圆环形喷水管的喷孔向 下倾斜地对向滤网罩(16)内腔表面构成。

  5.如权利要求1-4中任一项所述的一种纸浆废水过滤装置, 其特征在于:在滤水腔(6)或/和锥形漏斗(12)内腔连有排污喷 头(8)。

  6.如权利要求5所述的一种纸浆废水过滤装置,其特征在于: 在所述锥形漏斗的外表面上连有观察窗(18)。

  说明书

  一种纸浆废水过滤装置

  技术领域

  本实用新型涉及废水加工处理设备;具体涉及一种纸浆废水过滤装 置。

  背景技术

  现有技术中,通过纸浆模塑成型机生产的纸浆模塑制品的坯件(如 蛋托或水果托的坯件),在生产过程中要分别对坯件背面残留的纸浆飞 边和模具网孔内堵塞的纸浆纤维进行间歇地喷射冲洗供水,以及对真 空泵工作密封的连续供水。所述供水均使用无杂质的自来水。当所述 喷射冲洗后含有纸浆纤维、杂质的混合水,以及供给真空泵密封工作 后流出的水进入纸浆池后不能被充分利用,大约有四分之一的混合水 从纸浆池向外排放流出。平均每小时向外排出的混合水在4吨左右, 严重地浪费了水资源。由于排出流掉的混合水含有火碱成分,对土壤 产生较严重的污染和破坏。因此,节省水资源和消除对土壤的污染和 破坏,是当前我国纸浆模塑制品业生产中亟待解决的课题。

  发明内容

  针对上述现有技术存在的不足,本实用新型的目的在于提供一种纸 浆废水过滤装置,旨在实现节省水资源和消除对土壤的污染和破坏。

  为实现上述目的,本实用新型一种纸浆废水过滤装置的技术方案是 这样实现的,在罐体的内腔间隔环套连有滤网罩构成滤水腔;在滤网 罩的内腔设有喷水机构;在所述滤网罩内腔的底部连通有锥形漏斗; 在滤水腔、锥形漏斗内腔的底部依次设有第一、第二排污孔;在位于 所述第一排污孔的上方罐体上设有滤水出孔。

  优选地,所述的喷水机构是由输水管轴与罐体上端连有的电动装置 可转动地相接,以及在所述输水管轴上设有支撑水管与喷水管连接相 通构成。

  优选地,所述喷水管的形体是圆形螺旋状、S形弯曲状和直管竖立 状的其中一种。

  优选地,所述的喷水机构是由固连于滤网罩内腔端部的连接水管与 圆环形喷水管相接连通,以及所述圆环形喷水管的喷孔向下倾斜地对 向滤网罩内腔表面构成。

  优选地,在滤水腔或/和锥形漏斗内腔连有排污喷头。

  优选地,在所述锥形漏斗的外表面上连有观察窗。

  本实用新型采取上述结构,工作中,喷水机构的喷水管将含有纸浆 纤维、杂质的混合水向滤网罩内腔表面连续喷出,通过滤网罩过滤进 入滤水腔的过滤水向外输出。挂连在滤网罩内腔表面上的纸浆纤维、 杂质脱落进入锥形漏斗内腔,连同混合水通过排污孔间歇地排进纸浆 池循环使用。同现有技术相比,混合水循环过滤使用不向外排出浪费, 有效地节省了水资源和消除了对土壤的污染和破坏。
