用于污水处理的喷淋消泡系统

发布时间:2018-4-21 11:26:01  中国污水处理工程网

  申请日2015.04.21

  公开(公告)日2015.08.19

  IPC分类号C02F1/20

  摘要

  本实用新型公开了一种用于污水处理的喷淋消泡系统,包括反应池、消泡剂储存罐、液体增压装置和液体分散喷淋装置,反应池通过第一管道与液体增压装置的入口相连,消泡剂储存罐通过第二管道与液体增压装置的入口相连,液体增压装置的出口与液体分散喷淋装置相连,喷淋消泡系统还包括用于控制第一管道和第二管道通断的阀门组件。本实用新型具有操作简单方便、适应性强、利于降低生产成本和系统能耗等优点。

  权利要求书

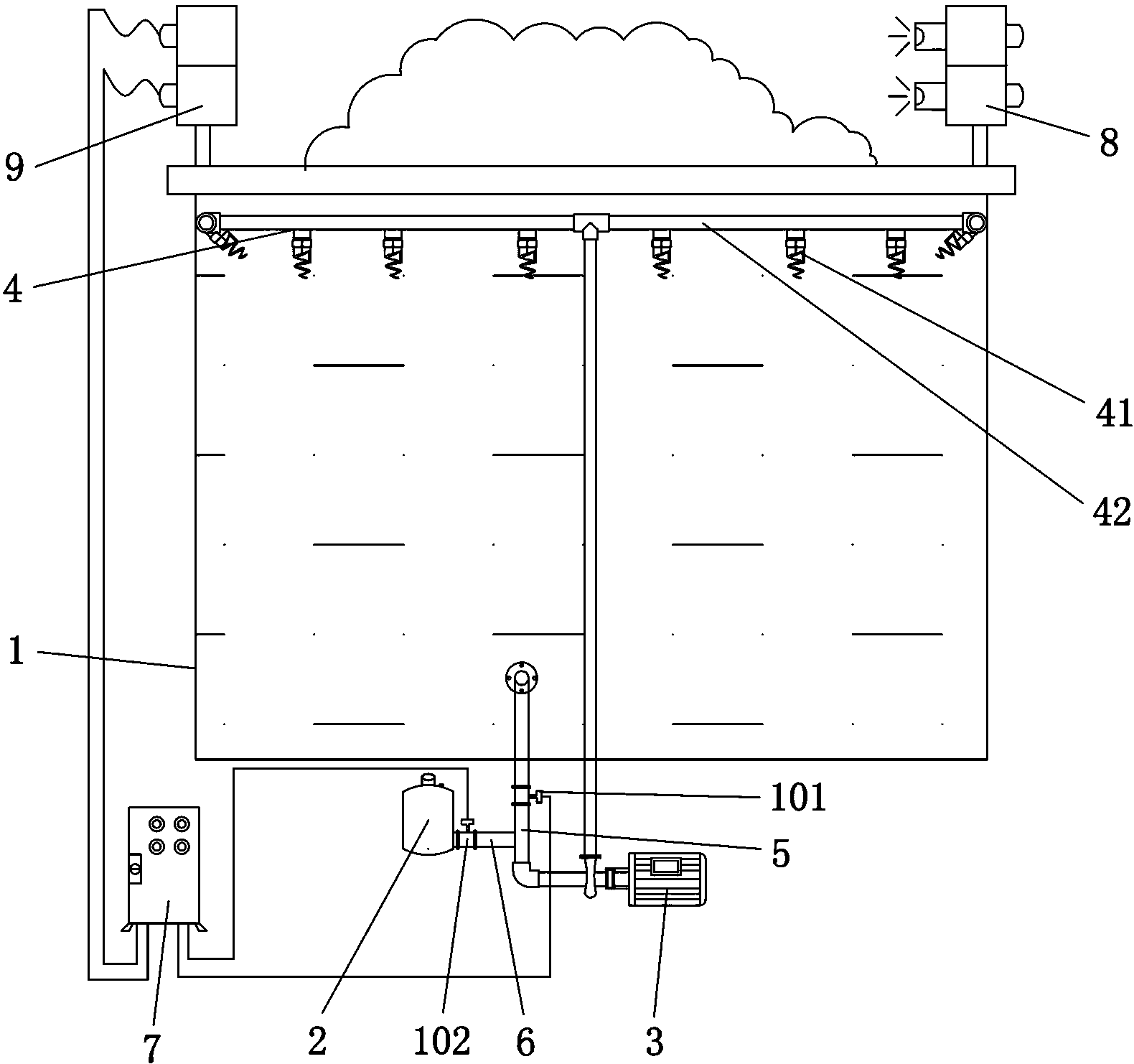

  1.一种用于污水处理的喷淋消泡系统,其特征在于:包括反应池(1)、消泡剂储存罐(2)、液体增压装置(3)和液体分散喷淋装置(4),所述反应池(1)通过第一管道(5)与液体增压装置(3)的入口相连,所述消泡剂储存罐(2)通过第二管道(6)与液体增压装置(3)的入口相连,所述液体增压装置(3)的出口与液体分散喷淋装置(4)相连,所述喷淋消泡系统还包括用于控制第一管道(5)和第二管道(6)通断的阀门组件。

  2.根据权利要求1所述的用于污水处理的喷淋消泡系统,其特征在于:所述液体分散喷淋装置(4)包括多个喷淋头(41)以及连接液体增压装置(3)的出口与多个所述喷淋头(41)的喷淋管(42),所述喷淋头(41)内的流道呈螺旋型,且自流道的进口到出口方向所述流道的螺旋半径逐渐减小。

  3.根据权利要求2所述的用于污水处理的喷淋消泡系统,其特征在于:所述喷淋管(42)绕反应池(1)的上端开口呈环形布置,多个所述喷淋头(41)相互间隔装设于所述喷淋管(42)上。

  4.根据权利要求1所述的用于污水处理的喷淋消泡系统,其特征在于:所述液体增压装置(3)为增压泵。

  5.根据权利要求1所述的用于污水处理的喷淋消泡系统,其特征在于:所述阀门组件包括设于第一管道(5)上的第一电动阀门(101)和设于第二管道(6)上的第二电动阀门(102)。

  说明书

  用于污水处理的喷淋消泡系统

  技术领域

  本实用新型涉及污水处理设备技术领域,具体涉及一种用于污水处理的喷淋消泡系统。

  背景技术

  现有污水处理系统中,喷淋消泡装置采用人工手动控制,需专门的人员值守,存在人工高劳动强度大、使用不方便等缺点。并且喷淋消泡系统的喷淋消泡方式单一,例如,直接在反应池中取污水进行物理喷淋消泡,然而在污水中含有表面活性剂等容易引起泡沫的物质较多的情况下,其形成泡沫非常稳定,靠单独的反应池取污水物理喷淋难以达到消泡的效果,这会导致系统能耗增加;并且,污水处理系统中的增压喷淋装置为市面上普遍采用的微孔、阻留作用的喷淋头,其防堵塞性能较差,极容易造成系统堵塞,系统的故障率高,严重影响了正常工作。而单独采用化学消泡剂进行喷淋消泡时,又使生产成本大大提高。

  实用新型内容

  本实用新型要解决的技术问题是克服现有技术存在的不足,提供一种操作简单方便、适应性强、利于降低生产成本和系统能耗的用于污水处理的喷淋消泡系统。

  为解决上述技术问题,本实用新型采用以下技术方案:

  一种用于污水处理的喷淋消泡系统,包括反应池、消泡剂储存罐、液体增压装置和液体分散喷淋装置,所述反应池通过第一管道与液体增压装置的入口相连,所述消泡剂储存罐通过第二管道与液体增压装置的入口相连,所述液体增压装置的出口与液体分散喷淋装置相连,所述喷淋消泡系统还包括用于控制第一管道和第二管道通断的阀门组件。

  作为本实用新型的进一步改进:

  所述液体分散喷淋装置包括多个喷淋头以及连接液体增压装置的出口与多个所述喷淋头的喷淋管,所述喷淋头内的流道呈螺旋型,且自流道的进口到出口方向所述流道的螺旋半径逐渐减小。

  所述喷淋管绕反应池的上端开口呈环形布置,多个所述喷淋头相互间隔装设于所述喷淋管上。

  所述液体增压装置为增压泵。

  所述阀门组件包括设于第一管道上的第一电动阀门和设于第二管道上的第二电动阀门。

  与现有技术相比,本实用新型的优点在于:本实用新型用于污水处理的喷淋消泡系统可以根据需要采用污水或消泡剂进行喷淋消泡,在正常情况下可直接利用反应池中的污水进行消泡,减少了水资源的浪费,且不会增加污水量,当泡沫累计量过大时又可通过转换采用消泡剂进行消泡,其适应性强,能够满足不同情况的消泡要求,且操作简单方便,利于降低生产成本及系统能耗,并利于实现自动化控制。
