申请日2015.06.26
公开(公告)日2015.09.30
IPC分类号B01F7/18; B01F15/00; B01F15/02; B01F15/04
摘要
本发明公开了一种污水自动回用装置，它包含回收装置(16)，该回收装置(16)上安装有清水配料装置和污水配料装置，所述的清水配料装置包含清水箱(2)，该清水箱(2)的底部设有称量斗(6)，所述的称量斗(6)与清水箱(2)之间通过第一连接装置相连，所述清水箱(2)的底部设有与其相通的第一清水进水管，该第一清水进水管延伸到第一连接装置内位于称量斗(6)上方。本发明绿色环保，整改后的配水称量系统，和清水同时配料称重;搅拌站所有的回收污水，由高压污水泵从污水池通过管路输送到称量平台上对应的储存箱内，然后通过加注管分别进入污水称量装置进行称量，使污水能达到100%回收利用。
权利要求书
1.一种污水自动回用装置，其特征在于它包含回收装置(16)，该回收装置(16)上安装有清水配料装置和污水配料装置，所述的清水配料装置包含清水箱(2)，该清水箱(2)的底部设有称量斗(6)，所述的称量斗(6)与清水箱(2)之间通过第一连接装置相连，所述清水箱(2)的底部设有与其相通的第一清水进水管，该第一清水进水管延伸到第一连接装置内位于称量斗(6)上方，所述的称量斗(6)与回收装置(16)之间通过第二清水进水管相连，所述的第一清水进水管上安装有精配蝶阀(4)，其一侧安装有配水蝶阀(3)，所述的第二清水进水管上安装有第一卸水蝶阀(7)，所述第一连接装置的侧壁上安装有称重传感器(5)，所述清水箱(2)的一侧设有与其相通的清水上料管(1);所述的污水配料装置包含污水箱(10)，所述的污水箱(10)内设有搅拌叶片(11)，该搅拌叶片(11)安装在搅拌轴上，所述的搅拌轴通过联轴器与搅拌电机(8)相连，所述的搅拌电机(8)安装在污水箱(10)的顶部，所述污水箱(10)的底部设有污水秤量斗(14)，该污水秤量斗(14)与污水箱(10)之间通过第二连接装置相连，所述污水箱(10)的底部设有与其相通的第一污水进水管，该第一污水进水管延伸到第二连接装置内位于污水秤量斗(14)的上方，所述的第一污水进水管上安装有第一卸污水蝶阀(12)，所述的污水秤量斗(14)与回收装置(16)之间通过第二污水进水管相连，该第二污水进水管上安装有第二卸污水蝶阀(15)，所述的第二连接装置的侧壁上安装有污水称重传感器(13)，所述污水箱(10)的一侧设有与其相通的污水上料管(9)。
说明书
一种污水自动回用装置
技术领域
本发明涉及化工设备领域，具体涉及一种污水自动回用装置。
背景技术
传统的清水配料装置大多结构简单，使用功能比较单一，只能对清水进行称重，不能与污水同时配料沉重，使得污水不能很好地被利用，达不到绿色环保的标准。
发明内容
本发明目的是提供，它能有效地解决背景技术中所存在的问题。

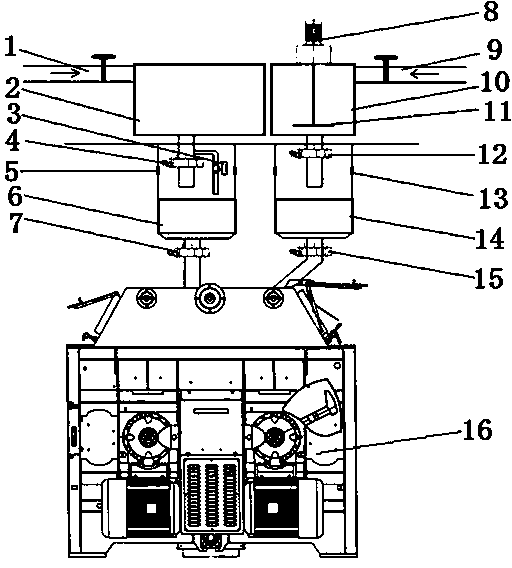

为了解决背景技术中所存在的问题，它包含回收装置16，该回收装置16上安装有清水配料装置和污水配料装置，所述的清水配料装置包含清水箱2，该清水箱2的底部设有称量斗6，所述的称量斗6与清水箱2之间通过第一连接装置相连，所述清水箱2的底部设有与其相通的第一清水进水管，该第一清水进水管延伸到第一连接装置内位于称量斗6上方，所述的称量斗6与回收装置16之间通过第二清水进水管相连，所述的第一清水进水管上安装有精配蝶阀4，其一侧安装有配水蝶阀3，所述的第二清水进水管上安装有第一卸水蝶阀7，所述第一连接装置的侧壁上安装有称重传感器5，所述清水箱2的一侧设有与其相通的清水上料管1;所述的污水配料装置包含污水箱10，所述的污水箱10内设有搅拌叶片11，该搅拌叶片11安装在搅拌轴上，所述的搅拌轴通过联轴器与搅拌电机8相连，所述的搅拌电机8安装在污水箱10的顶部，所述污水箱10的底部设有污水秤量斗14，该污水秤量斗14与污水箱10之间通过第二连接装置相连，所述污水箱10的底部设有与其相通的第一污水进水管，该第一污水进水管延伸到第二连接装置内位于污水秤量斗14的上方，所述的第一污水进水管上安装有第一卸污水蝶阀12，所述的污水秤量斗14与回收装置16之间通过第二污水进水管相连，该第二污水进水管上安装有第二卸污水蝶阀15，所述的第二连接装置的侧壁上安装有污水称重传感器13，所述污水箱10的一侧设有与其相通的污水上料管9。
由于采用了以上技术方案，本发明具有以下有益效果：绿色环保，整改后的配水称量系统，和清水同时配料称重;搅拌站所有的回收污水，由高压污水泵从污水池通过管路输送到称量平台上对应的储存箱内，然后通过加注管分别进入污水称量装置进行称量，使污水能达到100%回收利用。
