申请日2015.04.21
公开(公告)日2015.09.02
IPC分类号E03C1/23; E03C1/12
摘要
本实用新型提供了一种清污水分类排放装置，属于排水节水技术领域。它解决了如何对生活用水进行分类处理排放的问题。本装置包括具有空腔的水槽和位于水槽底部的漏水孔，漏水孔处设置有沉积槽，沉积槽的槽壁上具有与漏水孔相通的出水孔，出水孔通过管道连接有分路阀，分路阀包括阀体、设置在阀体内的球形阀芯和固连在阀体上的分流管，分流管内具有清水流道和污水流道，阀体内具有与出水孔相通的进水口，球形阀芯上具有与进水口相通的阀孔，阀孔内固连有筒状的分水嘴，球形阀芯上连接有能够带动球形阀芯转动使分水嘴与清水流道或污水流道相通的传动机构。本装置不仅能够实现清污水的分类排放，并且具备较好的过滤功能。
权利要求书

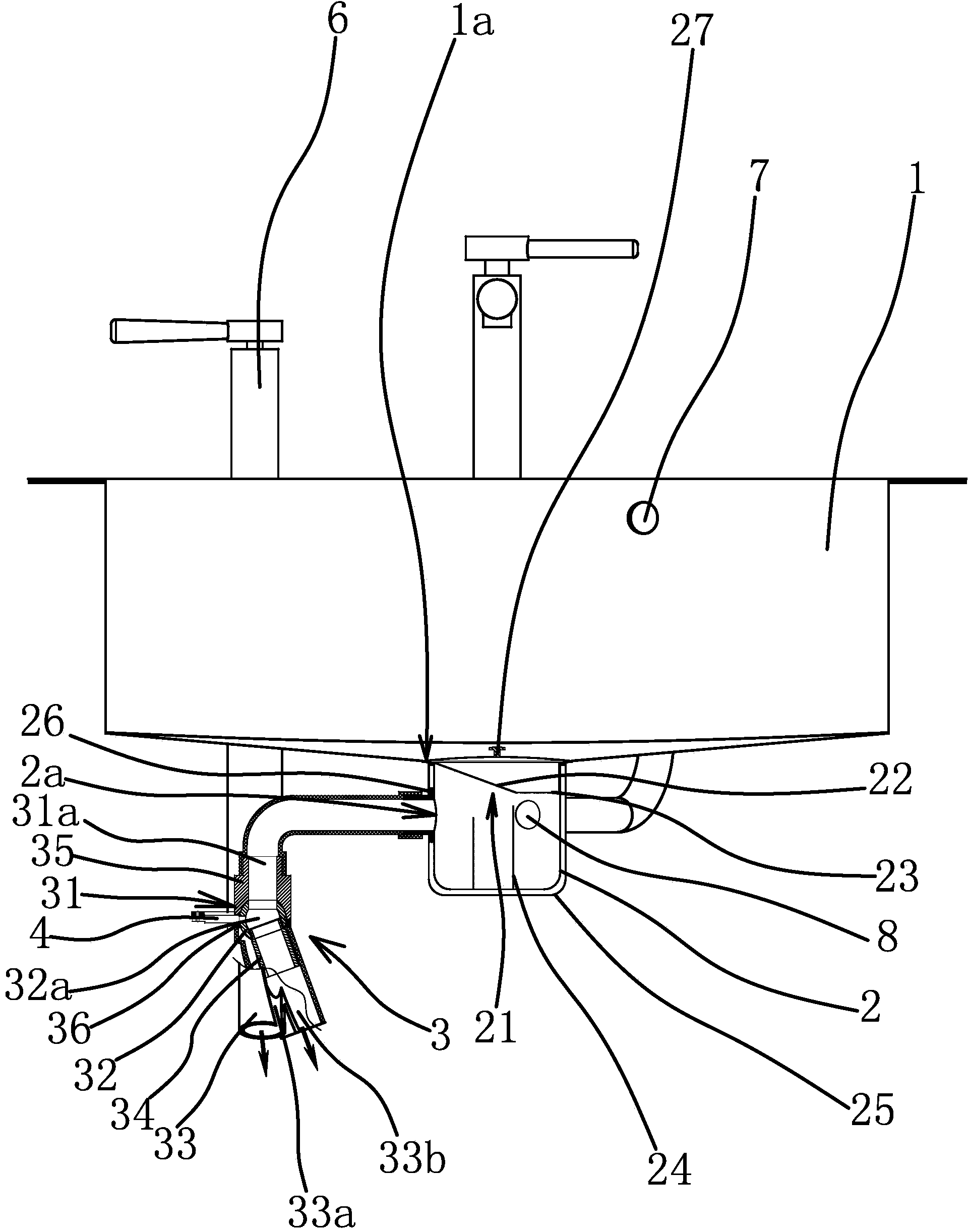

1.一种清污水分类排放装置，包括具有空腔的水槽(1)和 位于水槽(1)底部的漏水孔(1a)，所述漏水孔(1a)处设置有 沉积槽(2)，其特征在于，所述沉积槽(2)的槽壁上具有与漏水 孔(1a)相通的出水孔(2a)，所述出水孔(2a)通过管道连接有 分路阀(3)，所述分路阀(3)包括阀体(31)、设置在阀体(31) 内的球形阀芯(32)和固连在阀体(31)上的分流管(33)，所述 分流管(33)内具有清水流道(33a)和污水流道(33b)，所述阀 体(31)内具有与出水孔(2a)相通的进水口(31a)，所述球形 阀芯(32)上具有与进水口(31a)相通的阀孔(32a)，所述阀孔 (32a)内固连有筒状的分水嘴(34)，所述球形阀芯(32)上连 接有能够带动球形阀芯(32)转动使分水嘴(34)与清水流道(33a) 或污水流道(33b)相通的传动机构。
2.根据权利要求1所述的清污水分类排放装置，其特征在于， 所述水槽(1)上具有平台(11)，所述传动机构包括固定在球形 阀芯(32)上的拨杆(4)、连杆(5)和固定在平台(11)上的旋 转手把(6)，所述旋转手把(6)包括手柄(61)和转轴(62)， 所述转轴(62)上固定有连接板(63)，所述连杆(5)的一端铰 接在连接板(63)上，所述连杆(5)的另一端铰接在拨杆(4) 上。
3.根据权利要求1所述的清污水分类排放装置，其特征在于， 所述水槽(1)上具有平台(11)，所述平台(11)上设置有弧形 滑道，所述传动机构包括固定在球形阀芯(32)上的拨杆(4)和 固定在拨杆(4)上的控制杆，所述控制杆与弧形滑道滑动连接。
4.根据权利要求2或3所述的清污水分类排放装置，其特征 在于，所述阀体(31)包括阀盖(35)和用于安装球形阀芯(32) 且与阀盖(35)固连的环状底盖(36)，所述进水口(31a)位于 所述阀盖(35)内，所述球形阀芯(32)位于阀盖(35)和底盖 (36)之间，所述分流管(33)与底盖(36)固连，所述阀盖(35) 和底盖(36)之间具有让位口(37)，所述拨杆(4)穿过让位口 (37)与球形阀芯(32)固连。
5.根据权利要求1或2或3所述的清污水分类排放装置，其 特征在于，所述沉积槽(2)内设置有筛网篮(21)，所述筛网篮 (21)位于出水孔(2a)的上方，所述筛网篮(21)具有沿水平 方向向下倾斜的导向部(22)和沿水平方向设置且具有网眼的筛 网部(23)，所述沉积槽(2)的底部垂直固定有若干个栅格板(24)， 所述栅格板(24)位于导向部(22)的下方，所述栅格板(24) 的高度依次往出水孔(2a)方向降低。
6.根据权利要求5所述的清污水分类排放装置，其特征在于， 所述沉积槽(2)外套设有外壳(25)，所述外壳(25)设置在漏 水孔(1a)内并与水槽(1)的底部固连，所述外壳(25)上具有 与出水孔(2a)相通的出水口(25a)，所述出水口(25a)与出水 孔(2a)之间设置有圆垫(26)，所述圆垫(26)的一侧与外壳(25) 抵靠，所述圆垫(26)的另一侧与沉积槽(2)的外周壁抵靠，所 述沉积槽(2)的槽口处还设置有使漏水孔(1a)密封的堵盖(27)， 所述堵盖(27)与沉积槽(2)紧配合。
7.根据权利要求1或2或3所述的清污水分类排放装置，其 特征在于，所述水槽(1)的槽壁上设置有溢水孔(7)，所述沉积 槽(2)的槽壁上设置有回流孔(8)，所述溢水孔(7)和回流孔 (8)通过管道连通。
说明书
一种清污水分类排放装置
技术领域
本实用新型属于排水节水技术领域，涉及一种清污水分类排放装置。
背景技术
随着中国经济的发展，城市人口的增加和工农业生产的发展，污水排放量也日益增加，水体污染相当严重，而且几乎遍及全国各地。其中，除了企业单位的排放，还包括普通老百姓、事业单位和学校等排放的生活用水。由于我国污水处理产业发展进步较晚，规模较小，不能满足总体的排放需求。各地污水处理厂根本无法将污水全部处理，导致部分污水来不及处理而直接排放。
但是，日常用水中一部分是没有污染或符合国家排放标准的，如洗菜水、平时一般的洗手水等;另一部分是含油污的、含清洗剂及化粪池的水等应该进行污水处理后排放。因此，日常生活用水可以分类处理，无污染或者符合国家排放标准的可以直接排放，而污水可以排入污水处理厂做净化处理。
发明内容
本实用新型的目的是针对现有的技术存在上述问题，提出了一种清污水分类排放装置，本实用新型解决的技术问题是如何对生活用水进行分类处理排放。
本实用新型的目的可通过下列技术方案来实现：一种清污水分类排放装置，包括具有空腔的水槽和位于水槽底部的漏水孔，所述漏水孔处设置有沉积槽，其特征在于，所述沉积槽的槽壁上具有与漏水孔相通的出水孔，所述出水孔通过管道连接有分路阀， 所述分路阀包括阀体、设置在阀体内的球形阀芯和固连在阀体上的分流管，所述分流管内具有清水流道和污水流道，所述阀体内具有与出水孔相通的进水口，所述球形阀芯上具有与进水口相通的阀孔，所述阀孔内固连有筒状的分水嘴，所述球形阀芯上连接有能够带动球形阀芯转动使分水嘴与清水流道或污水流道相通的传动机构。
本清污水分类排放装置的工作原理是通过设计分路阀实现清水和污水的分类排放。具体来讲，当水槽内需要排放的水为不符合国家排放标准的污水时，事先通过传动机构控制阀芯使分水嘴转动到分流管的污水流道内，该污水流道可以与排污管道连接，从而将污水排放到污水处理厂进行净化处理;当水槽内内需要排放的水为一般的洗手水或者洗菜水等符合国家排放标准的清水时，事先通过传动机构控制阀芯使分水嘴转动到分流管的清水流道内，该清水流道可以与雨水排放管道连通直接排放，无需污水处理厂处理，从而实现清污水的分类排放，减轻污水处理厂的负担。
在上述的清污水分类排放装置中，所述水槽上具有平台，所述传动机构包括固定在球形阀芯上的拨杆、连杆和固定在平台上的旋转手把，所述旋转手把包括手柄和转轴，所述转轴上固定有连接板，所述连杆的一端铰接在连接板上，所述连杆的另一端铰接在拨杆上。旋转手把作为控制排放清水或者污水的开关，旋转手把和拨杆之间通过连杆连接，通过转动旋转手把能够驱动拨杆转动，从而实现控制阀芯的转动，以此来控制分水嘴与清水流道或者污水流道连通。
作为另一种方案，在上述的清污水分类排放装置中，所述水槽上具有平台，所述平台上设置有弧形滑道，所述传动机构包括固定在球形阀芯上的拨杆和固定在拨杆上的控制杆，所述控制杆与弧形滑道滑动连接。控制杆作为控制排放清水或者污水的开关， 控制杆和拨杆固连，通过推动控制杆在弧形滑道内的滑动来带动动拨杆转动，从而实现控制阀芯的转动，以此来控制分水嘴与清水流道或者污水流道连通。
在上述的清污水分类排放装置中，所述阀体包括阀盖和用于安装球形阀芯且与阀盖固连的环状底盖，所述进水口位于所述阀盖内，所述球形阀芯位于阀盖和底盖之间，所述分流管与底盖固连，所述阀盖和底盖之间具有让位口，所述拨杆穿过让位口与球形阀芯固连。让位口起到限位的作用，使得拨杆只能在让位口内转动，不容易发生偏差，从而实现本装置清污水了两类排放的快速切换。
在上述的清污水分类排放装置中，所述沉积槽内设置有筛网篮，所述筛网篮位于出水孔的上方，所述筛网篮具有沿水平方向向下倾斜的导向部和沿水平方向设置且具有网眼的筛网部，所述沉积槽的底部垂直固定有若干个栅格板，所述栅格板位于导向部的下方，所述栅格板的高度依次往出水孔方向降低。当水槽内的杂物随着水流进入到沉积槽内时，杂物顺着导向部流到筛网部，较大的杂物经过筛网部过滤留在筛网篮上，如泥沙等较小的杂物颗粒，经过筛网部落入栅格板形成的栅格槽内，经栅格板阻挡留在沉积槽的槽底，从而使沉积槽具备较好的过滤效果，防止管道发生堵塞。
在上述的清污水分类排放装置中，所述沉积槽外套设有外壳，所述外壳设置在漏水孔内并与水槽的底部固连，所述外壳上具有与出水孔相通的出水口，所述出水口与出水孔之间设置有圆垫，所述圆垫的一侧与外壳抵靠，所述圆垫的另一侧与沉积槽的外周壁抵靠，所述沉积槽的槽口处还设置有使漏水孔密封的堵盖，所述堵盖与沉积槽紧配合。装上堵盖就能使水槽中蓄水。
在上述的清污水分类排放装置中，所述水槽的槽壁上设置有溢水孔，所述沉积槽的槽壁上设置有回流孔，所述溢水孔和回流 孔通过管道连通。溢水孔用来放置水槽内的水溢出水槽，水槽内溢出的水可以回流到沉积槽内冲洗沉积槽。
与现有技术相比，本清污水分类排放装置具有以下优点：本装置通过设计结构简单的分路阀结构和沉积槽结构，使得本装置不仅能够实现清污水的分类排放，并且具备较好的过滤功能。
