申请日2015.04.21
公开(公告)日2015.08.12
IPC分类号C02F9/14
摘要
本实用新型公开了一种餐厨废水一体化净化处理设备，包括依次连接的收集池、气浮除油池、密封生化处理池，在气浮除油池上侧和下侧分别设置有排油管和排气管，在密封生化处理池底部设置有曝气装置，曝气装置与外部设置的风机连接，在密封生化处理池顶部设有排气孔，排气孔通过管道与设置在气浮除油池下侧的排气管连接，在密封生化处理池一侧设有出水管。采用本实用新型的处理设备，利用密封生化处理池在曝气过程中所产生的大量微气泡引入气浮除油池中，可使废水中浮化油、分散油或水中悬浮颗粒附在气泡上进行除油处理，提高气浮法处理含油废水的效果。具备易于维护操作，其运行成本低、处理效果好的特点，具有良好的社会、环境效益。
权利要求书

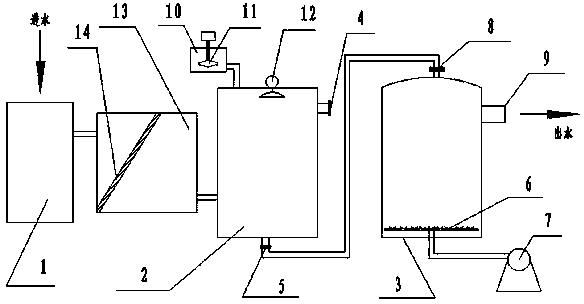

1.一种餐厨废水一体化净化处理设备，其特征在于：包括依次连接的收集池(1)、气浮除油池(2)、密封生化处理池(3)，在所述气浮除油池(2)上侧和下侧分别设置有排油管(4)和排气管(5)，在所述密封生化处理池(3)底部设置有曝气装置(6)，所述曝气装置(6)与外部设置的风机(7)连接，在所述密封生化处理池(3)顶部设有排气孔(8)，所述排气孔(8)通过管道与设置在气浮除油池(2)下侧的排气管(5)连接，在所述密封生化处理池(3)一侧设有出水管(9)。
2.根据权利要求1所述的一种餐厨废水一体化净化处理设备，其特征在于：在所述气浮除油池(2)上还设有加药箱(10)，且在所述加药箱(10)内设有搅拌装置(11)。
3.根据权利要求1所述的一种餐厨废水一体化净化处理设备，其特征在于：在所述气浮除油池(2)的顶部设有刮渣装置(12)。
4.根据权利要求1所述的一种餐厨废水一体化净化处理设备，其特征在于：在所述收集池(1)和气浮除油池(2)之间还设有格栅池(13)。
5.根据权利要求4所述的一种餐厨废水一体化净化处理设备，其特征在于：在所述格栅池(13)内设有格栅(14)。
说明书
一种餐厨废水一体化净化处理设备
技术领域
本实用新型涉及的是餐厨废水处理技术领域，具体地说是一种餐厨废水一体化净化处理设备。
背景技术
餐厨废水是餐饮业营业过程中产生的综合废水，主要来源于食品的准备、餐具的洗涤、食物残余的渗沥液等，主要包含肉食品准备的动物油脂、泥沙等。餐具的洗涤废水包含大量的洗涤剂以及动植物油脂等，食物残余产生的渗沥液是一种典型的高浓度有机废水。大量的餐厨废水直接排入城市下水管网，餐厨废水排放量约占城市生活污水排放量的3%，但其油脂类、COD、BOD5的污染负荷却占总负荷的1/3，采用自然重力沉降法很难从水中去除污油和悬浮物，总体上，餐厨废水的污染特征主要体现为高浓度的有机污染。常规的污水处理厂一般没有设置专用的除油装置，大部分无法处理和降解油类物质，这些含油废水中的油类物质最终会滞留在生化系统中，或者随出水排走，造成污水处理厂出水水质超标，严重的会诱发诺卡氏菌导致的生物泡沫，导致处理系统瘫痪。可见，餐厨废水已经成为城市的主要高浓度污染源之一，对城市周围水体污染以及城市污水处理厂的负荷增加具有相当大的影响。
实用新型内容
本实用新型要解决的技术问题是针对背景技术中存在的问题，提供一种餐厨废水一体化净化处理设备。
为解决上述技术问题，本实用新型所采用的技术方案为：一种餐厨废水一体化净化处理设备，包括依次连接的收集池、气浮除油池、密封生化处理池，在所述气浮除油池上侧和下侧分别设置有排油管和排气管，在所述密封生化处理池底部设置有曝气装置，所述曝气装置与外部设置的风机连接，在所述密封生化处理池顶部设有排气孔，所述排气孔通过管道与设置在气浮除油池下侧的排气管连接，在所述密封生化处理池一侧设有出水管。
进一步地，在所述气浮除油池上还设有加药箱，且在所述加药箱内设有搅拌装置。
进一步地，在所述气浮除油池的顶部设有刮渣装置。
进一步地，在所述收集池和气浮除油池之间还设有格栅池。
进一步地，在所述格栅池内设有格栅。
采用本实用新型的一种餐厨废水一体化净化处理设备，利用密封生化处理池在曝气过程中所产生的大量微气泡引入气浮除油池中，可使废水中浮化油、分散油或水中悬浮颗粒附在气泡上进行除油处理，提高气浮法处理含油废水的效果。具备占地面积小，自动化程度高，易于维护操作，运行成本低、处理效果好的特点，具有良好的社会、环境效益。
