申请日2015.06.27
公开(公告)日2016.01.20
IPC分类号B01D29/11
摘要
本实用新型公开了一种废水旋流站前置过滤器，包括：筒体、过滤内胆，其特征在于：所述的简体的上部设置有溢流管，其侧壁中间位置设置有出液口，侧壁的底部安装有功能口，筒体底部设置有进液口;所述的过滤内胆为圆筒状上部均匀设置有直径10mm的滤孔，其底部设置有喇叭口状的进液接头，所述的进液接头的上部设置有T型的进液管;所述的过滤内胆通过螺栓与筒体顶部固定;所述的出液口的高度低于过滤内胆的高度。本实用新型：整个过滤装置为可拆装结构、常压设备，使用的部件和尺寸都是国标尺寸，降低了其使用门槛的优点。
权利要求书

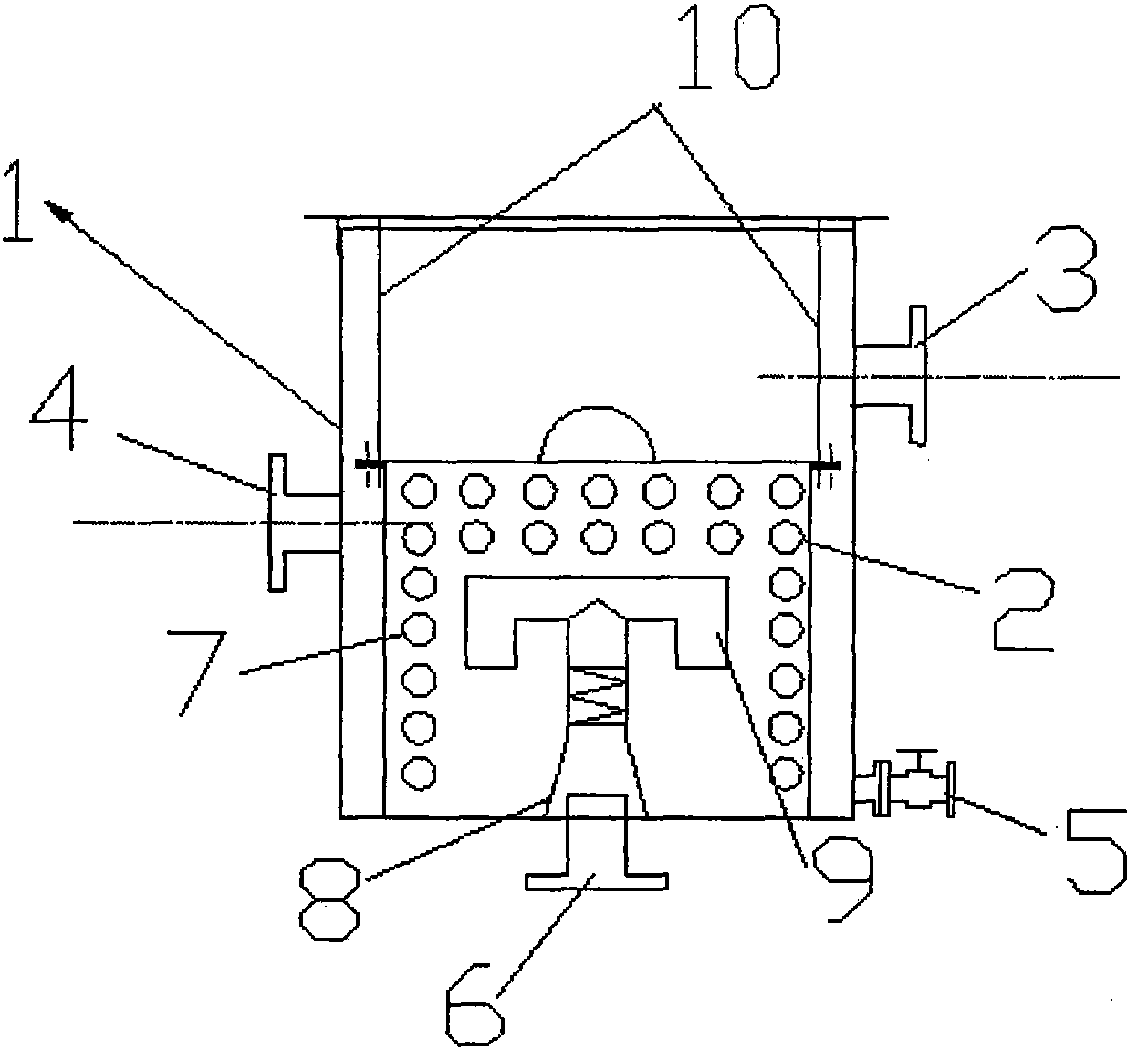

1.废水旋流站前置过滤器，包括：筒体(1)、过滤内胆(2)，其特征在于：所述的筒体(1)的上部设置有溢流管(3)，其侧壁中间位置设置有出液口(4)，侧壁的底部安装有功能口(5)，筒体底部设置有进液口(6);所述的过滤内胆(2)为圆筒状上部均匀设置有直径10mm的滤孔(7)，其底部设置有喇叭口状的进液接头(8)，所述的进液接头(8)的上部设置有T 型的进液管(9);所述的过滤内胆(2)通过螺栓(10)与筒体(1)顶部固定。
2.根据权利要求1所述的废水旋流站前置过滤器，其特征在于：所述的出液口(4)的高度低于过滤内胆(2)的高度。
说明书
废水旋流站前置过滤器
技术领域
本实用新型属于电厂废水旋流站技术领域，具体的说是废水旋流站前置过滤器。
背景技术
由于废水浆液中杂物多且形状复杂，极易造成旋流器旋流子污堵情况，使得此类缺陷频繁发生，大大增加了设备维护成本，还对脱硫石膏产出质量以及脱硫效率造成一定影响。目前针对该项问题有以下几种方案：1、增加缺陷消除人员的数量，保证缺陷发生后的消缺及时率;2、对石灰石进行机械或人工筛分，在石灰乳制备前就将木棍、稻草、胶皮等等杂物剔除;3、在废水旋流站前加装滤网、管道类或容器类过滤装置(如Y型过滤器或机械过滤器)，上述都是被动地解决该问题。
发明内容
本实用新型的目的在于，克服现有技术的不足，而提供一种结构简单，能从根本上解决废水旋流器因废水中杂物尺寸超出旋流子浓、淡侧管道设计通流物许用尺寸，造成旋流子顶流或底流污堵故障问题的废水旋流站前置过滤器。
为实现上述发明目的，本实用新型采用如下技术方案，废水旋流站前置过滤器，包括：筒体、过滤内胆，其特征在于：所述的筒体的上部设置有溢流管，其侧壁中间位置设置有出液口，侧壁的底部安装有功能口，筒体底部设置有进液口;所述的过滤内胆为圆筒状上部均匀设置有直径10mm的滤孔，其底部设置有喇叭口状的进液接头，所述的进液接头的上部设置有T型的进液管;所述的过滤内胆通过螺栓与筒体顶部固定;所述的出液口的高度低于过滤内胆的高度。所述的多功能口的口径、数量、位置可以根据实际使用过程中进行继续改造，也可以提前预留出来以备有需要时使用：一个功能可以作为过滤器的底部排污口，作为底部排污口可以适当将其口径放大，并将其接至溢流管上回吸收塔;一个功能可以作为过滤器的反冲洗水接口，可将沉淀在过滤器底部的污泥、泥沙和细小杂物扰动起来从出液口冲走，作为反冲洗水则需要与工艺水管道连接。
本实用新型：整个过滤装置为可拆装结构、常压设备，使用的部件和尺寸都是国标尺寸，降低了其使用门槛;其内胆为可取出设计，且蓄污空间增加，极大地降低了整个系统的维护成本，提高了维护水平和设备管理水平。
