申请日2015.03.24
公开(公告)日2015.07.29
IPC分类号B01D21/02
摘要
本实用新型公开了一种污水沉淀循环装置，其包括进水槽、第一污水池、第二污水池、第三污水池、第四污水池、第五污水池、第六污水池和水泵，上述污水池均为尺寸相同的长方体或正方体，上述污水池并排设置，污水从进水槽进入并依次经过所述第一、第二、第三、第四、第五和第六污水池，上述污水池的池底均具有10-15度的坡度，所述水泵置于所述第六污水池内。本实用新型提供的污水沉淀循环装置，采用六个污水池对污水进行沉淀处理，最终进入第六个池子里的污水已经完全可以通过水泵抽回去被重新利用，而且该水中同时含有化工辅料，只需再重新添加少量的化工辅料便可继续使用，节约了生产成本的同时，也有利于环境的保护。

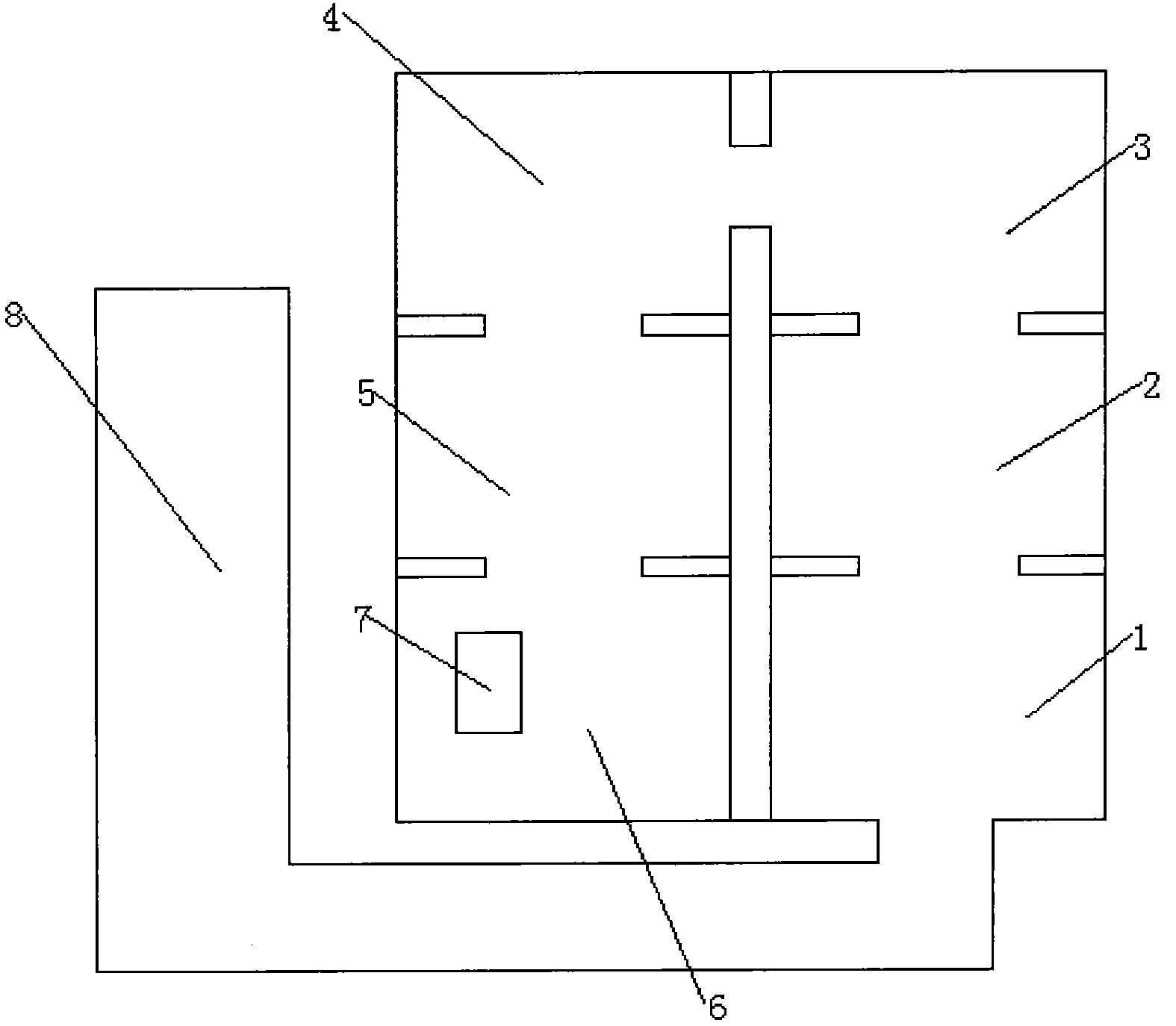

摘要附图
权利要求书
1.一种污水沉淀循环装置，其特征在于：其包括进水槽、第一污水池、第二污水池、第 三污水池、第四污水池、第五污水池、第六污水池和水泵，所述第一污水池、第二污水池、 第三污水池、第四污水池、第五污水池、第六污水池均为尺寸相同的长方体或正方体，所述 第一污水池、第二污水池、第三污水池与所述第四污水池、第五污水池、第六污水池并排设 置，污水从进水槽进入并依次经过所述第一污水池、第二污水池、第三污水池、第四污水池、 第五污水池和第六污水池，所述进水槽、第一污水池、第二污水池、第三污水池、第四污水 池、第五污水池、第六污水池的池底均具有10-15度的坡度，所述水泵置于所述第六污水池 内。
2.如权利要求1所述的污水沉淀循环装置，其特征在于：所述进水槽、第一污水池、第 二污水池、第三污水池、第四污水池、第五污水池、第六污水池均由砖和混凝土砌成。
说明书
一种污水沉淀循环装置
技术领域
本实用新型涉及链条制造处理技术领域，特别是涉及一种污水沉淀循环装置。
背景技术
目前，现有的链条零部件热处理滚毛工序和滚亮工序所用的水滚完零件后全部放掉，因 为污水中含有化工辅料，不但污染了环境，同时也浪费了水资源，因为在处理下一批零件时 要重新添加新的井水，再添入化学辅料往复对链条零部件进行滚毛和滚亮的处理，这极大的 浪费了水资源和化工辅料，增加了生产成本的投入。因此，提供一种能够实现滚完零件后的 污水重新被利用的污水沉淀循环装置具有非常重要的意义。
实用新型内容
本实用新型为了解决现有技术存在的链条零部件热处理滚毛工序和滚亮工序所用的水滚 完零件后全部放掉，浪费水资源和化工辅料的技术问题，提供一种污水沉淀循环装置，该装 置主要用于滚亮工序处理后的污水处理。
为达到上述目的，本实用新型所采用的技术方案如下：
一种污水沉淀循环装置，其包括进水槽、第一污水池、第二污水池、第三污水池、第四 污水池、第五污水池、第六污水池和水泵，所述第一污水池、第二污水池、第三污水池、第 四污水池、第五污水池、第六污水池均为尺寸相同的长方体或正方体，所述第一污水池、第 二污水池、第三污水池与所述第四污水池、第五污水池、第六污水池并排设置，污水从进水 槽进入并依次经过所述第一污水池、第二污水池、第三污水池、第四污水池、第五污水池、 第六污水池，所述进水槽、第一污水池、第二污水池、第三污水池、第四污水池、第五污水 池、第六污水池的池底均具有10-15度的坡度，所述水泵置于所述第六污水池内。
进一步地，所述进水槽、第一污水池、第二污水池、第三污水池、第四污水池、第五污 水池、第六污水池均由砖和混凝土砌成。
本实用新型提供的污水沉淀循环装置，采用六个污水池对污水进行沉淀处理，最终进入第 六个池子里的污水已经完全可以通过水泵抽回去被重新利用，而且该水中同时含有化工辅料， 只需再重新添加少量的化工辅料便可继续进行滚毛和滚亮处理，节约了生产成本的同时，也 有利于环境的保护。
