申请日2015.03.23
公开(公告)日2015.07.08
IPC分类号F16K37/00; F16K13/10
摘要
本发明公开了一种用于含砂污水排放管的液封装置，包括连接在含砂污水排放管上“U”型弯，在所述“U”型弯的底部设有固相排放管，在所述固相排放管的上部连接有直径较小的液相检测管，所述液相检测管的出口低于所述液相检测管的入口，在所述液相检测管上设有闸阀;在所述固相排放管的出口处设有法兰，在所述法兰上连接有盲法兰。本发明通过采用在固相排放管上连接液相检测管的结构，能够快速判断装置内部的堵塞情况，有效避免液封装置因堵塞导致该系统不能正常运行的风险，操作简便。因液相检测管的直径较小，可选用直径较小的闸阀，使装置的成本较低。并且本发明还具有结构简单、实用性强的特点。

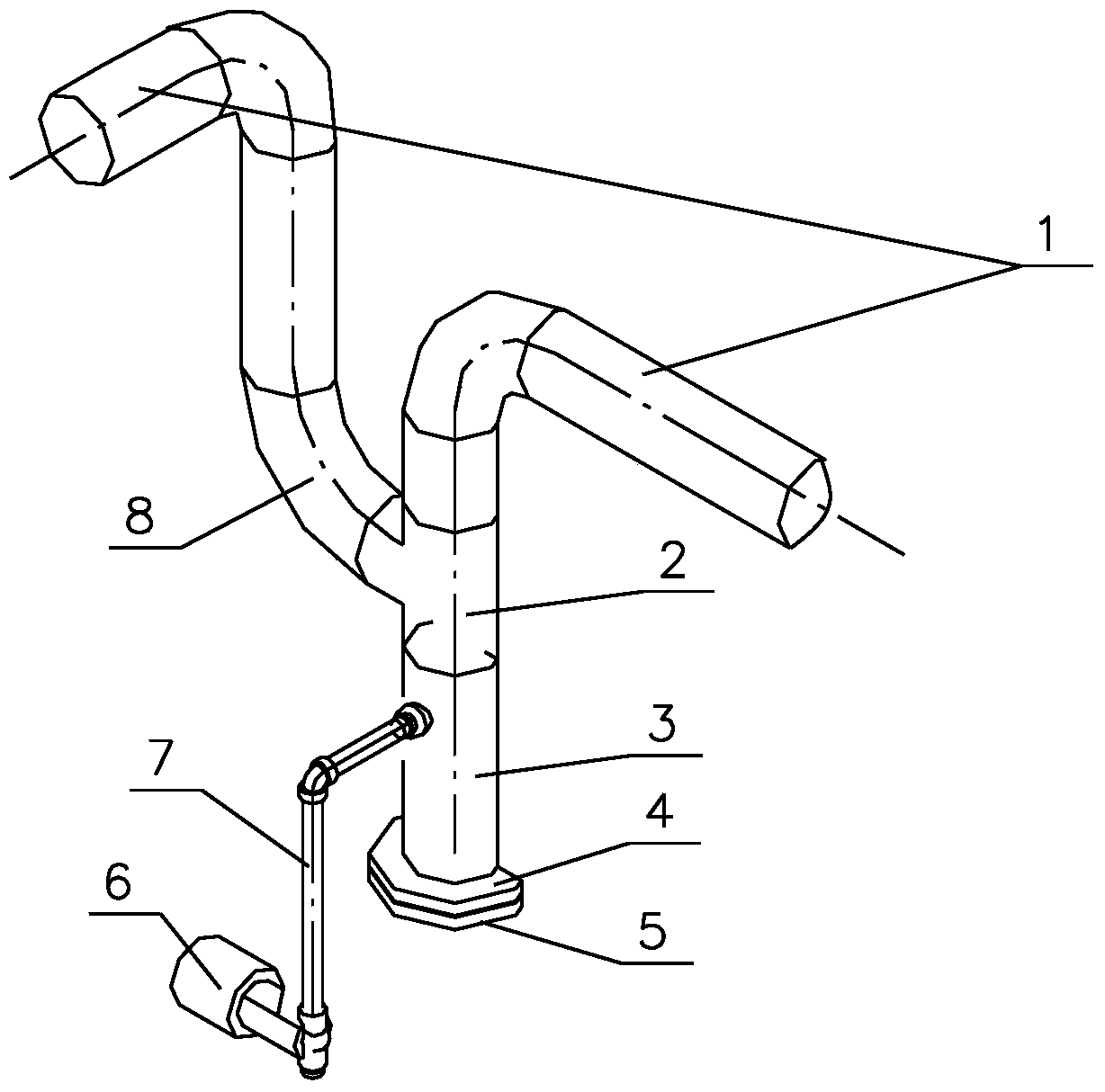

摘要附图
权利要求书
1.一种用于含砂污水排放管的液封装置，包括连接在含砂污水排放管上“U”型弯， 在所述“U”型弯的底部设有固相排放管，其特征在于，在所述固相排放管的上部连接有 直径较小的液相检测管，所述液相检测管的出口低于所述液相检测管的入口，在所述液 相检测管上设有闸阀;在所述固相排放管的出口处设有法兰，在所述法兰上连接有盲法 兰。
2.根据权利要求1所述的用于含砂污水排放管的液封装置，其特征在于，在所述“U” 型弯的底部设有三通接头，所述三通接头与所述固相排放管的入口连接。
3.根据权利要求1所述的用于含砂污水排放管的液封装置，其特征在于，所述液相 检测管设有水平段和竖直段，所述水平段与所述固相排放管连接，所述竖直段与所述水 平段连接。
说明书
用于含砂污水排放管的液封装置
技术领域
本发明涉及含砂污水排放系统，特别是一种应用于含砂污水排放管的液封装置。
背景技术
用于含砂污水排放管的传统液封装置由“U”型弯和固相排放管两部分组成，固相排 放管连接在“U”型弯的底部，在固相排放管上设有排放阀。液封装置的固相排放管只有 一个，无法快速判断液封装置底部是否已经堵塞，需要操作人员频繁打开排放阀及时检 测液封装置的堵塞情况，如检测不及时，存在因液封装置堵塞导致含砂污水排放系统不 能正常运行的风险。另外，传统含砂污水排放系统液封装置的固相排放管直径较大，需 要匹配选用直径较大的排放阀门，成本较高。
发明内容
本发明为解决公知技术中存在的技术问题而提供一种用于含砂污水排放管的液封装 置，该装置能够快速判断堵塞情况，且成本相对较低。
本发明为解决公知技术中存在的技术问题所采取的技术方案是：一种用于含砂污水 排放管的液封装置，包括连接在含砂污水排放管上“U”型弯，在所述“U”型弯的底部 设有固相排放管，在所述固相排放管的上部连接有直径较小的液相检测管，所述液相检 测管的出口低于所述液相检测管的入口，在所述液相检测管上设有闸阀;在所述固相排 放管的出口处设有法兰，在所述法兰上连接有盲法兰。
在所述“U”型弯的底部设有三通接头，所述三通接头与所述固相排放管的入口连接。
所述液相检测管设有水平段和竖直段，所述水平段与所述固相排放管连接，所述竖 直段与所述水平段连接。
本发明具有的优点和积极效果是：通过采用在固相排放管上连接液相检测管的结构， 能够快速判断装置内部的堵塞情况，有效避免液封装置因堵塞导致该系统不能正常运行 的风险，操作简便。因液相检测管的直径较小，可选用直径较小的闸阀，使装置的成本 较低。并且本发明还具有结构简单、实用性强的特点。
