申请日2015.10.13
公开(公告)日2015.12.23
IPC分类号C02F9/14
摘要
本发明提供一种实用型废水处理节能设备，包括依次串联连接的前端预处理区、反映区、沉淀区和过滤消毒区;前端预处理区高于反应区布置，包括并排连接格栅池和调节池;反应区包括A池和O池，两者均与沉淀区连接，A池与调节池相连，内设有搅拌装置，O池内设有悬浮填料和曝气装置。利用上述设备的废水处理方法包括格栅除杂，预沉除杂，厌氧-缺氧-好氧处理，二次沉淀及过滤消毒等步骤，采用上述技术方案，利用地势和废水补偿部分废水管路水头流失，曝气装置可以产生旋向不同的旋流，使得曝气效果好，搅拌装置利用可再生能源，节约电能，各个区域紧凑布置，设备体积小，节省了管道的用量。
权利要求书

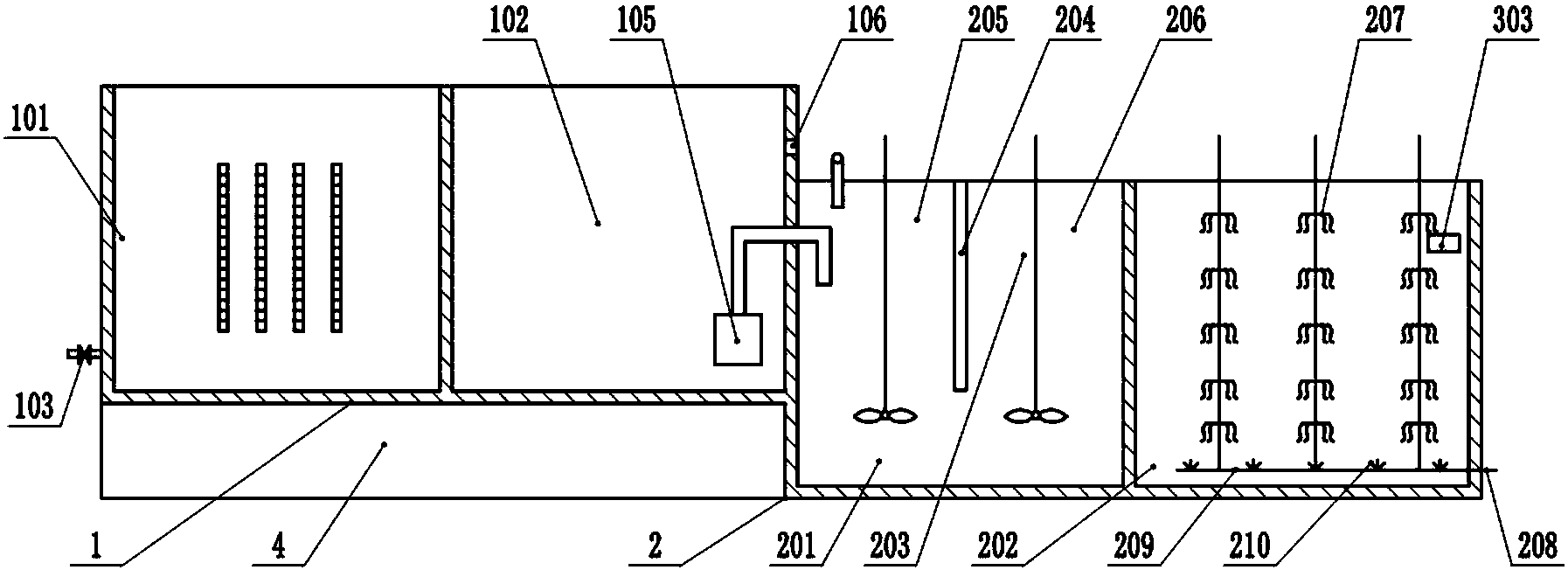

1.一种实用型废水处理节能设备，其特征在于：包括依次串联连接的 前端预处理区(1)、反映区(2)、沉淀区(3)和过滤消毒区(4);所述 前端预处理区(1)高于所述反应区(2)布置，包括并排连接的格栅池(101) 和调节池(102)，所述格栅池(101)下部设有进水口(103);所述反应 区(2)包括并排连接的A池(201)和O池(202)，所述A池(201)和所 述O池(202)均与所述沉淀区(3)连接，所述A池(201)与所述调节池 (102)相连，所述A池(201)内设有搅拌装置(203)，所述O池(202) 内设有悬浮填料(207)和曝气装置(208);所述沉淀区(3)底部设有集 泥漏斗(301)和排泥管(302);所述过滤消毒区(4)下端设有出水口(401)。
2.根据权利要求1所述的一种实用型废水处理节能设备，其特征在于： 所述A池(201)中间设有A池调节板(204)，所述A池调节板(204)竖 直布置，将所述A池(201)分为两个区域，远离所述沉淀区(3)的第一A 区(205)和靠近所述沉淀区(3)的第二A区(206)。
3.根据权利要求2所述的一种实用型废水处理节能设备，其特征在于： 所述A池调节板(204)下方设有若干个导流孔。
4.根据权利要求1或2所述的一种实用型废水处理节能设备，其特征 在于：所述调节池(102)内设有提升泵(105)与所述A池(201)连通， 所述调节池(102)与所述A池(201)之间还设有节流管(106)，所述节 流管(106)上设有电磁阀。
5.根据权利要求1或2所述的一种实用型废水处理节能设备，其特征 在于：所述集泥漏斗(301)内设有污泥回流管(304)，所述污泥回流管(304) 另一端伸入所述A池(201)内或第一A区(205)内。
6.根据权利要求1或2所述的一种实用型废水处理节能设备，其特征 在于：所述曝气装置(208)包括环形布置管道(209)和均与布置在所述管 道(209)上的多对膜片式曝气器(210)，每对所述膜片式曝气器(210) 背向安装。
7.根据权利要求1或2所述的一种实用型废水处理节能设备，其特征 在于：搅拌装置(203)靠风能和/或太阳能驱动。
8.一种利用实用型废水处理节能设备的废水处理方法，其特征在于： 废水进入格栅池(101)，处理时间1.5-2.5小时;废水从格栅池(101)进 入调节池(102)，处理时间1-3小时;先打开节流管(106)上的电磁阀， 一段时间后打开提升泵(105)，废水从调节池进入第一A区(205)，进行 厌氧处理，处理时间2-3小时;废水从第一A区(205)进入第二A区(206)， 进行缺氧处理，处理时间2-3小时;废水从第二A区(206)进入O池(202)， 进行好氧处理，处理时间1.5-3.5小时;废水从O池(202)进入沉淀区(3) 沉淀，处理时间2.5-5小时;最后进入过滤消毒区(4)，经消毒、过滤后 由出水口(401)流出，污泥一部分经由污泥回流管(304)进入A池(201)， 一部分由排泥管(302)排出。
说明书
一种实用型废水处理节能设备及废水处理方法
技术领域
本发明涉及废水处理领域，特别是涉及一种废水处理节能设备及废水处 理方法。
背景技术
在现有的技术中，废水处理的方法多采用活性污泥法和生物膜法，以A/O 和A2/O工艺为主，其中A2/O即A/A/O,厌氧—缺氧—好氧，第一个A代表厌 氧处理，用于释磷氨化，第二个A代表厌氧处理，用于脱氨，O代表好氧处 理，用于硝化吸收磷、除去有机物;A/O即缺氧—好氧，A代表缺氧处理，O 代表好氧处理。废水处理厂承担水环境改善重要任务，却是能耗密集型企业， 现有的废水处理一体化设备往往体积庞大，应用范围小，处理率低、环境污 染压力大，当前迫切需要低能耗、生态型的废水处理设备，实现节能目标。
发明内容
为解决上述技术问题，本发明采用的技术方案是：提供一种利用地势补 偿部分废水管路水头流失的实用型废水处理节能设备及废水处理方法。
本发明采用的技术方案是：涉及一种实用型废水处理节能设备，包括依 次串联连接的前端预处理区、反映区、沉淀区和过滤消毒区;所述前端预处 理区高于所述反应区布置，包括并排连接的格栅池和调节池，所述格栅池下 部设有进水口;所述反应区包括并排连接的A池和O池，所述A池和所述O 池均与所述沉淀区连接，所述A池与所述调节池相连，所述A池内设有搅拌 装置，所述O池内设有悬浮填料和曝气装置;所述沉淀区底部设有集泥漏斗 和排泥管;所述过滤消毒区下端设有出水口。
进一步，所述A池中间设有A池调节板，所述A池调节板竖直布置，将 所述A池分为两个区域，远离所述沉淀区的第一A区和靠近所述沉淀区的第 二A区。
进一步，所述A池调节板下方设有若干个导流孔。
进一步，所述调节池内设有提升泵与所述A池连通，所述调节池与所述 A池之间还设有节流管，所述节流管上设有电磁阀，用于废水的自动流动， 降低所述提升泵的工作时间与行程，节约电能。
进一步，所述集泥漏斗内设有污泥回流管，所述污泥回流管另一端伸入 所述A池内或第一A区内，用于污泥回收利用。
进一步，所述曝气装置包括环形布置管道和均与布置在所述管道上的多 对膜片式曝气器，每对所述膜片式曝气器背向安装，用于产生不同旋向的旋 流，提高曝气效果。
进一步，搅拌装置靠风能和/或太阳能驱动，用于节省电能。
利用所述实用型废水处理节能设备的废水处理方法：废水进入格栅池， 处理时间1.5-2.5小时;废水从格栅池进入调节池，处理时间1-3小时;先 打开节流管上的电磁阀，一段时间后打开提升泵，废水从调节池进入第一A 区，进行厌氧处理，处理时间2-3小时;废水从第一A区进入第二A区，进 行缺氧处理，处理时间2-3小时;废水从第二A区进入O池，进行好氧处理， 处理时间1.5-3.5小时;废水从O池进入沉淀区沉淀，处理时间2.5-5小时; 最后进入过滤消毒区，经消毒、过滤后由出水口流出，污泥一部分经由污泥 回流管进入A池，一部分由排泥管排出。
本发明具有的优点和积极效果是：采用上述技术方案，利用地势和废水 补偿部分废水管路水头流失，曝气装置可以产生旋向不同的旋流，使得曝气 效果好，搅拌装置利用可再生能源，节约电能，各个区域紧凑布置，设备体 积小，节省了管道的用量。
