申请日2015.10.13
公开(公告)日2016.01.13
IPC分类号C02F9/10
摘要
本发明涉及一种能回收氮磷的废水处理装置，包括第一抽液泵、过滤器、重金属沉淀池、第二抽液泵、鸟粪石沉淀池、第三抽液泵、蒸发器和冷却器，第一抽液泵的进水口抽取废水，第一抽液泵的出水口通过管道与过滤器的进水口连通，过滤器的出水口通过管道与重金属沉淀池连通，第二抽液泵的进水口与重金属沉淀池连通，第二抽液泵的出水口与鸟粪石沉淀池通过管道连通，第三抽液泵的进水口与鸟粪石沉淀池连通，第三抽液泵的出水口与蒸发器通过管道连通，蒸发器和冷却器通过管道连通。相对现有技术，本发明能吸附重金属，回收氮磷元素、蒸发净化。
权利要求书

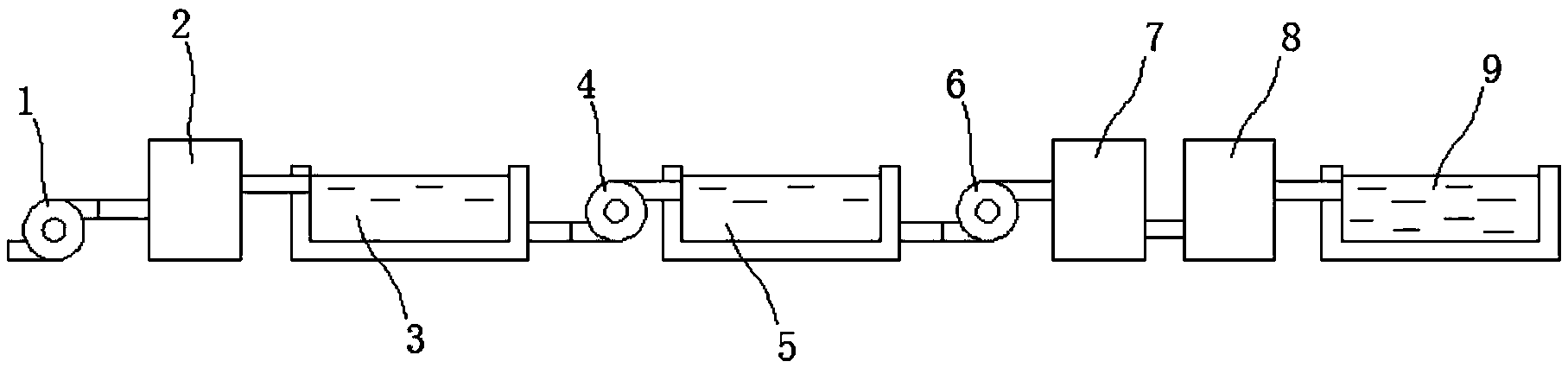

1.一种能回收氮磷的废水处理装置，其特征在于：包括第一抽液泵(1)、过滤器(2)、重金属沉淀池(3)、第二抽液泵(4)、鸟粪石沉淀池(5)、第三抽液泵(6)、蒸发器(7)和冷却器(8)，所述第一抽液泵(1)的进水口抽取废水，所述第一抽液泵(1)的出水口通过管道与所述过滤器(2) 的进水口连通，所述过滤器(2)的出水口通过管道与所述重金属沉淀池(3) 连通，所述第二抽液泵(4)的进水口与所述重金属沉淀池(3)连通，所述第二抽液泵(4)的出水口与所述鸟粪石沉淀池(5)通过管道连通，第三抽液泵(6)的进水口与所述鸟粪石沉淀池(5)连通，所述第三抽液泵(6) 的出水口与所述蒸发器(7)通过管道连通，所述蒸发器(7)和冷却器(8) 通过管道连通。
2.根据权利要求1所述一种能回收氮磷的废水处理装置，其特征在于：所述第二抽液泵(4)的进水口与所述重金属沉淀池(3)连通处设置有PE 滤芯。
3.根据权利要求1或2所述一种能回收氮磷的废水处理装置，其特征在于：还设置有增氧池(9)，所述增氧池(9)与所述冷却器(8)通过管道连通，所述增氧池(9)内设置有增氧器。
说明书
一种能回收氮磷的废水处理装置
技术领域
本发明涉及污水处理技术领域，特别涉及一种能回收氮磷的废水处理装置。
背景技术
工业的高速发展，地下水、地表水、湖泊河流、景观水受到不同程度的污染，江河湖泊的水质恶化、景观水发黑、变臭，藻类滋生，水生动植物大量死亡。造成景观水水质急剧下降的原因有：景观水中总氮、总磷等营养盐充足;铁，硅等含量比较适度;适宜的温度，光照条件和溶解氧含量;缓慢的水流流态，水体更新周期长。使某种优势藻类急速增长发生富营养化，导致了水生态系统紊乱，多样性受到破坏，这些严峻的环境问题需要及时解决。
发明内容
本发明所要解决的技术问题是提供一种能吸附重金属，回收氮磷元素、蒸发净化的废水处理装置。
本发明解决上述技术问题的技术方案如下：一种能回收氮磷的废水处理装置，包括第一抽液泵、过滤器、重金属沉淀池、第二抽液泵、鸟粪石沉淀池、第三抽液泵、蒸发器和冷却器，所述第一抽液泵的进水口抽取废水，所述第一抽液泵的出水口通过管道与所述过滤器的进水口连通，所述过滤器的出水口通过管道与所述重金属沉淀池连通，所述第二抽液泵的进水口与所述重金属沉淀池连通，所述第二抽液泵的出水口与所述鸟粪石沉淀池通过管道连通，第三抽液泵的进水口与所述鸟粪石沉淀池连通，所述第三抽液泵的出水口与所述蒸发器通过管道连通，所述蒸发器和冷却器通过管道连通。
本发明的有益效果是：过滤器对废水进行一次过滤，过滤器去除水体中的悬浮物、颗粒物、降低浊度;重金属沉淀池对废水中的重金属进行沉淀，消除废水中的重金属;鸟粪石(MgNH4PO4·6H20)沉淀池可以同时去除和回收磷、氮两种营养元素，尤其是在一些同时含有磷、氮的废水中，应用鸟粪石沉淀实现这类废水中的磷回收只需要在废水中投加镁源和适当调节pH，因此较为方便;鸟粪石是一种品质极好的磷肥，可以实现在净化废水的同时生成肥料，提升经济效益;最后经过蒸发器和冷却器重新净化，减少废水中的污染物的含量，整套流程操作方便快捷;实现能吸附重金属，回收氮磷元素、蒸发净化。
在上述技术方案的基础上，本发明还可以做如下改进。
进一步，所述第二抽液泵的进水口与所述重金属沉淀池连通处设置有PE 滤芯。
采用上述进一步方案的有益效果是：PE滤芯与重金属沉淀池配合使用，能增强对重金属的净化。
进一步，还设置有增氧池，所述增氧池与所述冷却器通过管道连通，所述增氧池内设置有增氧器。
