申请日2015.03.23
公开(公告)日2015.07.22
IPC分类号C02F9/14
摘要
本实用新型涉及一种高效低能耗的类生活污水处理回用系统，包括集水井、调节池、好氧池和滤布滤池，其中集水井通过管道与调节池相连接，调节池通过管道与好氧池相连接，好氧池通过管道与滤布滤池相连接。本实用新型提供的高效低能耗的类生活污水处理回用系统采用了新工艺，该工艺流程简单，处理效率高，能耗极低，不存在臭气、噪音、污泥等二次污染的问题，可以很好地满足实际应用的需要。

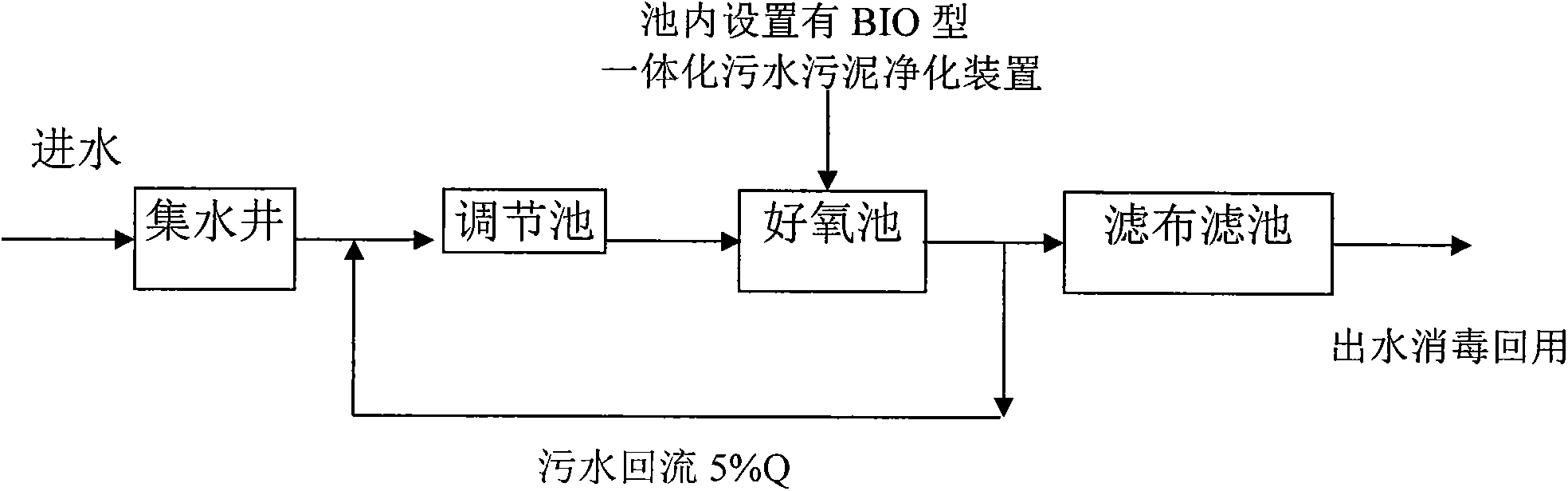

摘要附图
权利要求书
1.一种高效低能耗的类生活污水处理回用系统，其特征在于，包括集水井、 调节池、好氧池和滤布滤池，其中所述集水井通过管道与所述调节池相连接， 所述调节池通过管道与所述好氧池相连接，所述好氧池通过管道与所述滤布滤 池相连接。
2.根据权利要求1所述的高效低能耗的类生活污水处理回用系统，其特征 在于，所述滤布滤池为ZP型滤布滤池。
3.根据权利要求1所述的高效低能耗的类生活污水处理回用系统，其特征 在于，所述好氧池内设置有BIO型一体化污水污泥净化装置。
说明书
一种高效低能耗的类生活污水处理回用系统
技术领域
本实用新型属于污水处理技术领域，具体涉及一种高效低能耗的类生活污 水处理回用系统。
背景技术
生活污水属低浓度有机废水，医院污水及经过预处理之后水质特性与生活 污水相似的污水可称为类生活污水。生活污水的排水较有规律，水质亦较稳定， 本专利技术适用于生活污水及类生活污水。
典型的生活污水水质，变化大体有一定范围，可参见下表。
典型生活污水水质示例表(只列出主要指标)
从上表看出，城镇污水的有机污染物浓度比较低，CODcr≤1000mg/L;污 水的可生化性较好，BOD5/CODcr≥0.4;总氮及总磷指标较高，总氮可达 85mg/L，总磷达15mg/L;污水一般需经生化处理去除有机污染物并脱氮、除 磷之后方可达标排放;出水如要求回用，则需在二级处理的基础上，增加深度 处理单元。
目前在中国农村，每年产生生活污水约80多亿吨，有不少的村庄没有排水 渠道和污水处理系统。生活污水排放较随意，严重污染了农村的生态环境，直 接威胁广大农民群众的身体健康以及农村的经济发展。一方面，未经处理的生 活污水自流到地势低洼的河流、湖泊和池塘等地表水体中，严重污染各类水源; 另一方面，生活污水也是疾病传染扩散的源头、容易造成部分地区传染病、地 方病和人畜共患疾病的发生与流行。
因此，加强生活污水的收集、处理与回用设施建设，避免因生活污水直接 排放引起的河道、土壤和农产品污染，确保农村水源的安全和农民身心健康， 是新农村建设中加强基础设施建设、推进村庄整治工作的重要内容，也是农村 人居环境改善需要解决的迫切问题。
目前，生活污水处理回用主体工艺常采用预处理+主体处理+深度处理工艺。 其中预处理单元常采用格栅，调节池及根据具体水量、水量而采用的预处理处 理措施。主体处理单元常采用好氧生物处理工艺，如活性污泥法(A/O，CASS， SBR及其它变形)，生物膜法(接触氧化法)等，主要作用是去除有机物及氮、 磷等污染物质。深度处理工艺常采用加滤过滤法，加药是为了进一步除磷，过 滤是为了去除悬浮物。
常规的污水处理工艺流程如图1所示。
常规的污水处理工艺流程存在一些缺陷，例如，工艺流程长，故障点多， 维护管理复杂不方便;系统装机功率大，运行费用高;缺氧池产生臭气，生物 处理系统污泥产量较高，曝气池采用鼓风机供氧，鼓风机功率较大，产生噪音， 以上副产物需设置专门处理设施进行处理，容易产生二次污染问题，存在二次 污染的隐患。
实用新型内容
针对上述现有技术中存在的问题，本实用新型的目的在于提供一种可避免 出现上述技术缺陷的高效低能耗的类生活污水处理回用系统。
为了实现上述实用新型目的，本实用新型采用的技术方案如下：
一种高效低能耗的类生活污水处理回用系统，包括集水井、调节池、好氧 池和滤布滤池，其中所述集水井通过管道与所述调节池相连接，所述调节池通 过管道与所述好氧池相连接，所述好氧池通过管道与所述滤布滤池相连接。
进一步地，所述滤布滤池为ZP型滤布滤池。
进一步地，所述好氧池内设置有BIO型一体化污水污泥净化装置。。
本实用新型提供的高效低能耗的类生活污水处理回用系统采用了新工艺， 该工艺流程简单，处理效率高，能耗极低，不存在臭气、噪音、污泥等二次污 染的问题，可以很好地满足实际应用的需要。
