申请日2015.03.23
公开(公告)日2015.07.29
IPC分类号C02F11/06
摘要
本实用新型涉及一种新型超临界水氧化处理污泥系统，它包括原料处理单元、超临界水氧化单元和清水池，所述清水池的出水口连接所述原料处理单元;所述超临界水氧化单元包括氧气供应系统、启动燃料系统、超临界水氧化反应器、气固分离系统、气液分离系统，其中，超临界水氧化反应器、气固分离系统、气液分离系统依次连接，所述启动燃料系统连接至超临界水氧化反应器的燃料入口，所述氧气供应系统连接至所述超临界水氧化反应器的氧气入口，所述气液分离系统的出口连接所述清水池，所述原料处理单元连接至超临界水氧化反应器的物料入口。本实用新型使污泥原料经预处理后能够与超临界水氧化处理系统相适应，完成污泥的超临界水氧化过程，从而实现能源和资源的再次回收。
摘要附图
权利要求书
1.一种新型超临界水氧化处理污泥系统,其特征在于：它包括原料处理单元、超 临界水氧化单元和清水池，所述清水池的出水口连接所述原料处理单元;所述超临界 水氧化单元包括氧气供应系统、启动燃料系统、超临界水氧化反应器、气固分离系统、 气液分离系统，其中，超临界水氧化反应器、气固分离系统、气液分离系统依次连接， 所述启动燃料系统连接至超临界水氧化反应器的燃料入口，所述氧气供应系统连接至 所述超临界水氧化反应器的氧气入口，所述气液分离系统的出口连接所述清水池，所 述原料处理单元连接至超临界水氧化反应器的物料入口。
2.如权利要求1所述的一种新型超临界水氧化处理污泥系统，其特征在于：所 述原料处理单元包括依次连通的粉碎研磨装置、均质装置和加压加温装置。
3.如权利要求1所述的一种新型超临界水氧化处理污泥系统，其特征在于：所 述的超临界水氧化反应器包括筒体、燃烧器、蒸发壁;所述筒体内部同心设置蒸发壁， 所述蒸发壁与筒体之间形成沿筒体轴向分布的多级环状的封闭的狭隙，每个所述狭隙 在筒体上开有入水口，经由入水口通入的液体能够通过所述蒸发壁渗入，在蒸发壁内 表面形成水膜;燃烧器自筒体顶部伸入，所述燃烧器的燃烧嘴位于筒体内，筒体上部 制有物料入口及氧气入口，燃烧器制有燃料入口及氧气入口，筒体底部制有液体排出 口，蒸发壁由多孔材料制成，所述液体为亚临界水。
4.根据权利要求3所述的一种新型超临界水氧化处理污泥系统，其特征在于： 所述气固分离系统和气液分离系统之间设置热交换系统，所述热交换系统的蒸汽出口 连接蒸汽利用设备。
5.根据权利要求1-4之一所述的一种新型超临界水氧化处理污泥系统，其特征 在于：所述气液分离系统的气体出口依次连接压力能回收系统、富氧回用系统和所述 氧气供应系统。
6.根据权利要求1-4之一所述的一种新型超临界水氧化处理污泥系统，其特征 在于：所述的气固分离系统的固体出口连接至固体盐类收集设备。
说明书
一种新型超临界水氧化处理污泥系统
技术领域
本实用新型属于污水处理及资源能源循环回收领域，特别涉及一种新型超临界水氧化处理污泥系统。
背景技术
污泥处理作为环保行业一个分支，“十二五”以来政策有所提及，但力度不如脱硫脱硝、垃圾焚烧等领域那么大。随着国家即将出台水污染防治行动计划(《清洁水行动计划》)，污泥处理有望成为环保投资新主题。据透露，该计划除明确各细分领域的污染物减排指标及具体任务外，计划最大的亮点是明确污泥处理将作为水污染防治重点任务之一，未来将加快推进全国污水处理厂的污泥处理设施同步建设，以弥合当前全国污泥处理率不足10%的落后现状。据测算，未来5年全国污泥处理设施建设(包括新建和既有设施改造)的基础投资需求将达600亿元，加之后期运行投入资金需求超100亿元/年，污泥处理撬动的总投资规模将超千亿元。
一般污水处理厂产生的污泥为含水量在75～99%不等的固体或流体状物质。其中的固体成分主要由有机残片、细菌菌体、无机颗粒、胶体及絮凝所用药剂等组成，是一种以有机成分为主，组分复杂的混合物，其中包含有潜在利用价值的有机质、氮(N)、磷(P)、钾(K)和各种微量元素。
因此，需要寻求一种更适合的污泥综合处理系统。
超临界水氧化法是在超过水的临界点(T=374.15℃，P=22.12MPa)的高温高压条件下，以氧气和其他氧化剂将有机物进行“燃烧”氧化的方法。反应速度快、氧化效率很高，大部分有机物的去除率可达99%以上。
发明内容
针对现有污泥处理技术存在的问题，本实用新型提供一种处理效率高、零污染排放、操作简单可同时实现能源和资源回收的新型超临界水氧化处理污泥系统及。
本实用新型解决其技术问题是通过以下技术方案实现的：

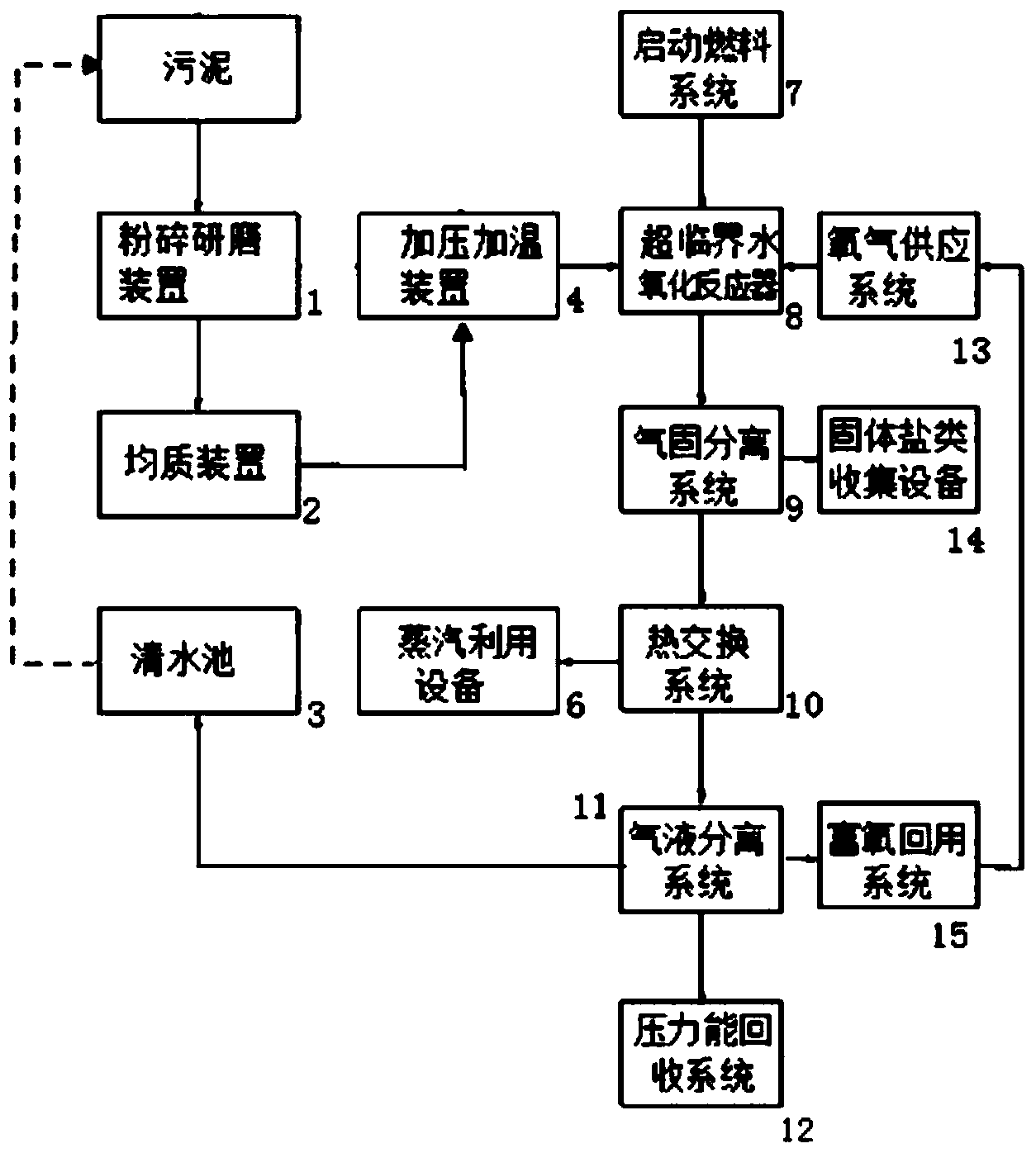

一种新型超临界水氧化处理污泥系统,其特征在于：它包括原料处理单元、超 临界水氧化单元和清水池，所述清水池的出水口连接所述原料处理单元;所述超临界水氧化单元包括氧气供应系统、启动燃料系统、超临界水氧化反应器、气固分离系统、气液分离系统，其中，超临界水氧化反应器、气固分离系统、气液分离系统依次连接，所述启动燃料系统连接至超临界水氧化反应器的燃料入口，所述氧气供应系统连接至所述超临界水氧化反应器的氧气入口，所述气液分离系统的出口连接所述清水池，所述原料处理单元连接至超临界水氧化反应器的物料入口。
所述原料处理单元包括依次连通的粉碎研磨装置、均质装置和加压加温装置。
所述的超临界水氧化反应器包括筒体、燃烧器、蒸发壁;所述筒体内部同心设置蒸发壁，所述蒸发壁与筒体之间形成沿筒体轴向分布的多级环状的封闭的狭隙，每个所述狭隙在筒体上开有入水口，经由入水口通入的液体能够通过所述蒸发壁渗入，在蒸发壁内表面形成水膜;燃烧器自筒体顶部伸入，所述燃烧器的燃烧嘴位于筒体内，筒体上部制有物料入口及氧气入口，燃烧器制有燃料入口及氧气入口，筒体底部制有液体排出口，蒸发壁由多孔材料制成，所述液体为亚临界水。
所述气固分离系统和气液分离系统之间设置热交换系统，所述热交换系统的蒸汽出口连接蒸汽利用设备。
所述气液分离系统的气体出口依次连接压力能回收系统、富氧回用系统和所述氧气供应系统。
所述的气固分离系统的固体出口连接至固体盐类收集设备。
本实用新型的优点和有益效果为：
1、本实用新型的系统针对污泥具有粘稠、结块等性质，首先对污泥进行研磨，研磨即进入系统的污泥经研磨设备进行预处理，研磨设备的目的主要是切割和研磨，主要方式是对污泥进行破碎处理，使污泥达到均质、细化，以便于在系统中更好更充分的进行超临界水氧化反应，更好的使污泥这种原料与此综合处理系统相适应，完成后续的处理过程，完成污泥实现能源和资源回收的综合处理方案。
2、本实用新型不仅适用于单一污泥的处理，而且可同时处理污泥、秸秆等固废;处理后产物为二氧化碳、水和无机盐，不会产生二次污染;过程中产生的热量不仅满足系统自身的用热，而且多余热量用来供暖、供冷和发电;二氧化碳的回收和富氧回用进一步节约了成本扩大了收益。
