申请日2015.10.12
公开(公告)日2016.03.02
IPC分类号C02F9/04
摘要
本实用新型提供一种污水处理系统，涉及一种污水处理技术领域。该实用新型包括上水装置、污水处理罐和排水装置，其中，还包括全自动控制装置，污水处理罐内设有保护膜和自清洁装置，保护膜设置在罐壁上，自清洁装置设置在污水处理罐的底部，污水处理罐包括悬浮过滤罐、沉淀过滤罐和胶体过滤罐，悬浮过滤罐的一端与上水装置连通，另一端与沉淀过滤罐连通，沉淀过滤罐与胶体过滤罐通过过滤壁层连通，全自动控制装置分别与上水装置、自清洁装置相连接。本实用新型过滤洁净全面，并自带反冲洗系统，保证过滤器内干净卫生，其设备运行过程中皆为全自动控制，用户使用便捷。
权利要求书
1.一种污水处理系统，包括上水装置、污水处理罐和排水装置，其特征在于，还包括全自动控制装置，所述污水处理罐内设有保护膜和自清洁装置，所述保护膜设置在罐壁上，所述自清洁装置设置在所述污水处理罐的底部，所述污水处理罐包括悬浮过滤罐、沉淀过滤罐和胶体过滤罐，所述悬浮过滤罐的一端与上水装置连通，另一端与所述沉淀过滤罐连通，所述沉淀过滤罐与所述胶体过滤罐通过过滤壁层连通，所述全自动控制装置分别与所述上水装置、所述自清洁装置相连接。
2.如权利要求1所述的污水处理系统，其特征在于，所述悬浮过滤罐的左端设置有第一进水口，所述第一进水口通过第一管路与所述上水装置连通，所述悬浮过滤罐的底部设置有第一出水口，所述第一出水口通过第二管路与所述沉淀过滤罐连通，所述悬浮过滤罐的中部设置有过滤层。
3.如权利要求2所述的污水处理系统，其特征在于，所述沉淀过滤罐左端设置有第二进水口，所述第二进水口通过第二管路与所述悬浮过滤罐连通，所述沉淀过滤罐的右端通过所述过滤壁层与所述胶体过滤罐连通，所述沉淀过滤罐底部设置有污水排出装置，所述污水排出装置上设置有排出管路。
4.如权利要求3所述的污水处理系统，其特征在于，所述胶体过滤罐通过所述过滤壁层与所述沉淀过滤罐连通，所述胶体过滤罐底部设置有自清洁装置和水质检测装置，所述水质检测装置与所述全自动控制装置连接，所述胶体过滤罐的右端设置有排放口。
5.如权利要求4所述的污水处理系统，其特征在于，所述过滤壁层为石英砂活性炭过滤层。
6.如权利要求5所述的污水处理系统，其特征在于，所述第一管路上设置有反向排放管路，所述反向排放管路上设置有反向排放阀门。
7.如权利要求6所述的污水处理系统，其特征在于，所述第二管路上设置有化学净化箱和流量传感器，所述化学净化箱设置在所述悬浮过滤罐的底部，所述流量传感器设置在所述第二进水口的左端，所述流量传感器与所述全自动控制装置连接。
说明书
一种污水处理系统
技术领域
本实用新型涉及一种污水处理技术领域，特别是涉及一种污水处理系统。
背景技术
随着人口的不断增加及工业生产的发展，人们在生活或生产中产生的污水量也在不断的增加，污水会对水体及环境造成严重的污染。目前，许多偏远落后的地区仍然存在对污水任意排放的问题。造成上述问题的原因是目前较先进的水资源处理系统的结构复杂、耗电量、耗药量以及人工的投入量巨大，且造价昂贵，况且，我国是一个严重缺水的国家，人均饮用水资源的占有量仅为世界人均水平的四分之一，然而，农林灌溉、城市中草坪、花木等植物灌溉利用的依然是纯净的饮用水，造成了无形了浪费。
实用新型内容
针对上述问题中存在的不足之处，本实用新型提供一种污水处理系统，使其过滤洁净全面，并自带反冲洗系统，保证过滤器内干净卫生，其设备运行过程中皆为全自动控制，用户使用便捷。
为了解决上述问题，本实用新型提供一种污水处理系统，包括上水装置、污水处理罐和排水装置，其中，还包括全自动控制装置，所述污水处理罐内设有保护膜和自清洁装置，所述保护膜设置在罐壁上，所述自清洁装置设置在所述污水处理罐的底部，所述污水处理罐包括悬浮过滤罐、沉淀过滤罐和胶体过滤罐，所述悬浮过滤罐的一端与上水装置连通，另一端与所述沉淀过滤罐连通，所述沉淀过滤罐与所述胶体过滤罐通过过滤壁层连通，所述全自动控制装置分别与所述上水装置、所述自清洁装置相连接。

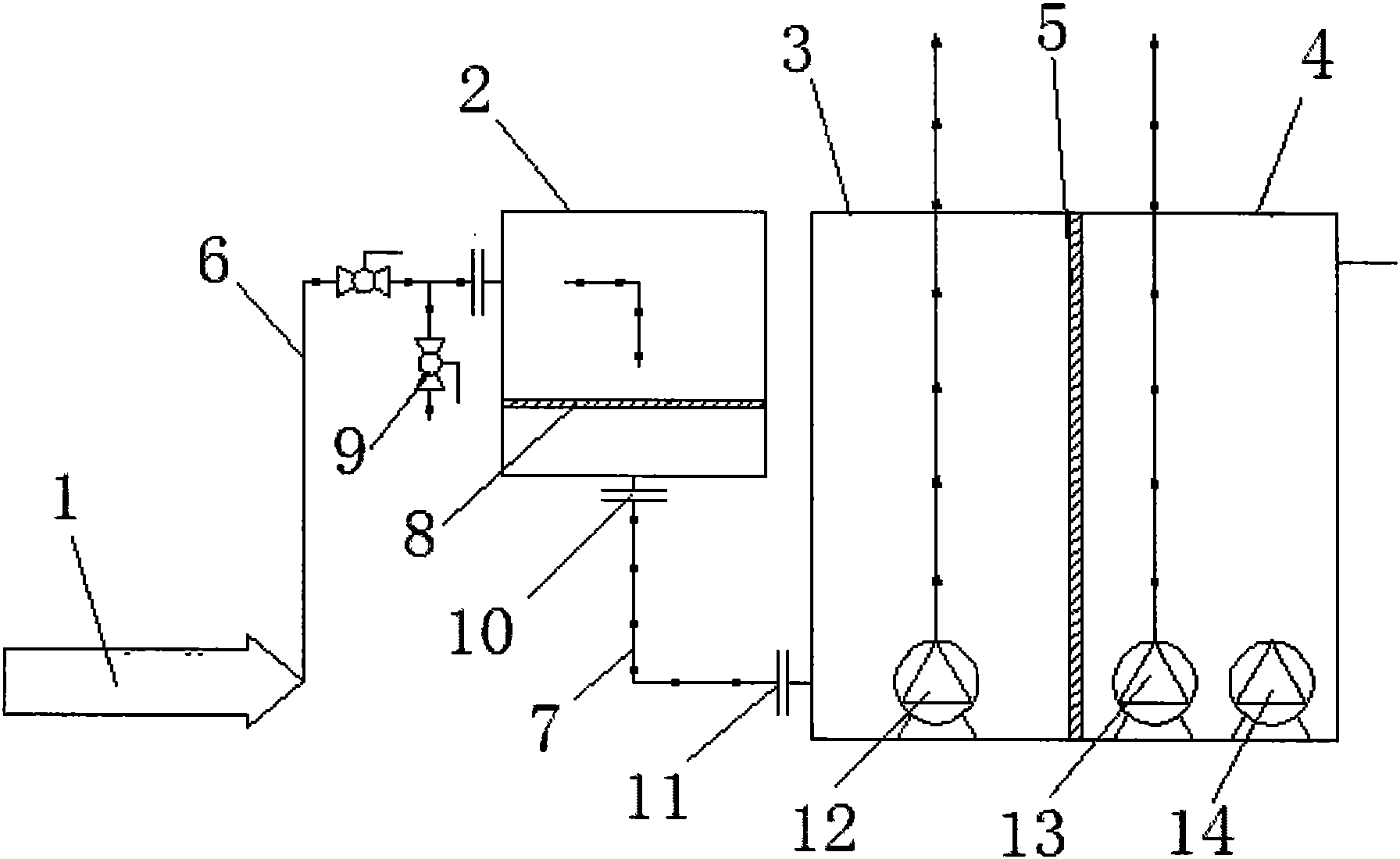

优选的，所述悬浮过滤罐的左端设置有第一进水口，所述第一进水口通过第一管路与所述上水装置连通，所述悬浮过滤罐的底部设置有第一出水口，所述第一出水口通过第二管路与所述沉淀过滤罐连通，所述悬浮过滤罐的中部设置有过滤层。
优选的，所述沉淀过滤罐左端设置有第二进水口，所述第二进水口通过第二管路与所述悬浮过滤罐连通，所述沉淀过滤罐的右端通过所述过滤壁层与所述胶体过滤罐连通，所述沉淀过滤罐底部设置有污水排出装置，所述污水排出装置上设置有排出管路。
优选的，所述胶体过滤罐通过所述过滤壁层与所述沉淀过滤罐连通，所述胶体过滤罐底部设置有自清洁装置和水质检测装置，所述水质检测装置与所述全自动控制装置连接，所述胶体过滤罐的右端设置有排放口。
优选的，所述过滤壁层为石英砂活性炭过滤层。
优选的，所述第一管路上设置有反向排放管路，所述反向排放管路上设置有反向排放阀门。
优选的，所述第二管路上设置有化学净化箱和流量传感器，所述化学净化箱设置在所述悬浮过滤罐的底部，所述流量传感器设置在所述第二进水口的左端，所述流量传感器与所述全自动控制装置连接。
与现有技术相比，本实用新型具有以下优点：
1、采用三级过滤，既沉淀过滤，悬浮过滤，胶体过滤，过滤过程中水在过滤器中的流向形成多次沉淀，将较大较沉颗粒沉淀于过滤器底部;较轻的物质，如头发，在水中悬浮，通过过滤网将其拦截;胶体类，如泡沫、尘土等通过石英砂活性炭过滤;通过三级过滤保证废水的清洁度并同时延长设备的使用寿命;
2、过滤洁净全面，并自带反冲洗系统，保证过滤器内干净卫生，其设备运行过程中皆为全自动控制，用户使用便捷。
3、结构简单，成本低廉，操作方便，适用于大范围推广。
