申请日2015.03.18
公开(公告)日2015.08.26
IPC分类号C02F9/02
摘要
本实用新型公开了一种离心式污水净化装置，它包括本体，所述本体包括进水口、出水口和变频电机。所述本体上方设置进水口;所述本体内部顶端位置设置有第一过滤层;所述第一过滤层下方竖向设置有多根均匀排列的导流板;所述导流板下方设置有挡板;所述本体下方设置有变频电机;所述变频电机的输出部分连接有减速器;所述减速器的输出部分连接有搅拌轴;所述搅拌轴顶端设置有离心筒;所述离心筒表面设置有第二过滤层;所述本体内壁设置有吸附室;所述吸附室下方设置有第三过滤层;所述本体下方设置有出水口;所述本体下方设置有底座;所述底座和本体之间固定有缓冲装置。本实用新型具有结构设计合理、净化效果好和使用寿命长等优点。

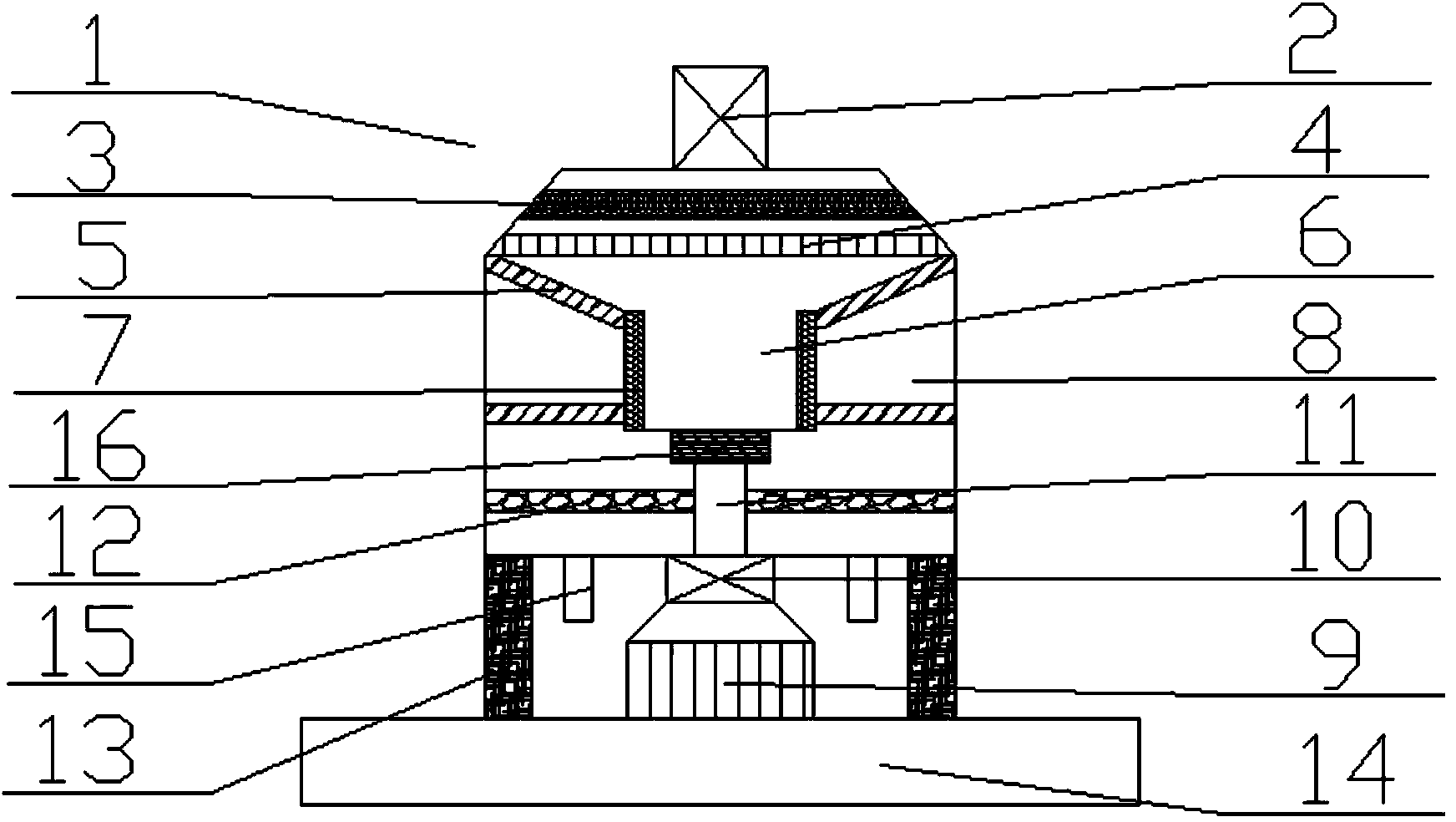

摘要附图
权利要求书
1.一种离心式污水净化装置，它包括本体，所述本体包括进 水口、出水口和变频电机，其特征在于：所述本体上方设置有进水 口;所述本体内部顶端位置设置有第一过滤层;所述第一过滤层下 方竖向设置有多根均匀排列的导流板;所述导流板下方倾斜设置有 挡板;所述本体下方设置有变频电机;所述变频电机的输出部分连 接有减速器;所述减速器的输出部分连接有搅拌轴;所述搅拌轴顶 端设置有离心筒;所述离心筒表面设置有第二过滤层;所述本体内 壁设置有吸附室;所述吸附室下方设置有第三过滤层;所述本体下 方设置有出水口;所述本体下方设置有底座;所述底座和本体之间 固定有缓冲装置。
2.根据权利要求1所述的一种离心式污水净化装置，其特征在 于：所述第一过滤层为不锈钢丝编织而成，且为网格状结构。
3.根据权利要求1所述的一种离心式污水净化装置，其特征在 于：所述第二过滤层中的填充材料为石英砂、陶瓷或金属颗粒。
4.根据权利要求1所述的一种离心式污水净化装置，其特征在 于：所述本体和底座之间连接的缓冲装置为弹簧或弹性垫圈。
5.根据权利要求1所述的一种离心式污水净化装置，其特征在 于：所述搅拌轴通过连接件和离心筒固定连接。
6.根据权利要求1所述的一种离心式污水净化装置，其特征在 于：所述本体是由不锈钢板材或PVC板加工而成。
说明书
一种离心式污水净化装置
技术领域
本实用新型涉及废水净化装置，尤其涉及一种离心式污水净化 装置。
背景技术
众所周知，地球表面虽然被水所覆盖，但是大部分水是不能被 直接饮用的，仅有1%的水分供人类使用，但是随着科学技术的发展， 城市逐渐向着工业化发展，而在这个发展过程中，大量的水分被使 用，干净的水分被人类所浪费，而工业中每天都是排放大量污水， 这些污水不经处理被排放到户外，造成资源的浪费，目前在污水处 理的过程中，为了对高悬浮物污水进行处理，达到一定的排放或是 回用要求，需要对污水进行沉淀或沉沙处理，现有的采用的沉淀池 往往存在占地面积较大的缺点，且净化水的效率非常低下。
实用新型内容
为了克服上述现有技术的缺陷，本实用新型的目的是提供一种 离心式污水净化装置。
本实用新型是采取以下技术方案来实现的：一种离心式污水净 化装置，它包括本体，所述本体包括进水口、出水口和变频电机， 所述本体上方设置有进水口;所述本体内部顶端位置设置有第一过 滤层;所述第一过滤层下方竖向设置有多根均匀排列的导流板;所 述导流板下方倾斜设置有挡板;所述本体下方设置有变频电机;所 述变频电机的输出部分连接有减速器;所述减速器的输出部分连接 有搅拌轴;所述搅拌轴顶端设置有离心筒;所述离心筒表面设置有 第二过滤层;所述本体内壁设置有吸附室;所述吸附室下方设置有 第三过滤层;所述本体下方设置有出水口;所述本体下方设置有底 座;所述底座和本体之间固定有缓冲装置。
上述的一种离心式污水净化装置，所述第一过滤层为不锈钢丝 编织而成，且为网格状结构。
上述的一种离心式污水净化装置，所述第二过滤层中的填充材 料为石英砂、陶瓷或金属颗粒。
上述的一种离心式污水净化装置，所述本体和底座之间连接的 缓冲装置为弹簧或弹性垫圈。
上述的一种离心式污水净化装置，所述搅拌轴通过连接件和离 心筒固定连接。
上述的一种离心式污水净化装置，所述本体是由不锈钢板材或 PVC板加工而成。
综上所述本实用新型具有以下有益效果：本实用新型具有结构 设计合理、净化效果好和使用寿命长等优点，所述第二过滤层中的 填充材料为石英砂、陶瓷或金属颗粒，从而可以有效的去除废水中 酸碱物质，永久性去除污染物，也起到过滤杂质的作用，有效的防 止废水中所包含的较大颗粒的杂质进入本体中，方便了本体后期对 废水的净化处理，使其净化更为彻底。
