申请日2015.03.17
公开(公告)日2015.08.19
IPC分类号B66C23/62; B66C23/06
摘要
污水处理设备专用吊装架，包括支撑架、底座和底部卡槽，所述支撑架包括吊装支柱、吊装臂、吊装臂支撑杆、转轴、牵引立柱、立柱支撑杆、第一手动葫芦和第二手动葫芦，所述吊装支柱通过转轴与底座连接;所述吊装臂设于吊装支柱的上部，该吊装臂的中间部位通过吊装臂支撑杆与吊装支柱连接;所述吊装臂的前端设有用于吊装设备的第一手动葫芦;所述吊装支柱的顶端通过第二手动葫芦与牵引立柱连接，该牵引立柱底部安装在底座上，牵引立柱的上部通过立柱支撑杆与底座连接;所述底座设于水泥通道上方，底座通过底部卡槽与水泥通道卡合;本产品拆装方便，使用灵活，适用于污水处理厂的工作环境，且结构稳定，安全省力，值得大力推广。

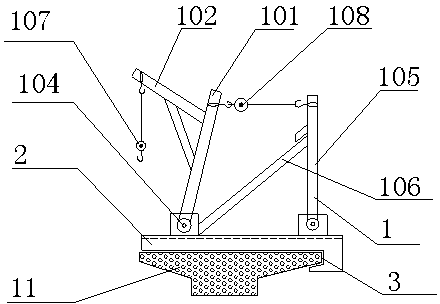

摘要附图
权利要求书
1.污水处理设备专用吊装架，包括支撑架(1)、底座(2)和底部卡槽(3)，其特征在于，所述支撑架(1)包括吊装支柱(101)、吊装臂(102)、吊装臂支撑杆(103)、转轴(104)、牵引立柱(105)、立柱支撑杆(106)、第一手动葫芦(107)和第二手动葫芦(108)，所述吊装支柱(101)通过转轴(104)与底座(2)连接;所述吊装臂(102)设于吊装支柱(101)的上部，该吊装臂(102)的中间部位通过吊装臂支撑杆(103)与吊装支柱(101)连接;所述吊装臂(102)的前端设有用于吊装设备的第一手动葫芦(107);所述吊装支柱(101)的顶端通过第二手动葫芦(108)与牵引立柱(105)连接，该牵引立柱(105)底部安装在底座(2)上，牵引立柱(105)的上部通过立柱支撑杆(106)与底座(2)连接;所述底座(2)设于水泥通道(11)上方，底座(2)通过底部卡槽(3)与水泥通道(11)卡合。
2.根据权利要求1所述的污水处理设备专用吊装架，其特征在于，所述吊装支柱(101)的材料为钢管。
3.根据权利要求1所述的污水处理设备专用吊装架，其特征在于，所述吊装支柱(101)的直径为108mm。
4.根据权利要求1所述的污水处理设备专用吊装架，其特征在于，所述底座(2)的材料为槽钢。
说明书
污水处理设备专用吊装架
技术领域
本实用新型涉及吊装设备领域，尤其是一种污水处理设备专用吊装架。
背景技术
在污水处理厂的日常工作中，需要运送大型的设备到污水处理池内，但是大型的吊装设备不能在场内工作，这就对设备的安装与维护带来很大的困难，大大增加了污水处理设备的维修成本。
实用新型内容
本实用新型旨在提供一种拆装方便，使用灵活，适用于污水处理厂的工作环境，满足污水处理厂设备的安装要求，且结构稳定，安全省力，值得大力推广的污水处理设备专用吊装架。
为实现上述目的，本实用新型提供如下技术方案：污水处理设备专用吊装架，包括支撑架、底座和底部卡槽，所述支撑架包括吊装支柱、吊装臂、吊装臂支撑杆、转轴、牵引立柱、立柱支撑杆、第一手动葫芦和第二手动葫芦，所述吊装支柱通过转轴与底座连接;所述吊装臂设于吊装支柱的上部，该吊装臂的中间部位通过吊装臂支撑杆与吊装支柱连接;所述吊装臂的前端设有用于吊装设备的第一手动葫芦;所述吊装支柱的顶端通过第二手动葫芦与牵引立柱连接，该牵引立柱底部安装在底座上，牵引立柱的上部通过立柱支撑杆与底座连接;所述底座设于水泥通道上方，底座通过底部卡槽与水泥通道卡合。
作为本实用新型的进一步方案：所述吊装支柱的材料为钢管。
作为本实用新型的进一步方案：所述吊装支柱的直径为108mm。
作为本实用新型的进一步方案：所述底座的材料为槽钢。
与现有技术相比，本实用新型的有益效果是：该污水处理设备专用吊装架整体体积小，底座固定在水处理池的水泥通道上即可使用，不使用时可拆卸分散移动，拆装方便，使用灵活，适用于污水处理厂的工作环境;通过第二手动葫芦调节吊装支柱的角度，从而实现移动吊装臂吊装的设备的功能，最大移动距离为1.2m，满足污水处理厂设备的安装要求;本产品拆装方便，使用灵活，适用于污水处理厂的工作环境，满足污水处理厂设备的安装要求，且结构稳定，安全省力，值得大力推广。
