申请日2015.03.18
公开(公告)日2015.08.26
IPC分类号C02F9/02
摘要
本实用新型公开了一种多级工业污水净化装置，它包括本体，所述本体包括过滤室、净化室和变频电机。过滤室设置于净化室上方;过滤室上方设置有进水口;过滤室内部设置有第一托板、第二托板和第三托板;第一托板和第二托板之间设置有第一过滤层;第二托板和第三托板之间设置有第二过滤层;过滤室和净化室之间设置有集水箱;集水箱表面设置有多个均匀排列的喷淋头;净化室外表面设置有变频电机;变频电机的输出部分连接有搅拌轴;搅拌轴横向延伸至净化室内部;净化室内部设置第三过滤室;净化室底部设置有多个均匀排列的导流板;净化室下方设置有出水口;出水口处设置阀门。本实用新型具有结构设计合理、净化效果好和使用寿命长等优点。

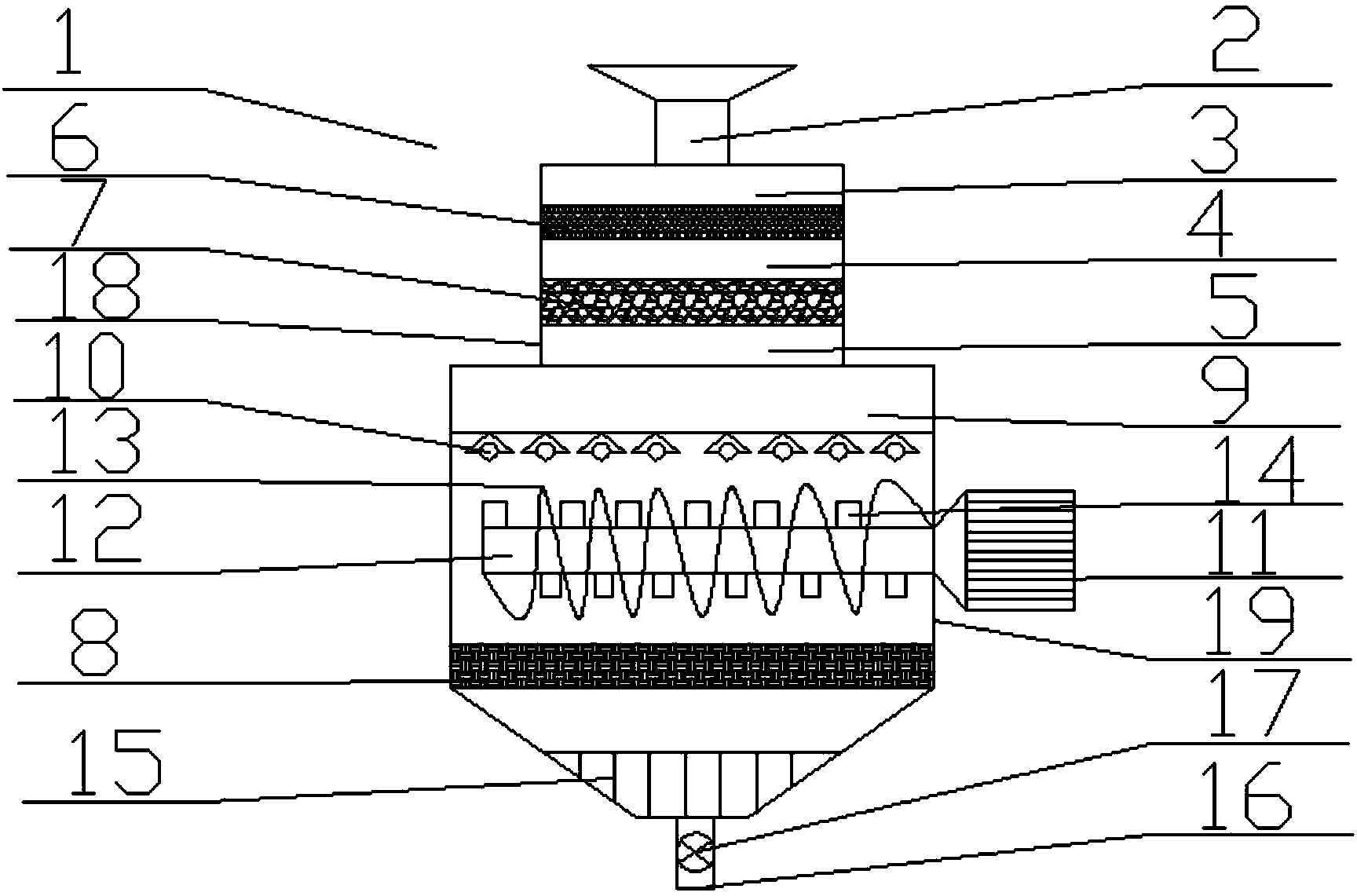

摘要附图
权利要求书
1.一种多级工业污水净化装置，它包括本体，所述本体包括 过滤室、净化室和变频电机，其特征在于：所述过滤室设置于净化 室上方;所述过滤室上方设置有进水口;所述过滤室内部设置有第 一托板、第二托板和第三托板;所述第一托板和第二托板之间设置 有第一过滤层;所述第二托板和第三托板之间设置有第二过滤层; 所述过滤室和净化室之间设置有集水箱;所述集水箱表面设置有多 个均匀排列的喷淋头;所述净化室外表面设置有变频电机;所述变 频电机的输出部分连接有搅拌轴;所述搅拌轴横向延伸至净化室内 部;所述净化室内部设置有第三过滤室;所述净化室底部设置有多 个均匀排列的导流板;所述净化室下方设置有出水口;所述出水口 处设置有阀门。
2.根据权利要求1所述的一种多级工业污水净化装置，其特 征在于：所述搅拌轴表面设置有螺旋结构的旋转杆，且所述搅拌轴 表面设置有多个均匀排列的凸起。
3.根据权利要求1所述的一种多级工业污水净化装置，其特 征在于：所述第一过滤层为钢制格栅或不锈钢材料绞制为交叉网格 状构成。
4.根据权利要求1所述的一种多级工业污水净化装置，其特征 在于：所述第二过滤层为颗粒状活性炭。
5.根据权利要求1所述的一种多级工业污水净化装置，其特 征在于：所述进水口为漏斗状结构。
6.根据权利要求1所述的一种多级工业污水净化装置，其特 征在于：所述净化室和过滤室均采用不锈钢材料制成。
说明书
一种多级工业污水净化装置
技术领域
本实用新型涉及一种工业废水处理装置，尤其涉及一种多级工 业污水净化装置。
背景技术
目前，随着科学技术的发展，生态环境的保护以及资源合理有 效的利用成为人们日益关注的焦点，目前我国环境污染严重，而工 业废水的随意排放造成了环境的污染，而且随着城市化程度的加快， 这也意味着排水量的大量增加，但是现有的企业在污水处理这一块， 一般是任意处置，或是采购污水处理装置，但是现有的污水处理装 置因其结构设计不合理，在处理污水时不能够达到净化污水的作用， 污水处理不干净也会造成环境被破坏，而且这样也大大增加了企业 的成本，人们急需解决这一问题。
实用新型内容
为了克服上述现有技术的缺陷，本实用新型的目的是提供一种 多级工业污水净化装置。
本实用新型是采取以下技术方案来实现的：一种多级工业污水 净化装置，它包括本体，所述本体包括过滤室、净化室和变频电机， 所述过滤室设置于净化室上方;所述过滤室上方设置有进水口;所 述过滤室内部设置有第一托板、第二托板和第三托板;所述第一托 板和第二托板之间设置有第一过滤层;所述第二托板和第三托板之 间设置有第二过滤层;所述过滤室和净化室之间设置有集水箱;所 述集水箱表面设置有多个均匀排列的喷淋头;所述净化室外表面设 置有变频电机;所述变频电机的输出部分连接有搅拌轴;所述搅拌 轴横向延伸至净化室内部;所述净化室内部设置有第三过滤室;所 述净化室底部设置有多个均匀排列的导流板;所述净化室下方设置 有出水口;所述出水口处设置有阀门。
上述的一种多级工业污水净化装置，所述搅拌轴表面设置有螺 旋结构的旋转杆，且所述搅拌轴表面设置有多个均匀排列的凸起。
上述的一种多级工业污水净化装置，所述第一过滤层为钢制格 栅或不锈钢材料绞制为交叉网格状构成。
上述的一种多级工业污水净化装置，所述第二过滤层为颗粒状 活性炭。
上述的一种多级工业污水净化装置，所述进水口为漏斗状结构。
上述的一种多级工业污水净化装置，所述净化室和过滤室均采 用不锈钢材料制成。
综上所述本实用新型具有以下有益效果：本实用新型具有结构 设计合理、净化效果好和使用寿命长等优点，所述第二过滤层为颗 粒状活性炭，从而可以有效的去除废水中酸碱物质，永久性去除污 染物，也起到过滤杂质的作用，有效的防止废水中所包含的较大颗 粒的杂质进入本体中，方便了后期对废水的净化处理，使其净化更 为彻底。
