申请日2015.02.16
公开(公告)日2015.07.08
IPC分类号E03C1/01; F16K31/06; E03C1/122
摘要
一种净水机废水利用装置，包括手动球阀、电磁阀、压力传感器和止回阀，自来水供水管、手动球阀、电磁阀和压力传感器、三通接头、止回阀用供水管材以适当的方式连通起来，构成由自来水和净水机排出的废水共同向坐便器水箱供水的完整给水系统;电磁阀和压力传感器以适当的方式接入净水机控制电路中，形成统一的电控系统，以便在坐便器水箱缺水时优先启动净水机获取废水，并且在净水机不具备开机条件的时候自动切换到自来水供水;采用手动球阀控制自来水给水流量，以便在满足坐便器正常使用的情况下，尽量减少自来水供水比例。
权利要求书

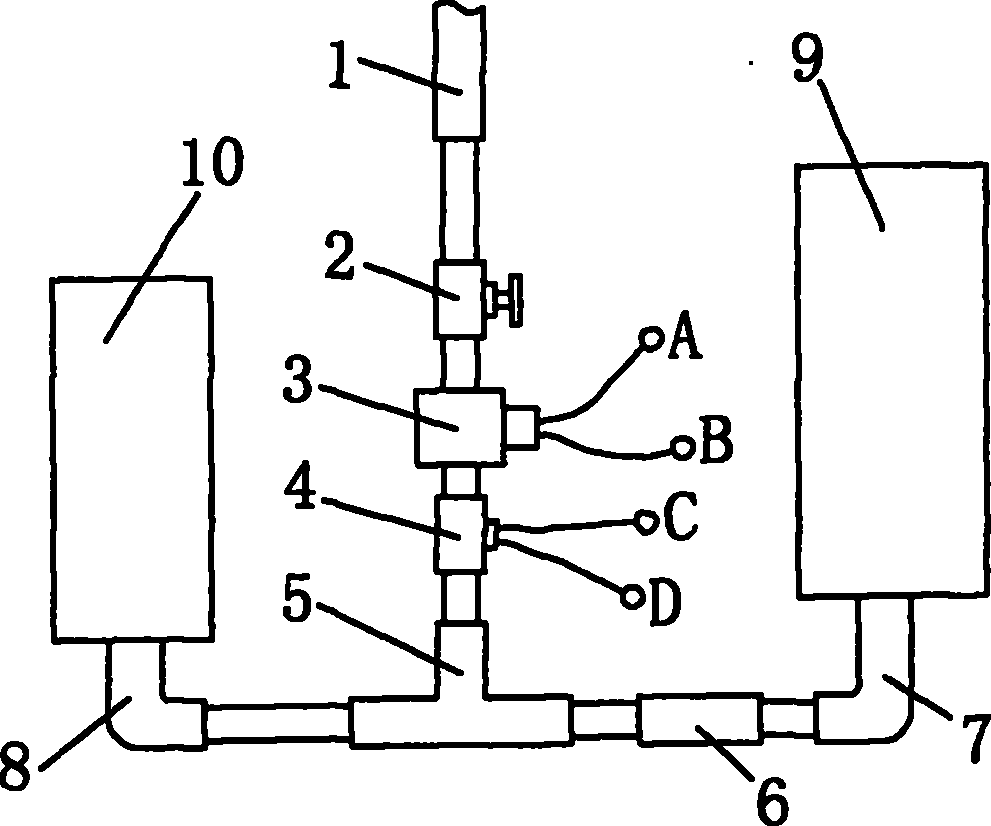

1.一种净水机废水利用装置，包括手动球阀(2)、电磁阀(3)、压力传感器(4)和止回阀 (6)，其特征在于：自来水供水管(1)、手动球阀(2)、电磁阀(3)和压力传感器(4)用 供水管材依次连通起来并与三通接头(5)的一个接口连通，净水机废水排出管(7)通过供 水管材与止回阀(6)的进水口连通，止回阀(6)的出水口通过供水管材与三通接头(5) 的另一个接口连通，三通接头(5)剩余的一个接口通过供水管材与坐便器进水管(8)连通， 从而构成由自来水和净水机排出的废水皆可向坐便器水箱(10)供水的完整给水系统;用来 判断坐便器水箱(10)供水需求状态的压力传感器(4)通过C、D两个接线端子以适当的 传送方式将检测信号与净水机储水箱水位传感器检测信号串联或并联，以使坐便器水箱(10) 和净水机储水箱中任何一个处于满水状态时净水机(9)均不能开机，即只有坐便器水箱(10) 和净水机储水箱均处于缺水状态时净水机(9)才能开机;电磁阀(3)中的A、B两个接线 端子通过导线与净水机水泵M的电源并联或通过导线及辅助器件构成以净水机水泵M的电 源为控制源、以电磁阀(3)为控制对象的控制电路，从而使电磁阀(3)的工作状态随净水 机水泵M的工作状态而同步变换，以便选择由自来水管(1)向坐便器水箱(10)给水或由 净水机废水排出管(7)向坐便器水箱(10)给水。
2.根据权利要求1所述的净水机废水利用装置，其特征在于：其中所述的电磁阀(3)为常 开型电磁阀，即不通电时内部的水阀为开通状态，通电时内部的水阀为关闭状态，电磁阀(3) 所需的供电电源参数与净水机水泵M供电电源参数相同;电磁阀(3)中的A、B两个接线 端子通过导线分别与净水机水泵M的两根电源线连接，即电磁阀线圈(11)与净水机水泵 M并联;在净水机储水箱水位传感器等效开关K2为高压接通型即水满时K2将净水机电控 板传感信号输入端子E和F之间短路而令净水机停机、缺水时K2将净水机电控板传感信号 输入端子E和F之间开路而令净水机启动的条件下，电磁阀(3)中的A、B两个接线端子 通过导线分别与净水机水泵M的两根电源线连接，即电磁阀线圈(11)与净水机水泵M并 联;压力传感器(4)选用高压接通型，即高水压时压力传感器等效开关K1接通，低水压时 压力传感器等效开关K1断开，压力传感器(4)的C、D两个接线端子通过导线分别与净水 机电控板传感信号输入端子E和F连接，即压力传感器等效开关K1与净水机储水箱水位传 感器等效开关K2并联连接;在净水机储水箱水位传感器等效开关K2为低压接通型即水满时 K2将净水机电控板传感信号输入端子E和F之间开路而令净水机停机、缺水时K2将净水机 电控板传感信号输入端子E和F之间短路而令净水机启动的条件下，电磁阀(3)中的A、 B两个接线端子通过导线分别与净水机水泵M的两根电源线连接，即电磁阀线圈(11)与 净水机水泵M并联;压力传感器(4)选用低压接通型，即高水压时压力传感器等效开关 K1断开，低水压时压力传感器等效开关K1接通，压力传感器(4)的C、D两个接线端子 通过导线串接在净水机储水箱水位传感器信号回路中，即压力传感器等效开关K1与净水机 储水箱水位传感器等效开关K2串联连接。
3.根据权利要求2所述的净水机废水利用装置，其特征在于：其中所述的电磁阀(3)为常 闭型电磁阀，即不通电时内部的水阀为关闭状态，通电时内部的水阀为开通状态，电磁阀(3) 所需的供电电源为AC220V;在净水机储水箱水位传感器等效开关K2为高压接通型即水满 时K2将净水机电控板传感信号输入端子E和F之间短路而令净水机停机、缺水时K2将净 水机电控板传感信号输入端子E和F之间开路而令净水机启动的条件下，压力传感器(4) 选用低压接通型，即低水压时压力传感器等效开关K1接通，高水压时压力传感器等效开关 K1断开;继电器J1中的电磁线圈通过导线与净水机水泵M的电源并联;继电器J2常闭触点 组中的端子S5、S6通过导线分别与净水机电控板传感信号输入端子E和F连接，即端子S5、 S6所在的继电器J2常闭触点组与净水机储水箱水位传感器等效开关K2并联连接;继电器J2中电磁线圈的一端通过导线与AC220V电源的N端连接，另一端通过导线与压力传感器等 效开关K1的端子C连接，压力传感器等效开关K1的端子D通过导线与AC220V电源的L 端连接;电磁阀(3)中的接线端子A通过导线与继电器J1常闭触点组中的端子S2连接， 电磁阀(3)中的接线端子B通过导线与AC220V电源的N端连接，继电器J1常闭触点组 中的端子S1通过导线与继电器J2常开触点组中的端子S4连接，继电器J2常开触点组中的端 子S3通过导线与AC220V电源的L端连接，即电磁阀线圈(11)的供电电源受净水机水泵 M和压力传感器(4)的工作状态控制;在净水机储水箱水位传感器等效开关K2为低压接 通型即水满时K2将净水机电控板传感信号输入端子E和F之间开路而令净水机停机、缺水 时K2将净水机电控板传感信号输入端子E和F之间短路而令净水机启动的条件下，压力传 感器(4)选用低压接通型，即低水压时压力传感器等效开关K1接通，高水压时压力传感器 等效开关K1断开;继电器J1中的电磁线圈通过导线与净水机水泵M的电源并联;继电器 J2常开触点组中的端子S7、S8通过导线串接在净水机储水箱水位传感器信号回路中，即端 子S7、S8所在的继电器J2常开触点组与净水机储水箱水位传感器等效开关K2串联连接，继 电器J2中电磁线圈的一端通过导线与AC220V电源的N端连接，另一端通过导线与压力传 感器等效开关K1的端子C连接，压力传感器等效开关K1的端子D通过导线与AC220V电 源的L端连接;电磁阀(3)中的接线端子A通过导线与继电器J1常闭触点组中的端子S2连接，电磁阀(3)中的接线端子B通过导线与AC220V电源的N端连接，继电器J1常闭 触点组中的端子S1通过导线与继电器J2常开触点组中的端子S4连接，继电器J2常开触点组 中的端子S3通过导线与AC220V电源的L端连接，即电磁阀线圈(11)的供电电源受净水 机水泵M和压力传感器(4)的工作状态控制。
说明书
净水机废水利用装置
技术领域
本发明涉及一种废水利用装置，更确定地说是涉及一种净水机废水利用装置。
背景技术
随着科技的进步和人们对饮用水水质的重视，净水机逐渐普及到了普通家庭，据《中国 消费者报》刊发的数据显示，2013年我国净水器年产量已超过6000万台，而正在服役的净 水机数量庞大得难以统计。目前市场上的净水机大多是采用反渗透膜式净水方式，这种净水 机在制取净水的同时要产生大量废水，据技术资料和用户反馈数据显示，市场占有率最大的 反渗透膜式净水机根据水质、使用温度及累计使用时间的不同，出净水率一般为20%-30%， 即每制取10升净水约需要30-50升左右的自来水，少量高端净水机出净水率50%，即每制 取10升净水约需要20升自来水，从以上数据可知，庞大得净水机数量背后存在着惊人的废 水数量，而各净水机中均没有针对废水的便捷利用做合理的设计，目前净水机排除的废水基 本是两种处理方式，一是将废水直接排入下水道，二是用户自己将废水收集起来再利用，前 者全部浪费掉，后者极为不便，使得废水不可能高效利用。
发明内容
鉴于上述目前净水机废水利用方面存在的浪费问题，本发明的目的是提供一种结构简 单，体积小，耗电少，使用和维护方便的净水机废水利用装置。
为实现上述目的，本发明采用了如下技术方案：净水机废水利用装置，包括手动球阀、 电磁阀、压力传感器和止回阀，其特征在于：自来水供水管、手动球阀、电磁阀和压力传感 器用供水管材依次连通起来并与三通接头的一个接口连通，净水机废水排出管通过供水管材 与止回阀的进水口连通，止回阀的出水口通过供水管材与三通接头的另一个接口连通，三通 接头剩余的一个接口通过供水管材与坐便器进水管连通，从而构成由自来水和净水机排出的 废水皆可向坐便器水箱供水的完整给水系统;用来判断坐便器水箱供水需求状态的压力传感 器通过C、D两个接线端子以适当的传送方式将检测信号与净水机储水箱水位传感器检测信 号串联或并联，以使坐便器水箱和净水机储水箱中任何一个处于满水状态时净水机均不能开 机，即只有坐便器水箱和净水机储水箱均处于缺水状态时净水机才能开机;电磁阀中的A、 B两个接线端子通过导线与净水机水泵M的电源并联或通过导线及辅助器件构成以净水机 水泵M的电源为控制源、以电磁阀为控制对象的控制电路，从而使电磁阀的工作状态随净 水机水泵M的工作状态而同步变换，以便选择由自来水管向坐便器水箱给水或由净水机废 水排出管向坐便器水箱给水。
本发明解决其技术问题还可以采用以下技术措施来进一步实现。
在一些实施方式中，电磁阀为常开型电磁阀，即不通电时内部的水阀为开通状态，通电 时内部的水阀为关闭状态，电磁阀所需的供电电源参数与净水机水泵M供电电源参数相同; 电磁阀中的A、B两个接线端子通过导线分别与净水机水泵M的两根电源线连接，即电磁 阀线圈与净水机水泵M并联;在净水机储水箱水位传感器等效开关K2为高压接通型即水满 时K2将净水机电控板传感信号输入端子E和F之间短路而令净水机停机、缺水时K2将净 水机电控板传感信号输入端子E和F之间开路而令净水机启动的条件下，电磁阀中的A、B 两个接线端子通过导线分别与净水机水泵M的两根电源线连接，即电磁阀线圈与净水机水 泵M并联;压力传感器选用高压接通型，即高水压时压力传感器等效开关K1接通，低水压 时压力传感器等效开关K1断开，压力传感器的C、D两个接线端子通过导线分别与净水机 电控板传感信号输入端子E和F连接，即压力传感器等效开关K1与净水机储水箱水位传感 器等效开关K2并联连接;在净水机储水箱水位传感器等效开关K2为低压接通型即水满时 K2将净水机电控板传感信号输入端子E和F之间开路而令净水机停机、缺水时K2将净水 机电控板传感信号输入端子E和F之间短路而令净水机启动的条件下，电磁阀中的A、B两 个接线端子通过导线分别与净水机水泵M的两根电源线连接，即电磁阀线圈与净水机水泵 M并联;压力传感器选用低压接通型，即高水压时压力传感器等效开关K1断开，低水压时 压力传感器等效开关K1接通，压力传感器的C、D两个接线端子通过导线串接在净水机储 水箱水位传感器信号回路中，即压力传感器等效开关K1与净水机储水箱水位传感器等效开 关K2串联连接。
在一些实施方式中，电磁阀为常闭型电磁阀，即不通电时内部的水阀为关闭状态，通电 时内部的水阀为开通状态，电磁阀所需的供电电源为AC220V;在净水机储水箱水位传感器 等效开关K2为高压接通型即水满时K2将净水机电控板传感信号输入端子E和F之间短路 而令净水机停机、缺水时K2将净水机电控板传感信号输入端子E和F之间开路而令净水机 启动的条件下，压力传感器选用低压接通型，即低水压时压力传感器等效开关K1接通，高 水压时压力传感器等效开关K1断开;继电器J1中的电磁线圈通过导线与净水机水泵M的 电源并联;继电器J2常闭触点组中的端子S5、S6通过导线分别与净水机电控板传感信号输 入端子E和F连接，即端子S5、S6所在的继电器J2常闭触点组与净水机储水箱水位传感器 等效开关K2并联连接;继电器J2中电磁线圈的一端通过导线与AC220V电源的N端连接， 另一端通过导线与压力传感器等效开关K1的端子C连接，压力传感器等效开关K1的端子 D通过导线与AC220V电源的L端连接;电磁阀中的接线端子A通过导线与继电器J1常闭 触点组中的端子S2连接，电磁阀中的接线端子B通过导线与AC220V电源的N端连接，继 电器J1常闭触点组中的端子S1通过导线与继电器J2常开触点组中的端子S4连接，继电器 J2常开触点组中的端子S3通过导线与AC220V电源的L端连接，即电磁阀线圈的供电电源 受净水机水泵M和压力传感器的工作状态控制;在净水机储水箱水位传感器等效开关K2 为低压接通型即水满时K2将净水机电控板传感信号输入端子E和F之间开路而令净水机停 机、缺水时K2将净水机电控板传感信号输入端子E和F之间短路而令净水机启动的条件下， 压力传感器选用低压接通型，即低水压时压力传感器等效开关K1接通，高水压时压力传感 器等效开关K1断开;继电器J1中的电磁线圈通过导线与净水机水泵M的电源并联;继电 器J2常开触点组中的端子S7、S8通过导线串接在净水机储水箱水位传感器信号回路中，即 端子S7、S8所在的继电器J2常开触点组与净水机储水箱水位传感器等效开关K2串联连接， 继电器J2中电磁线圈的一端通过导线与AC220V电源的N端连接，另一端通过导线与压力 传感器等效开关K1的端子C连接，压力传感器等效开关K1的端子D通过导线与AC220V 电源的L端连接;电磁阀中的接线端子A通过导线与继电器J1常闭触点组中的端子S2连 接，电磁阀中的接线端子B通过导线与AC220V电源的N端连接，继电器J1常闭触点组中 的端子S1通过导线与继电器J2常开触点组中的端子S4连接，继电器J2常开触点组中的端 子S3通过导线与AC220V电源的L端连接，即电磁阀线圈的供电电源受净水机水泵M和压 力传感器的工作状态控制。
本发明的有益效果是：采用本发明的技术方案后，可以自动高效利用净水机产生的废水， 既不浪费一滴水，又不需要人为管理，并且结构简单、成本低廉、通用性强，便于推广。
上述说明仅为本发明技术方案特征部分的概述，为使专业技术人员能够更清楚本发明的 技术手段，并可依照说明书的内容予以实施，下面以本发明的较佳实施例配合附图做详细说 明。
