申请日2015.04.20
公开(公告)日2015.08.26
IPC分类号E03F5/22; E03F1/00; E03F5/14
摘要

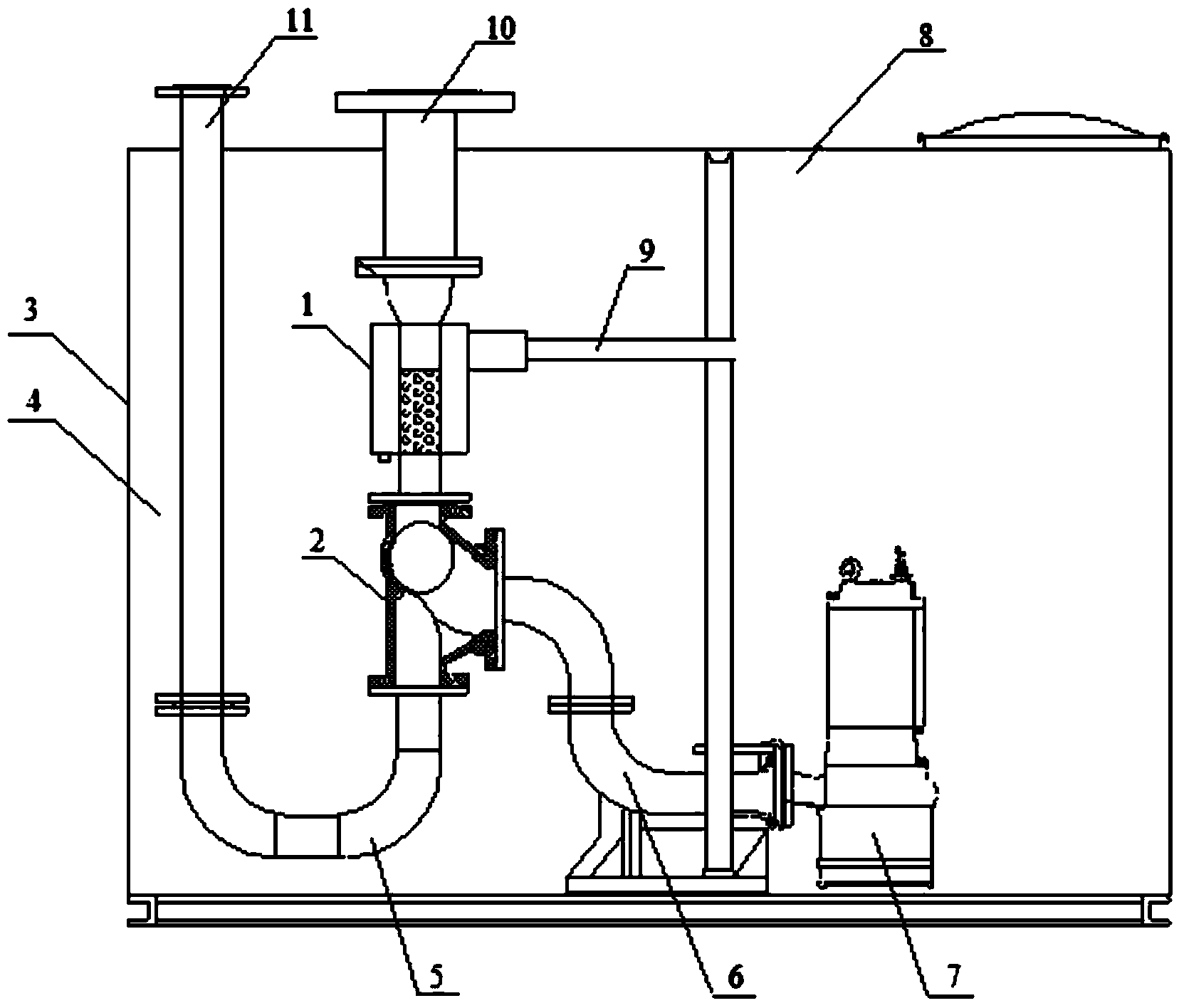

本发明公开了一种旋流式一体化污水提升设备，包括设备功能区和储水箱;设备功能区内设有固液分离装置和球形双向排污装置。进水口与固液分离装置相连，固液分离装置的下端出水口与球形双向排污装置连接;球形双向排污装置下端的出水口与储渣管连接，储渣管与排渣口连接;球形双向排污装置侧方通过压力进水管与储水箱相连，储水箱的压力出水口处设有加压水泵。污废水进入固液分离装置，分离后的污水进入储水箱，杂物经过球形双向排污装置进入储渣管;当水泵工作时，储水箱内的带压污水端进入储渣管，与储渣管内的杂物一起排出室外。本设备有效杜绝了杂物进入储水箱与水泵直接接触造成水泵堵塞，避免了杂物在过滤器内停留造成过滤网孔堵塞。
权利要求书
1.一种旋流式一体化污水提升设备，包括设备本体，其特征在于： 所述设备本体包括设备功能区和储水箱;所述的设备功能区内设有固 液分离装置和球形双向排污装置;
所述的固液分离装置包括内腔室和外腔室;所述内腔室包括由上 至下设置的进水管、滤水管和出水管;所述进水管、滤水管和出水管 的内壁均为螺旋形结构;所述进水管的进水口延伸至所述设备本体顶 部的上方;所述出水管的下端为第一出水口;所述内腔室与设于所述 内腔室外围的壳体之间的空间为所述的外腔室，所述壳体侧面的上方 设有排水口，所述排水口通过排水管与所述储水箱相连;
所述的球形双向排污装置为三通结构;所述三通结构包括互相垂 直的轴向管道和横向管道;所述的轴向管道包括轴向上管道和轴向下 管道;所述的轴向上管道、横向管道和轴向下管道之间通过阀室相连; 所述阀室内设置有圆弧整体式滑道和球形阀瓣，所述球形阀瓣在所述 圆弧整体式滑道上滚动;所述圆弧整体式滑道采用全水流通道;
所述轴向上管道的上方为自重进水口，所述自重进水口与所述第 一出水口相连;所述轴向下管道的下方为第二出水口，所述第二出水 口与储渣管相连;所述储渣管的排渣口延伸至所述设备本体顶部的上 方;所述横向管道的右端为压力进水口，所述压力进水口通过压力进 水管与储水箱的压力出水口相连;所述的压力出水口处设置有加压水 泵。
2.根据权利要求1所述的一种旋流式一体化污水提升设备，其特 征在于：所述的进水管、滤水管和出水管由上至下连为一体;所述进 水管的管径从上至下逐渐变小。
3.根据权利要求1所述的一种旋流式一体化污水提升设备，其特 征在于：所述滤水管的管壁上开设有若干个滤水孔，所述滤水孔的高 度低于所述排水口的高度。
4.根据权利要求1所述的一种旋流式一体化污水提升设备，其特 征在于：所述外腔室壳体的底部设有排污口，便于清洗外腔室;所述 的排污口和所述的排水口分别设置于所述外腔室壳体的两侧;所述外 腔室的通径为所述内腔室通径的两倍以上。
5.根据权利要求1所述的一种旋流式一体化污水提升设备，其特 征在于：所述的圆弧整体式滑道包括两段，分别为第一圆弧滑道和第 二圆弧滑道;所述第一圆弧滑道的左端与所述轴向管道的管壁相连， 所述第一圆弧滑道的右端与所述第二圆弧滑道的左端相连;所述第二 圆弧滑道的右端与所述横向管道的管壁相连;所述第一圆弧滑道的圆 心位于所述第一圆弧滑道的下方，所述第二圆弧滑道的圆心位于所述 第二圆弧滑道的上方。
6.根据权利要求1所述的一种旋流式一体化污水提升设备，其特 征在于：所述轴向上管道的左侧管壁上设有向左凸起的第一弧形面， 所述第一弧形面与所述球形阀瓣相匹配;所述第一弧形面的下端与所 述圆弧整体式滑道的左端相连。
7.根据权利要求1所述的一种旋流式一体化污水提升设备，其特 征在于：所述横向管道的管口处设有第二弧形面，所述的第二弧形面 设于所述横向管道管口的上、下两方;位于所述横向管道下方的第二 弧形面与所述圆弧整体式滑道的右端相连。
8.根据权利要求1所述的一种旋流式一体化污水提升设备，其特 征在于：所述轴向上管道和所述轴向下管道的管径为公称口径，所述 横向管道的管径为所述公称口径的1.1～1.5倍。
9.根据权利要求1所述的一种旋流式一体化污水提升设备，其特 征在于：所述的球形阀瓣采用空心碳钢球外包橡胶;所述压力进水管 与所述横向管道之间通过拆卸式法兰相连。
10.根据权利要求1所述的一种旋流式一体化污水提升设备，其 特征在于：所述储渣管为U型储渣管。
说明书
一种旋流式一体化污水提升设备
技术领域
本发明涉及一种污水提升设置，更具体地说涉及一种旋流式一体 化污水提升设备。应用在给排水行业上，特别适用于建筑物低于市政 排污管道的固液分离污、废水排放行业上。
背景技术
目前建筑地下室污水提升一体化设备为防止污物堵塞水泵，采用 反冲洗过滤装置让污物和水泵不直接接触，污物不会堵塞水泵，不用 清掏污物，水泵寿命延长。但污水进入设备储水箱时，污水量大会产 生水泵反转，造成叶轮紧固件松落和水泵电机发电降低使用寿命。另 设备储水箱内水泵启动会造成带压污水在反冲洗过滤装置内泄压、泄 流，同时污物也会阻塞过滤网眼，仍需要人工清堵。从而造成设备不 能长期连续使用。
发明内容
为了克服现有的一体化污水提升设备上述的缺点，本发明提出一 种旋流式一体化污水提升设备，该污水提升设备可确保污、废水中的 固体杂物不与集水箱内水泵接触，能把污、废水中杂物彻底排出室外， 不会堵塞水泵。
本发明解决技术问题所采用的技术方案是：一种旋流式一体化污 水提升设备，包括设备本体，所述设备本体包括设备功能区和储水箱; 所述的设备功能区内设有固液分离装置和球形双向排污装置。
所述的固液分离装置包括内腔室和外腔室;所述内腔室包括由上 至下设置的进水管、滤水管和出水管;所述进水管、滤水管和出水管 的内壁均为螺旋形结构;所述进水管的进水口延伸至所述设备本体顶 部的上方;所述出水管的下端为第一出水口;所述内腔室与设于所述 内腔室外围的壳体之间的空间为所述的外腔室，所述壳体侧面的上方 设有排水口，所述排水口通过排水管与所述储水箱相连。
所述的球形双向排污装置为三通结构;所述三通结构包括互相垂 直的轴向管道和横向管道;所述的轴向管道包括轴向上管道和轴向下 管道;所述的轴向上管道、横向管道和轴向下管道之间通过阀室相连; 所述阀室内设置有圆弧整体式滑道和球形阀瓣，所述球形阀瓣在所述 圆弧整体式滑道上滚动;所述圆弧整体式滑道采用全水流通道。
所述轴向上管道的上方为自重进水口，所述自重进水口与所述第 一出水口相连;所述轴向下管道的下方为第二出水口，所述第二出水 口与储渣管相连;所述储渣管的排渣口延伸至所述设备本体顶部的上 方;所述横向管道的右端为压力进水口，所述压力进水口通过压力进 水管与储水箱的压力出水口相连;所述的压力出水口处设置有加压水 泵。
进一步地，所述的进水管、滤水管和出水管由上至下连为一体; 所述进水管的管径从上至下逐渐变小。
进一步地，所述滤水管的管壁上开设有若干个滤水孔，所述滤水 孔的高度低于所述排水口的高度。
进一步地，所述外腔室壳体的底部设有排污口，便于清洗外腔室; 所述的排污口和所述的排水口分别设置于所述外腔室壳体的两侧;所 述外腔室的通径为所述内腔室通径的两倍以上。
进一步地，所述的圆弧整体式滑道包括两段，分别为第一圆弧滑 道和第二圆弧滑道;所述第一圆弧滑道的左端与所述轴向管道的管壁 相连，所述第一圆弧滑道的右端与所述第二圆弧滑道的左端相连;所 述第二圆弧滑道的右端与所述横向管道的管壁相连;所述第一圆弧滑 道的圆心位于所述第一圆弧滑道的下方，所述第二圆弧滑道的圆心位 于所述第二圆弧滑道的上方。
进一步地，所述轴向上管道的左侧管壁上设有向左凸起的第一弧 形面，所述第一弧形面与所述球形阀瓣相匹配;所述第一弧形面的下 端与所述圆弧整体式滑道的左端相连。
进一步地，所述横向管道的管口处设有第二弧形面，所述的第二 弧形面设于所述横向管道管口的上、下两方;位于所述横向管道下方 的第二弧形面与所述圆弧整体式滑道的右端相连。
进一步地，所述轴向上管道和所述轴向下管道的管径为公称口 径，所述横向管道的管径为所述公称口径的1.1～1.5倍。
进一步地，所述的球形阀瓣采用空心碳钢球外包橡胶;所述压力 进水管与所述横向管道之间通过拆卸式法兰相连。
进一步地，所述储渣管为U型储渣管。
本发明的有益效果是：与现有技术相比，本发明提供的旋流式 一体化污水提升设备具有以下几点优势：
(1)结构简单、设计合理、运行可靠，球形阀瓣不易堵塞。
(2)双向止回，污水、污物分开排放，污物与加压水泵完全不 接触，避免造成加压水泵堵塞;同时也避免了污水回流对设备造成的 伤害。
(3)圆弧整体式滑道采用全水流通道，流量大，阻力小，节能、 噪音低。
