申请日2015.03.12
公开(公告)日2015.07.22
IPC分类号F24H9/00; F24J3/00; F28D1/06
摘要

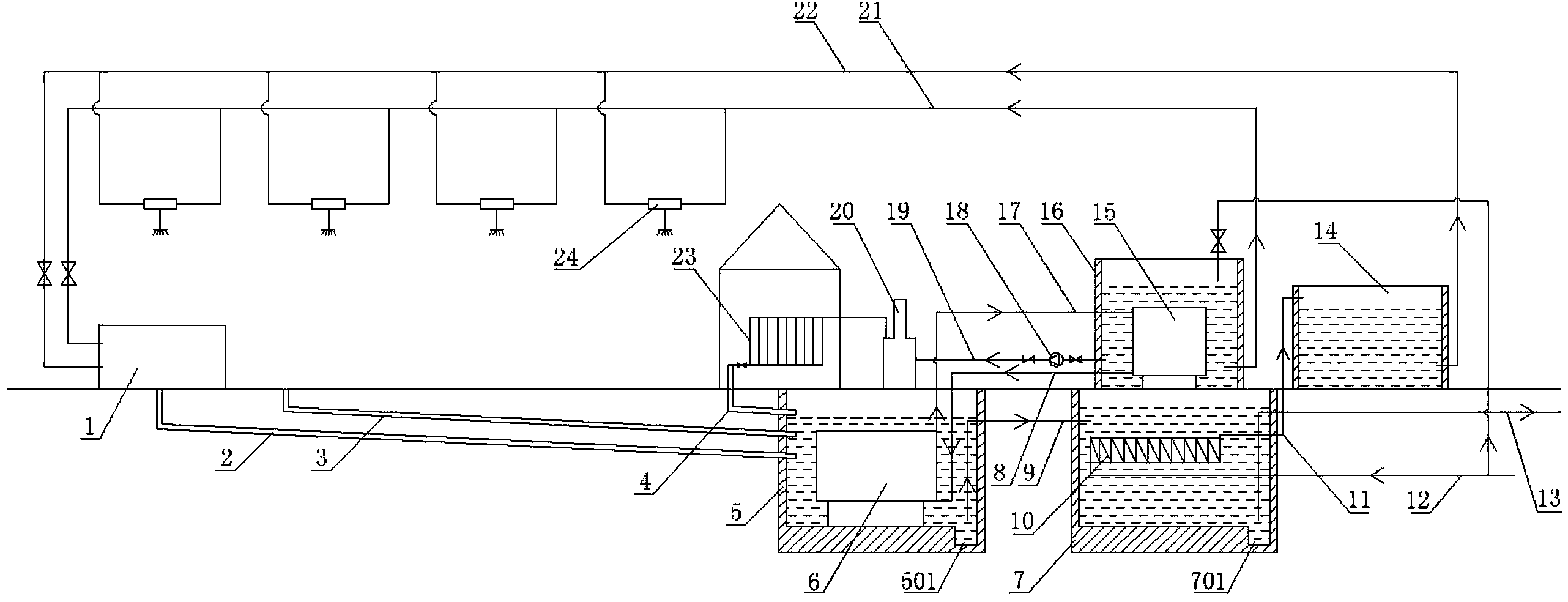

本实用新型公开了一种浴池废水余热节能回收系统，包括冷水箱和热水箱，还设有第一集水池和第二集水池，第一集水池的进水口分别与浴池的泡澡池排水管、喷头落地废水排水管连通，在第一集水池内设有第一换热器，在第二集水池内设有热水机组，在冷水箱内设有第二换热器，第一换热器的进水口和出水口与第二换热器的出水口和进水口分别连通，第一集水池与第二集水池通过溢流管相互连通，所述热水机组的冷水入口连接自来水管，热水机组的热水出口与热水箱的进水口连通。有益效果是：能够回收利用浴池排放废水的余热，余热回收率高，有效提高浴池热水机组的热能利用率，可降低浴池运行成本，节能效果好。
摘要附图
权利要求书
1.一种浴池废水余热节能回收系统，包括冷水箱和热水箱，其特征是： 还设有第一集水池和第二集水池，第一集水池的进水口分别与浴池的泡澡池 排水管、喷头落地废水排水管连通，在第一集水池内设有第一换热器，在第 二集水池内设有热水机组，在冷水箱内设有第二换热器，第一换热器的进水 口和出水口与第二换热器的出水口和进水口分别连通，第一集水池与第二集 水池通过溢流管相互连通，所述热水机组的冷水入口连接自来水管，热水机 组的热水出口与热水箱的进水口连通。
2.根据权利要求1所述的浴池废水余热节能回收系统，其特征是：在第 一集水池内底面一侧设有第一沉淀槽，以便于收集废水中的赃物。
3.根据权利要求1所述的浴池废水余热节能回收系统，其特征是：在第 二集水池内底面一侧设有第二沉淀槽，以便于收集废水中的赃物。
4.根据权利要求1所述的浴池废水余热节能回收系统，其特征是：在第 二集水池内设有排水管，用于排走换热后的废水。
5.根据权利要求1所述的浴池废水余热节能回收系统，其特征是：所述 第一集水池的进水口还与桑拿间散热器排水管连通。
6.根据权利要求1所述的浴池废水余热节能回收系统，其特征是：所述 冷水箱的一个出水口通过管路和水泵与蒸汽发生器的进水口连通，蒸汽发生 器的排气口与桑拿间散热器入口连通。
7.根据权利要求1所述的浴池废水余热节能回收系统，其特征是：热水 箱的出水口和冷水箱的另一个出水口依次与每个淋浴器的混水阀和泡澡池的 进水口通过管路连通。
说明书
浴池废水余热节能回收系统
技术领域
本实用新型涉及一种节能回收系统，特别涉及一种浴池废水余热 节能回收系统。
背景技术
随着人们生活水平的逐渐提高,城市中的洗浴场所越来越多，人 们洗浴消费的投入也逐渐增加，洗浴场所消耗的煤、电或燃气等耗能 损失逐年增高。对于常规大型集中洗浴而言,由于洗浴热水流量大、 用水集中,且系统中的废水一般直接排入污水系统，这样排泄的大量 废水，以每吨废水温度为30-40度计算，其能源浪费约4000大卡的 煤炭1公斤，每吨30-40度废水排掉大约浪费5千瓦时电能。污水中 所含高于环境温度的热量被浪费,对其进行余热回收具有较大的经济 价值，而且在能源日益消耗、日趋枯竭的情况下，洗浴场所热能回收 更有节能减排的环境效益和社会效益。
实用新型内容
本实用新型所要解决的技术问题是提供一种浴池废水余热节能 回收系统，该系统能够回收利用浴池排放废水的余热，提高热能利用 率，降低运行成本。
为解决上述问题，本实用新型采用如下技术方案：
一种浴池废水余热节能回收系统，包括冷水箱和热水箱，其特殊 之处是：还设有第一集水池和第二集水池，第一集水池的进水口分别 与浴池的泡澡池排水管、喷头落地废水排水管连通，在第一集水池内 设有第一换热器，在第二集水池内设有热水机组，在冷水箱内设有第 二换热器，第一换热器的进水口和出水口与第二换热器的出水口和进 水口分别连通，第一集水池与第二集水池通过溢流管相互连通，所述 热水机组的冷水入口连接自来水管，热水机组的热水出口与热水箱的 进水口连通。
优选的是，在第一集水池内底面一侧设有第一沉淀槽，以便于收 集废水中的赃物。
优选的是，在第二集水池内底面一侧设有第二沉淀槽，以便于收 集废水中的赃物。
优选的是，在第二集水池内设有排水管，用于排走换热后的废水。
优选的是，所述第一集水池的进水口还与桑拿间散热器排水管连 通。
优选的是，所述冷水箱的一个出水口通过管路和水泵与蒸汽发生 器的进水口连通，蒸汽发生器的排气口与桑拿间散热器入口连通。
优选的是，热水箱的出水口和冷水箱的另一个出水口依次与每个 淋浴器的混水阀和泡澡池的进水口通过管路连通。
本实用新型的有益效果是：通过第一换热器和第二换热器能够置 换第一集水池内废水的热量为冷水箱内的冷水预热，通过溢流管将第 一次换热后的废水导入到第二集水池内与热水机组进行二次换热，能 够节省热水机组的工作时间，因此该系统能够回收利用浴池排放废水 的余热，余热回收率高，有效提高浴池热水机组的热能利用率，可降 低浴池运行成本，节能效果好。
