申请日2015.07.04
公开(公告)日2016.02.17
IPC分类号C02F1/52; F24J2/00; F24J2/12
摘要
一种用于污水处理的絮凝池，包括：池体、折流板、进水管、出水管、推进器、太阳能换热器;在池体一个端壁上部设有进水管，池体另一个端壁上部设有出水管;在池体内设有与端壁平行的折流板，折流板为三块，三块折流板将池体沿长度方向分隔为四段，折流板侧沿与池体内壁相接;在池体侧壁上装有太阳能换热器，太阳能换热器的吸热部固定在侧壁外侧，太阳能换热器的放热部固定在侧壁内侧，吸热部和放热部通过管路连接;在被折流板分隔的每段池体内的底部设有推进器。本实用新型优化了反应池的设计，在其上设有太阳能换热器以适应地区气候，利用自然资源提高反应效率和效果。
权利要求书
1.一种用于污水处理的絮凝池，其特征在于：包括：池体、折流板、进水管、出水管、推进器、太阳能换热器;池体上部敞口，在池体一个端壁上部设有进水管，池体另一个端壁上部设有出水管;在池体内设有与端壁平行的折流板，折流板为三块，三块折流板将池体沿长度方向分隔为四段，折流板侧沿与池体内壁相接，前后两块折流板上沿与池体上沿齐平，前后两块折流板下沿与池底面之间留有空隙，中部折流板上沿低于池体上沿，中部折流板下沿与池底相接;在池体侧壁上装有太阳能换热器，太阳能换热器的吸热部固定在侧壁外侧，太阳能换热器的放热部固定在侧壁内侧，吸热部和放热部通过管路连接;在被折流板分隔的每段池体内的底部设有推进器。
2.如权利要求1所述的用于污水处理的絮凝池，其特征在于：太阳能换热器的吸热部为真空管吸热部件，吸热部和放热部分别在它们的顶部和底部联通。
3.如权利要求1所述的用于污水处理的絮凝池，其特征在于：太阳能换热器设置在池体的一个侧壁上。
4.如权利要求1～3任意一项所述的用于污水处理的絮凝池，其特征在于：用于污水处理的絮凝池还包括光反射锅，光反射锅其内壁为抛物面，光反射锅将太阳光汇聚到太阳能换热器的吸热部上。
5.如权利要求4所述的用于污水处理的絮凝池，其特征在于：与太阳能换热器配合的光反射锅为多个。
说明书
用于污水处理的絮凝池
技术领域：
本实用新型涉及污水处理技术领域，特别涉及一种用于污水处理的絮凝池。
背景技术：
在污水处理工艺中，需要将混凝剂、絮凝剂、助凝剂等加入到污水中进行物理化学反应，形成沉淀物。研究表明温度对反应及絮凝的影响比较显著，综合来看，水温在27～30℃时，对SS、BOD5、COD、NH3-N、TP的去除率最优，水温低于20℃时去除率明显较低。
对于活性污泥法处理污水，活性污泥的粒度、表面电荷、密度和微生物组分受运行温度的影响较大，从而也会对活性污泥脱水性能、沉降性产生影响。研究表明，在常温条件下运行时，影响污泥比阻的主要因素是活性污泥的颗粒大小;在温度较低的运行条件下，影响污泥比阻的主要因素是活性污泥的颗粒密度。低温(小于20℃)条件下会产生大量丝状菌，使污泥絮体疏松、密度减小，进一步导致污泥比阻和沉降指数增大。
温度影响微生物的增长数量和增长速率，从而影响污染物的去除率。在适宜的温度范围内，温度提高10℃，可使微生物加速生长1倍。
在絮凝剂的使用过程中有些常常达不到预期的最佳效果，也就说没有最大的发挥絮凝的作用，其原因主要有温度的影响、水体PH值的影响、絮凝剂投加量的影响、搅拌速度和时间的影响等等。
不同种类的絮凝剂对胶体的凝聚能力是不同的。提高絮凝剂用量，可以改善水的絮凝效果，但是当絮凝剂用量超过一定数值后，水中胶体则由原来带负电荷转变为带正电荷(所谓“超荷状态”)，由于絮凝剂胶体“同性相斥”，会使已“脱稳”的胶体又重新获得稳定，因而絮凝效果显著变坏。
水温对絮凝效果的影响，一般来讲，随着水温的降低，絮凝剂的水解速度缓慢，颗粒的“布朗运动”强度也减弱，形成絮凝物所需时间增长;另外低温下形成的絮凝物细而松散，澄清效果变差。
通常情况下水温升高絮凝效果则会提高，在低温条件下，必须增加絮凝剂用量。另一方面，水温过高，形成的絮凝体细小，污泥含水率增大，难以处理。所以，水温过高或过低对絮凝均不利。一般水温条件宜控制在20-30℃。
由此可见，絮凝剂的絮凝过程是复杂的物理化学作用的结果，把握好温度的高低，以便发挥最优絮凝效果，创造更大的使用效益。
对于西北地区来说，全年早晚温差大，晴天多日照充足，冬季寒冷，如果能充分利用太阳能提高污水处理的水温，处理效果会有明显提升，同时提高处理量，减少药剂的投放。
发明内容：
鉴于此，有必要设计一种能够地域自然资源提高污水温度的用于污水处理的絮凝池。

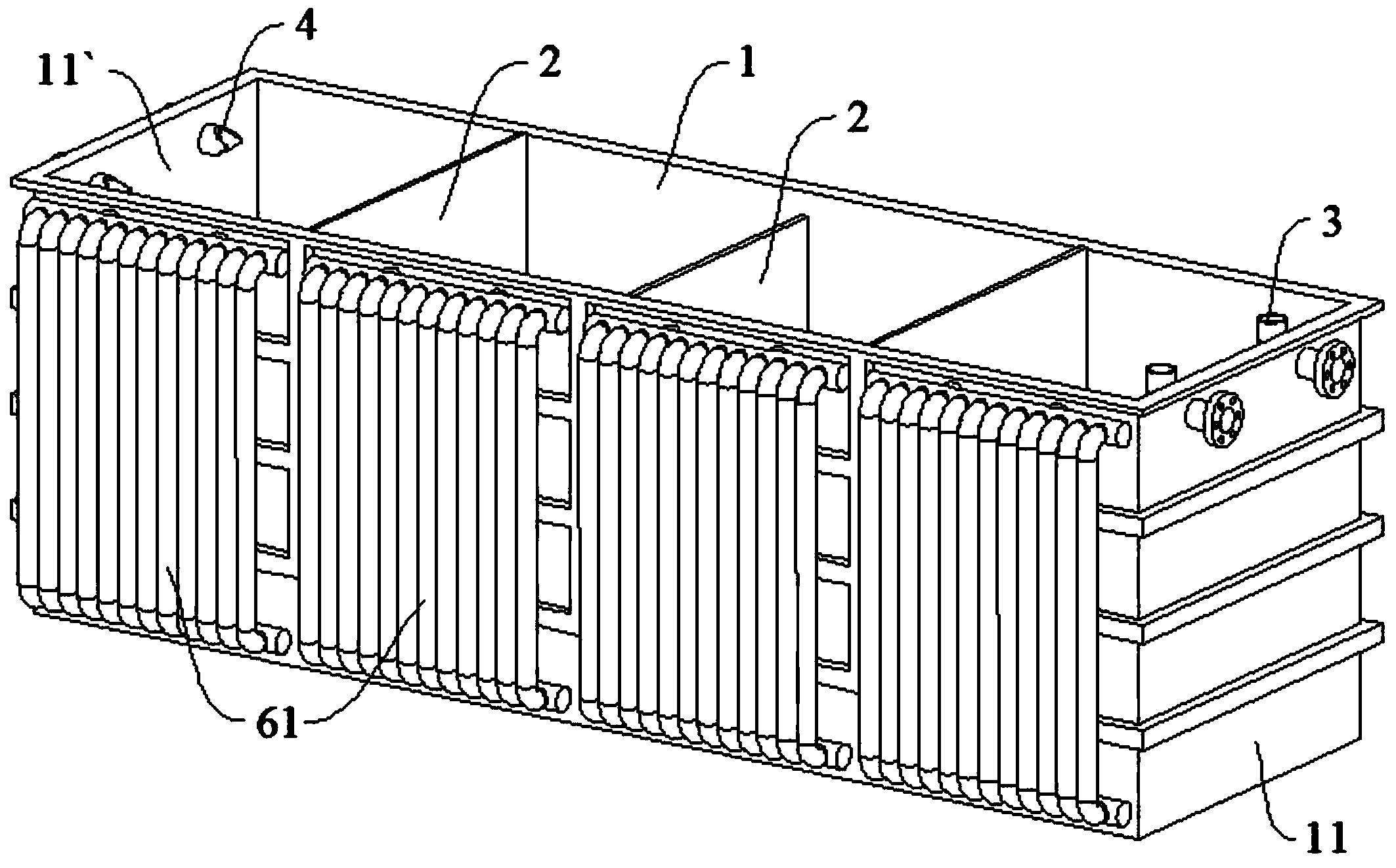

一种用于污水处理的絮凝池，包括：池体、折流板、进水管、出水管、推进器、太阳能换热器;池体上部敞口，在池体一个端壁上部设有进水管，池体另一个端壁上部设有出水管;在池体内设有与端壁平行的折流板，折流板为三块，三块折流板将池体沿长度方向分隔为四段，折流板侧沿与池体内壁相接，前后两块折流板上沿与池体上沿齐平，前后两块折流板下沿与池底面之间留有空隙，中部折流板上沿低于池体上沿，中部折流板下沿与池底相接;在池体侧壁上装有太阳能换热器，太阳能换热器的吸热部固定在侧壁外侧，太阳能换热器的放热部固定在侧壁内侧，吸热部和放热部通过管路连接;在被折流板分隔的每段池体内的底部设有推进器。推进器为由电机带动的螺旋桨，在本实用新型中，推进器不但用于混合投放到污水中的药剂，使接触、反应更充分，同时其还起到将放热部侧的高温污水与远离该侧的低温污水混合换热。
优选的，太阳能换热器的吸热部为真空管吸热部件，吸热部和放热部分别在它们的顶部和底部联通。当吸热部内的换热介质吸收热量后，温度升高，密度减小，高温换热介质向上运动进入放热部顶端，而比重大的低温换热介质从放热部底端流入吸热部，从而形成循环。
优选的，太阳能换热器设置在池体的一个侧壁上，制造最为经济，在设计施工时需要将该侧壁面南。
优选的，用于污水处理的絮凝池还包括光反射锅，光反射锅其内壁为抛物面，光反射锅将太阳光汇聚到太阳能换热器的吸热部上。通过光反射锅可以利用更多的太阳辐射，使换热效率更高，温度也更高。
优选的，与太阳能换热器配合的光反射锅为多个。西北地广人稀，并且污水处理厂一般建在郊外，使用光反射锅阵列来进行光热转换在提高效率的同时并不会造成土地的浪费。
本实用新型优化了反应池的设计，在其上设有太阳能换热器以适应地区气候，利用自然资源提高反应效率和效果。
