申请日2015.04.20
公开(公告)日2015.08.12
IPC分类号C02F1/30
摘要

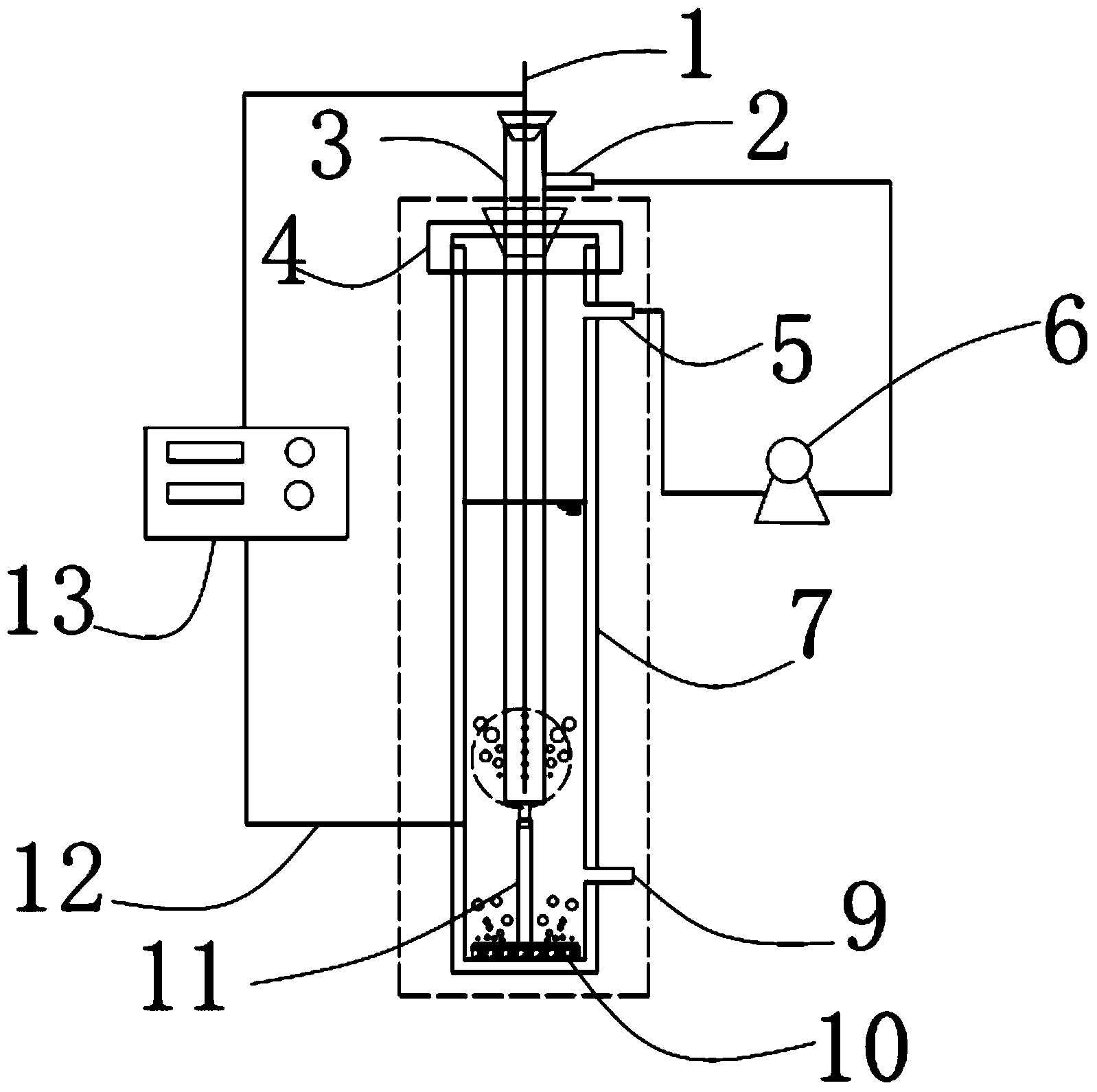

本发明公开了一种线板放电等离子体污水处理装置，它包括反应容器、末端插入所述反应容器内的石英套管、气体循环泵，所述石英套管的末端连通导气管，所述导气管的另一端连通曝气头，所述的石英套管内插入内部电极，所述内部电极的一端连接高频高压电源的正极，所述高频高压电源的负极连接外部电极的一端，所述外部电极的另一端引入反应容器内对应所述的内部电极，所述石英套管的首端封闭且设在所述的反应容器外，所述的石英套管上还设有进气口，所述的反应容器上还设有出气口和取样口，所述的出气口和进气口通过气体循环泵形成气体循环通道。该装置操作简单、处理成本低、适用范围广、处理效果稳定、无二次污染，对难降解污染物的降解效果显著。
权利要求书
1.一种线板放电等离子体污水处理装置，其特征在于它包括反应容器、 末端插入所述反应容器内的石英套管、气体循环泵，所述石英套管的末端连通 导气管，所述导气管的另一端连通曝气头，所述的曝气头设置在所述反应容器 内的底部，所述石英套管末端的管壁上设有放电微孔，所述的石英套管内插入 内部电极，所述内部电极的一端连接高频高压电源的正极，所述高频高压电源 的负极连接外部电极的一端，所述外部电极的另一端引入反应容器内对应所述 的内部电极，所述石英套管的首端封闭且设在所述的反应容器外，所述的石英 套管上还设有进气口，所述的反应容器上还设有出气口和取样口，所述的出气 口和进气口分别连通所述气体循环泵的气体进口端和气体出口端形成气体循环 通道。
2.根据权利要求1所述的装置，其特征在于所述反应容器的形状为筒 状，所述反应容器的开口端加盖有顶盖，所述的顶盖上开设有孔，所述石英套 管的末端通过所述的孔引入所述的反应容器内。
3.根据权利要求1所述的装置，其特征在于所述的放电微孔为多个，四 面对称设在所述石英套管的管壁上。
4.根据权利要求3所述的装置，其特征在于所述的放电微孔设在所述石 英套管末端以上10mm处，孔间距为5mm，共24个，所述放电微孔的半径为 0.5mm。
5.根据权利要求1所述的装置，其特征在于所述的曝气头为气泡石。
6.根据权利要求1所述的装置，其特征在于所述的取样口设在所述反应 容器底部的侧壁上。
7.根据权利要求1所述的装置，其特征在于所述的进气口设置在所述石 英套管首端的管壁上。
说明书
一种线板放电等离子体污水处理装置
技术领域
本发明属于水污染净化处理领域，具体涉及到一种线板放电等离子体污水 处理装置。
背景技术
等离子体技术是近年来出现的一种较为前沿的高级氧化技术，兼具有臭氧 氧化、紫外光降解、自由基氧化、热解和高能电子辐射等多种作用为一体，能 有效去除废水中的各种污染物，放电是低温等离子体产生的主要方法，放电等 离子体中有氧化性极强的·OH、·H、·O、O3等活性粒子，并伴随着高温氧化、 紫外辐射、冲击波等效应，有机物在这些综合效应的作用下，最终将降解为 CO2、H2O或其它有机物质。具有处理周期短、效率高、无二次污染、适用范 围广等优点。
随着经济社会的不断发展，出现各类新兴难降解污染物，这些污染物不断 排放到自然水体中并形成累积作用，严重威胁人类健康和水生生态系统的安 全。当前针对于处理难降解污染物的技术相对较少，应用条件有限，不能很好 的满足降解要求;因此急需发展一种高效处理难降解污染物的技术。
发明内容
本发明的目的在于针对背景技术提出的技术问题，提供一种线板放电等离 子体污水处理装置，本装置设计简单、投资低、操作容易、处理效果好和无二 次污染等优点，可以应用于高效处理难降解污染废水领域。
本发明的目的可以通过以下技术方案实现：
一种线板放电等离子体污水处理装置，它包括反应容器、末端插入所述反 应容器内的石英套管、气体循环泵，所述石英套管的末端连通导气管，所述导 气管的另一端连通曝气头，所述的曝气头设置在所述反应容器内的底部，所述 石英套管末端的管壁上设有放电微孔，所述的石英套管内插入内部电极，所述 内部电极的一端连接高频高压电源的正极，所述高频高压电源的负极连接外部 电极的一端，所述外部电极的另一端引入反应容器内对应所述的内部电极，所 述石英套管的首端封闭且设在所述的反应容器外，所述的石英套管上还设有进 气口，所述的反应容器上还设有出气口和取样口，所述的出气口和进气口分别 连通所述气体循环泵的气体进口端和气体出口端形成气体循环通道。接通高频 高压电源，内部电极与液体之间放电产生等离子体，等离子体与待处理液混 合，降解水体中的污染物质。
所述的导气管作为气体通道，分流石英套管中的一部分气流到曝气头，产 生曝气作用。
优选的，所述的进气口设置在所述石英套管首端的管壁上。
作为一种优选技术方案，所述反应容器的形状为筒状，所述反应容器的开 口端加盖有顶盖，所述的顶盖上开设有孔，所述石英套管的末端通过所述的孔 引入所述的反应容器内。
作为一种优选技术方案，所述的放电微孔为多个，四面对称设在所述石英 套管的管壁上。
上述的放电微孔设在所述石英套管末端以上10mm处，孔间距为5mm，共 24个。所述放电微孔的半径为0.5mm。
所述的曝气头为气泡石。并通过导气管与石英套管相连。
所述的取样口设在所述反应容器底部的侧壁上，通过注射针头取样。
使用时，所述的外部电极与反应容器内的反应液接触，形成内部电极与液 面之间的放电。
所述的内部电极为铜柱。所述石英套管的首端采用橡胶塞封闭。
所述的进气口设置在距石英套管顶部20mm的位置。
所述的顶盖通过螺纹连接的方式加盖在所述反应容器上。
线板放电等离子体技术作为一种高效放电等离子技术，具有放电效率高， 降解污染物质效果佳，可灵活设计等优点，在污水处理领域具有非常广阔的应 用前景。
本发明的有益效果
(1)选用石英作为套管的材质，可抵御发电过程中产生的高温，防止损 坏。
(2)石英套管下部管壁上开放电微孔，气体循环泵泵入的气体通过放电微 孔进入反应液，在内部电极与液体之间形成空气通道，有利于线板放电，并能 快速将产生的活性物质混入反应液中进行反应。
(3)放电微孔直径为1mm，可有效利用液体张力，避免液体灌入石英套 管。
(4)气体循环泵将反应容器中的气氛不断循环通入反应液中，可重复利用 放电过程中产生的臭氧。
(5)反应容器底部设置曝气头，利用气体循环系统的气体对反应液进行曝 气，使反应液处于紊流状态，加快传质效率，并可使加入的催化剂处于悬浮状 态。
