污泥制备营养土技术

发布时间:2018-4-23 13:22:44  中国污水处理工程网

  申请日2015.03.13

  公开(公告)日2015.10.07

  IPC分类号C02F11/00; C05F7/00; C02F11/14

  摘要

  本实用新型公开了一种污泥制备营养土装置,属于污泥处理技术领域。所述污泥制备营养土装置包括:污泥絮凝池;导流机构一端与所述污泥絮凝池连接;分流机构与所述导流机构另一端连接;驱动机构,穿过所述分流机构;搅拌机构与所述驱动机构连接,所述搅拌机构设置在所述分流机构下方;定型机构,设置在所述搅拌机构下方。本实用新型污泥制备营养土装置可将污泥进行处理得到所需的培养土,保护环境,节约资源。

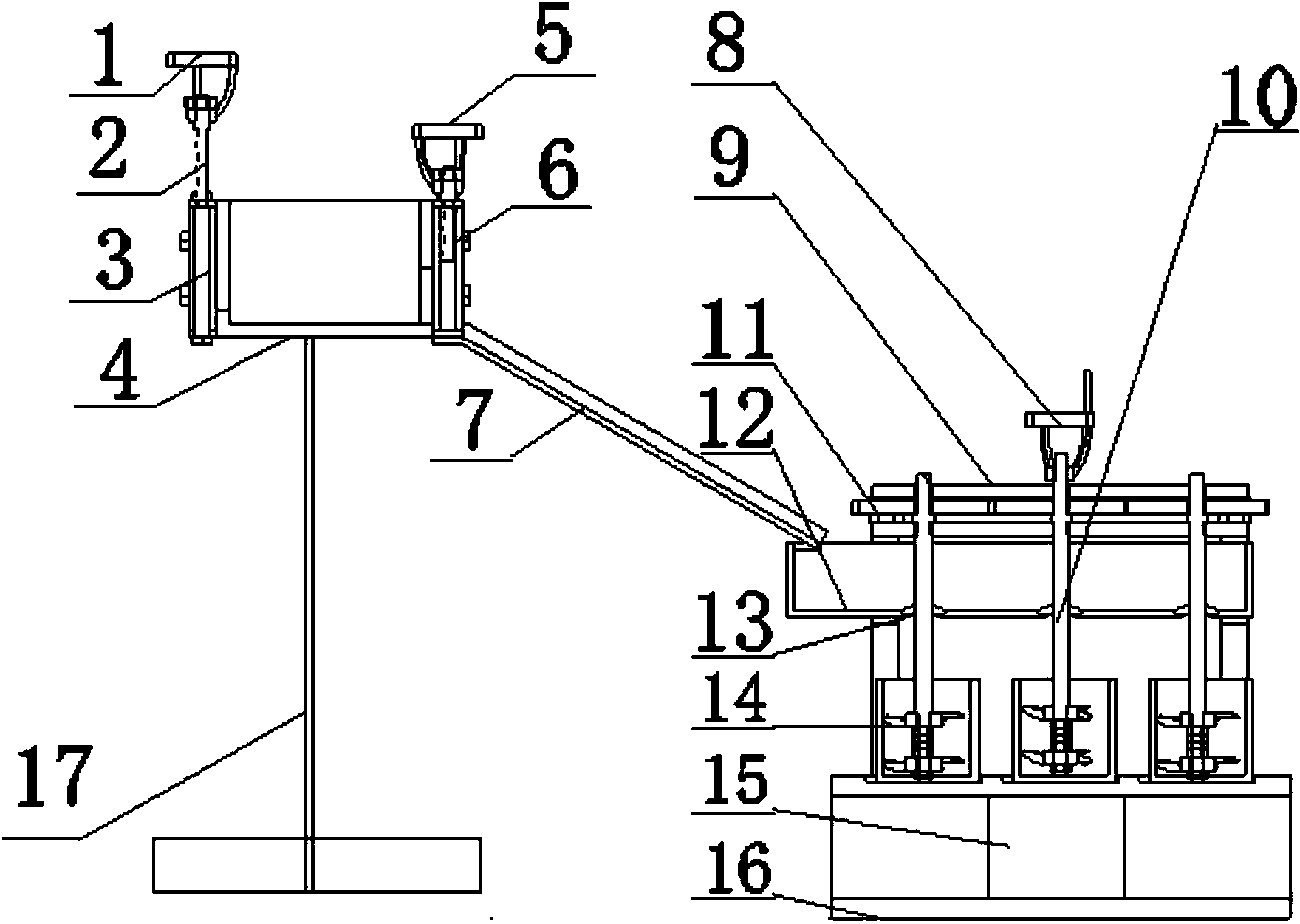

  摘要附图



  权利要求书

  1.一种污泥制备营养土装置,其特征在于,包括:

  污泥絮凝池;

  导流机构,一端与所述污泥絮凝池连接;

  分流机构,与所述导流机构另一端连接;

  驱动机构,穿过所述分流机构;

  搅拌机构,与所述驱动机构连接,所述搅拌机构设置在所述分流机构 下方;

  定型机构,设置在所述搅拌机构下方;

  其中,所述污泥在所述污泥絮凝池中絮凝完毕后通过所述导流机构进 入所述分流机构,所述污泥通过所述分流机构进入所述搅拌机构,所述驱 动机构驱动所述搅拌机构动作,搅拌完成后,所述污泥通过所述搅拌机构 进入所述定型机构。

  2.根据权利要求1所述的污泥制备营养土装置,其特征在于,所述污 泥絮凝池包括:

  池体(4),两端开设有孔;

  排水部件,设置在所述池体(4)开设孔一端;

  排泥部件,设置在所述池体(4)开设孔另一端,所述排泥部件与所述 导流机构连接;

  支座(17),设置在所述池体(4)下方。

  3.根据权利要求2所述的污泥制备营养土装置,其特征在于,所述排 水部件包括:

  排水水轮(1);

  排水螺母(2),与所述排水水轮(1)连接;

  排水水闸(3),与所述排水螺母(2)连接,所述排水水闸(3)设置 在所述池体(4)开设孔的一端。

  4.根据权利要求2所述的污泥制备营养土装置,其特征在于,所述排 泥部件包括:

  排泥手轮(5);

  排泥闸门(6),与所述排泥手轮(5)连接,所述排泥闸门(6)设置 在所述池体(6)开设孔的一端,所述排泥闸门(6)处设置所述导流机构。

  5.根据权利要求1所述的污泥制备营养土装置,其特征在于,所述导 流机构包括:

  污泥导流槽(7),一端与所述污泥絮凝池连接,另一端与所述分流机 构连接。

  6.根据权利要求1所述的污泥制备营养土装置,其特征在于,所述分 流机构包括:

  分流槽(12),与所述导流机构连接,所述分流槽(12)为U形槽, 所述分流槽(12)下部开设有出泥孔(13)。

  7.根据权利要求1所述的污泥制备营养土装置,其特征在于,所述驱 动机构包括:

  搅拌轮(8),与所述搅拌机构连接。

  8.根据权利要求1所述的污泥制备营养土装置,其特征在于,所述搅 拌机构包括:

  至少一个齿轮(11),与所述驱动机构啮合;

  至少一个转轴(10),穿过所述分流机构,所述转轴(10)与所述齿 轮(11)啮合;

  搅拌刀(14),与所述转轴(10)连接。

  9.根据权利要求1所述的污泥制备营养土装置,其特征在于,所述定 型机构包括:

  模具成型盒(15),设置在所述搅拌机构下方;

  底座(16),设置在所述模具成型盒(15)下方。

  10.根据权利要求1所述的污泥制备营养土装置,其特征在于,还包 括:

  盖板(9),设置在所述分流机构上方,所述盖板(9)开设有孔,所 述搅拌机构穿过所述盖板(9)上设置的孔。

  说明书

  一种污泥制备营养土装置

  技术领域

  本实用新型涉及污泥处理技术领域,特别涉及一种污泥制备营养土装 置。

  背景技术

  由于湖泊疏浚污泥的含水率高、强度低,很难直接对疏浚淤泥进行开 发利用,而且疏浚淤泥粘粒含量高、透水性差,在自重作用下需要几年甚 至更长的时间才能完成固结十分缓慢,大大制约了我国湖泊保护工程的发 展。通过湖泊疏浚每年将产生大量的湖底底泥,需要进行处置,湖底底泥 本身具有丰富的营养,经过处理可以用于农业、交通公路、建筑装饰等多 个领域,且污泥中富含动植物身体的腐烂物质等有机物,富含氮、磷、钾 等植物生长等必需元素,但是现有技术中,对于污泥没有很好的应用,导 致了资源浪费。

  实用新型内容

  本实用新型提供一种污泥制备营养土装置装置,解决了或部分解决了 现有技术中无法将污泥制备为营养土,资源浪费的技术问题。

  为解决上述技术问题,本实用新型提供了一种污泥制备营养土装置, 包括污泥絮凝池;导流机构,一端与所述污泥絮凝池连接;分流机构,与 所述导流机构另一端连接;驱动机构,穿过所述分流机构;搅拌机构,与 所述驱动机构连接,所述搅拌机构设置在所述分流机构下方;定型机构, 设置在所述搅拌机构下方;其中,所述污泥在所述污泥絮凝池中絮凝完毕 后通过所述导流机构进入所述分流机构,所述污泥通过所述分流机构进入 所述搅拌机构,所述驱动机构驱动所述搅拌机构动作,搅拌完成后,所述 污泥通过所述搅拌机构进入所述定型机构。

  进一步地,所述污泥絮凝池包括池体,两端开设有孔;排水部件,设 置在所述池体开设孔一端;排泥部件,设置在所述池体开设孔另一端,所 述排泥部件与所述导流机构连接;支座,设置在所述池体下方。

  进一步地,所述排水部件包括排水水轮;排水螺母,与所述排水水轮 连接;排水水闸,与所述排水螺母连接,所述排水水闸设置在所述池体开 设孔的一端。

  进一步地,所述排泥部件包括排泥手轮;排泥闸门,与所述排泥手轮 连接,所述排泥闸门设置在所述池体开设孔的一端,所述排泥闸门处设置 所述导流机构。

  进一步地,所述导流机构包括污泥导流槽,一端与所述污泥絮凝池连 接,另一端与所述分流机构连接。

  进一步地,所述分流机构包括分流槽,与所述导流机构连接,所述分 流槽为U形槽,所述分流槽下部开设有出泥孔。

  进一步地,所述驱动机构包括:搅拌轮,与所述搅拌机构连接。

  进一步地,所述搅拌机构包括至少一个齿轮,与所述驱动机构啮合; 至少一个转轴,穿过所述分流机构,所述转轴与所述齿轮啮合;搅拌刀, 与所述转轴连接。

  进一步地,所述定型机构包括模具成型盒,设置在所述搅拌机构下方; 底座,设置在所述模具成型盒下方。

  进一步地,本实用新型污泥制备营养土装置还包括盖板,设置在所述 分流机构上方,所述盖板开设有孔,所述搅拌机构穿过所述盖板上设置的 孔。

  本实用新型提供的污泥制备营养土装置的污泥在污泥絮凝池中絮凝完 毕后通过导流机构进入所述分流机构,污泥通过分流机构进入搅拌机构述 驱动机构驱动搅拌机构动作,搅拌完成后,污泥通过所述搅拌机构进入定 型机构,将污泥进行处理得到所需的培养土,保护环境,节约资源。
