申请日2015.04.21
公开(公告)日2015.09.16
IPC分类号C02F3/28; C02F9/14
摘要
本实用新型公开了一种大型养猪场废水处理高效厌氧反应装置，包括调节池、厌氧反应罐、柔性储气柜和沼液存储池，在厌氧反应罐顶部设置有中心导管和水封压力罐所述中心导管上部两侧分别与进水管和回流管相连通，回流管和水封压力罐下部管道均和厌氧反应罐顶部相连通，在水封压力罐上部设置有排气管、下部与排液管相连通;进水管进水的高度和回流管顶端的高度均高于排气管的高度，调节池内的废水通过进水管和中心导管进入到厌氧反应罐内部进行厌氧反应，所产生沼气经过水封压力罐净化后被输送到柔性储气柜中、沼液被输送到沼液存储池中备用，本实用新型可保证气、污进行有效分离，提高废物的处理效果，达到废物再利用之目的。
权利要求书

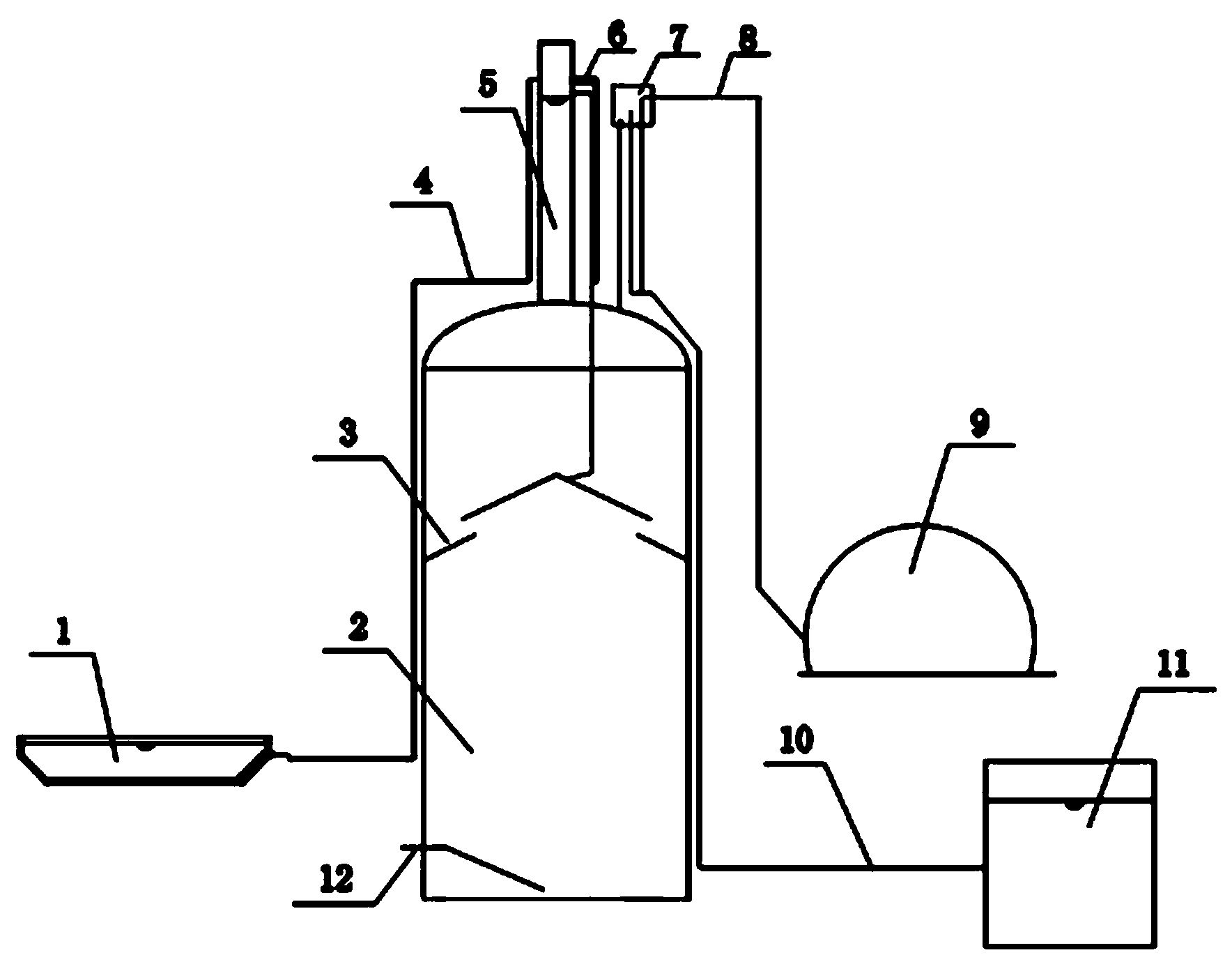

1.一种大型养猪场废水处理高效厌氧反应装置，包括调节池(1)、 厌氧反应罐(2)、柔性储气柜(9)和沼液存储池(11)，其特征在于：所述厌氧反应罐(2)顶部设置有中心导管(5)和水封压力罐(7)，所述中心导管(5)上部两侧分别与进水管(4)和回流管(6)相连通，所述回流管(6)和水封压力罐(7)下部管道均和厌氧反应罐(2)顶部相连通，所述水封压力罐(7)的上部设置有排气管(8)、下部与排液管(10)相连通;所述进水管(4)进水的高度和所述回流管(6)顶端的高度均高于所述排气管(8)的高度;所述厌氧反应罐(2)内中上部设置有三相分离器(3);所述调节池(1)内的废水经加药调节后通过进水管(4)和中心导管(5)进入到厌氧反应罐(2)内部进行厌氧反应，所产生的沼气进入到所述水封压力罐(7)中净化后，通过排气管(8)被输送到所述柔性储气柜(9)中备用，所产生沼液经过排液管(10)被输送到所述沼液存储池(11)中备用。
2.根据权利要求1所述的大型养猪场废水处理高效厌氧反应装置，其特征在于：所述回流管(6)为三根，三根回流管的顶端高度均低于进水管的高度、高于排气管(8)的高度，使废水在所述厌氧反应罐(2)中进行彻底的厌氧发酵反应，提高沼气产生率。
3.根据权利要求1所述的大型养猪场废水处理高效厌氧反应装置，其特征在于：所述中心导管(5)下部、水封压力罐(7)下部管道和回流管(6)下部均与所述厌氧反应罐(2)相连通，方便废水的来回循环流动。
4.根据权利要求1所述的大型养猪场废水处理高效厌氧反应装置，其特征在于：所述厌氧反应罐(2)底部设置有排泥管道(12)。
说明书
大型养猪场废水处理高效厌氧反应装置
技术领域：
本实用新型涉及一种养殖场污水处理装置，特别是涉及一种大型养猪场废水处理高效厌氧反应装置。
背景技术：
大型专业化养猪企业都存在粪污处理沼气工程，一般采用厌氧消化技术，处理大量存栏生猪的鲜猪粪和废水，全部粪污都被冲入到厌氧反应器中进行处理，处理过程产生的沼气可用作发电、产生的沼液经过好氧处理后用于农田灌溉，从而实现了养猪场粪污的资源化、无害化和生态化再利用。但是现有技术中的厌氧反应器不能将气、污进行有效分离，且不能长期运行，对养殖企业正常生产处理以及卫生达标排放带来不利影响，给周围环境造成危害。
实用新型内容：
本实用新型所要解决的技术问题是：提供一种能够保证气、污有效分离的大型养猪场废水处理高效厌氧反应装置。
本实用新型为解决技术问题所采取的技术方案是：
一种大型养猪场废水处理高效厌氧反应装置，包括调节池、 厌氧反应罐、柔性储气柜和沼液存储池，所述厌氧反应罐顶部设置有中心导管和水封压力罐所述中心导管上部两侧分别与进水管和回流管相连通，所述回流管和水封压力罐下部管道均和厌氧反应罐顶部相连通，所述水封压力罐的上部设置有排气管、下部与排液管相连通;所述进水管进水的高度和所述回流管顶端的高度均高于所述排气管的高度;所述厌氧反应罐内中上部设置有三相分离器;所述调节池内的废水经加药调节后通过进水管和中心导管进入到厌氧反应罐内部进行厌氧反应，所产生的沼气进入到所述水封压力罐中净化后，通过排气管被输送到所述柔性储气柜备用，所产生沼液经过排液管被输送到所述沼液存储池中备用。
所述回流管为三根，三根回流管的顶端高度均低于进水管的高度、高于排气管的高度，使废水在所述厌氧反应罐中进行彻底的厌氧发酵反应，提高沼气产生率。
所述中心导管下部、水封压力罐下部管道和回流管下部均与所述厌氧反应罐相连通，方便废水的来回循环流动。
所述厌氧反应罐底部设置有排泥管道。
本实用新型的积极有益效果如下：
1、本实用新型中，进水管进水的高度和回流管顶端的高度均高于排气管的高度，调节池内的废水经加药调节后通过进水管和中心导管进入到厌氧反应罐内部进行厌氧反应，所产生的沼气进入到水封压力罐中净化后，通过排气管被输送到柔性储气柜备用，所产生沼液经过排液管被输送到沼液存储池中备用，可保证气、污进行有效分离，提高废物的处理效果，达到废物再利用之目的。
2、本实用新型中回流管为三根，三根回流管的顶端高度均低于进水管的高度、高于排气管的高度，使废水在所述厌氧反应罐中进行彻底的厌氧发酵反应，提高沼气产生率。
3、本实用新型结构简单、设计合理，可以明显提高厌氧处理废污的处理效果，为养殖企业的卫生排放以及废物再利用提供技术支持。
