申请日2015.03.13
公开(公告)日2015.07.08
IPC分类号C02F9/14
摘要
本发明涉及一种公厕小型污水处理循环利用系统。其目的是为了提供一种占地面积小、操控简单的公厕污水处理系统。本发明中垃圾分离箱的进水口和固体排出口分别与集水井连通，垃圾分离箱的液体排出口与混合反应箱的进水口连通。混合反应箱的输出口与混凝沉淀池的入口连接，混合反应箱的液体出口与调节池进水口连通。调节池的液体排出口与四级生物化过滤箱的入口连通，四级生物化过滤箱的液体排出口与沉淀池的入口连通。沉淀池的液体排出口与四级超滤装置连通，四级超滤装置的液体排出口与主蓄水箱的液体入口连通，主蓄水箱内的液位探测器与中央控制器的信号接收端连接。混凝沉淀池、调节池、四级生物化过滤箱和沉淀池的排出口还分别与集水井连通。

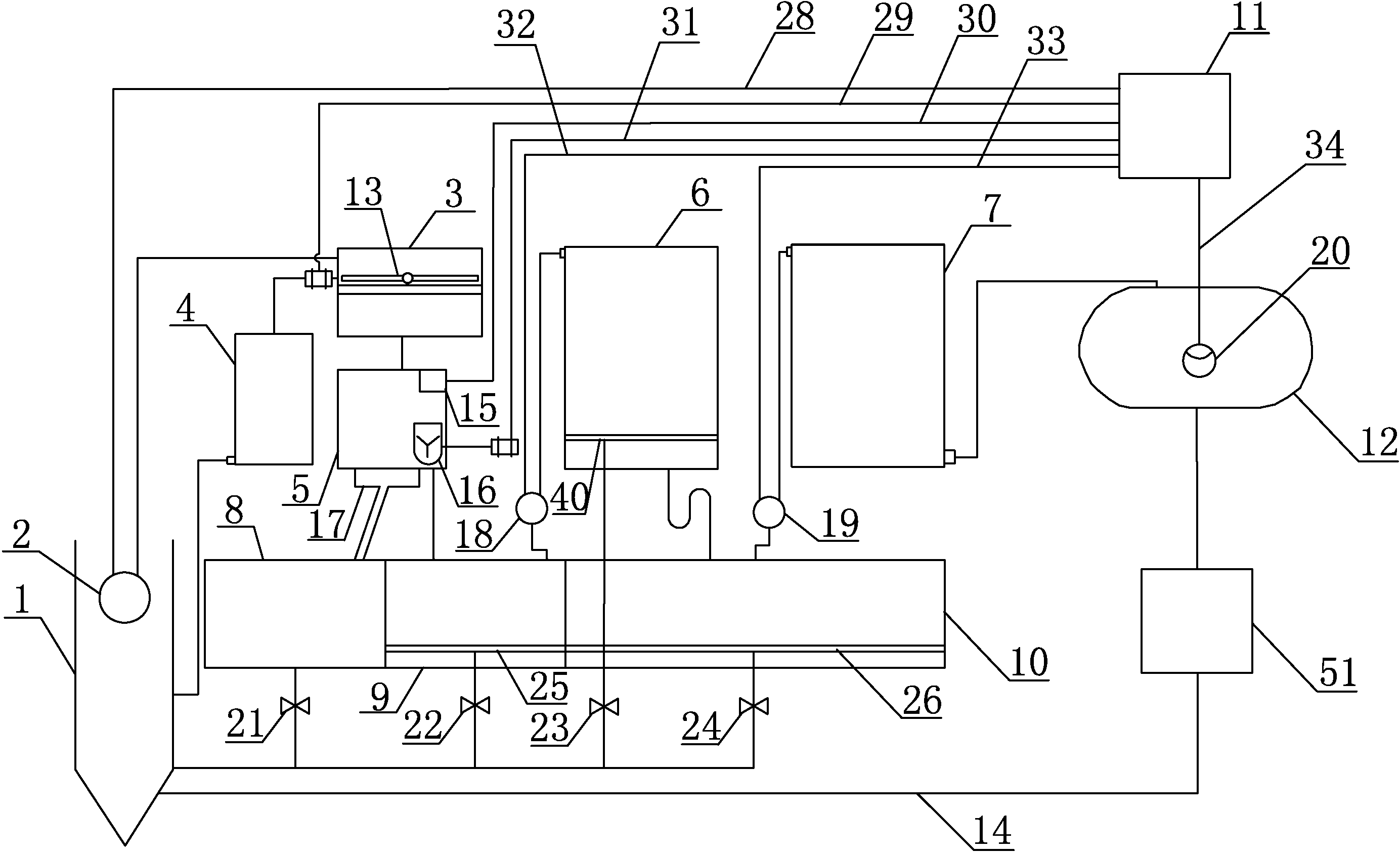

摘要附图
权利要求书
1.一种公厕小型污水处理循环利用系统，其特征在于：包括集水井(1)、垃圾分离箱(3)、 混合反应箱(5)、混凝沉淀池(8)、调节池(9)、沉淀池(10)、四级生物化过滤箱(6)、四级超滤装 置(7)、主蓄水箱(12)和中央控制器(11)，集水井(1)内设置有微型潜水泵(2)，微型潜水泵(2)的 开关控制端与中央控制器(11)的信号输出端连接，微型潜水泵(2)的输出口与垃圾分离箱(3)的 进水口连接，垃圾分离箱(3)内部设置有不锈钢滤网，垃圾分离箱(3)的固体排出口与集水井(1) 底端连通，垃圾分离箱(3)的液体排出口与混合反应箱(5)的进水口连通，混合反应箱(5)顶端的 内壁上设置有自动投料箱(15)，自动投料箱(15)的投放阀门的开关与中央控制器(11)的信号输 出端连接，混合反应箱(5)底端一侧的絮凝物输出口与混凝沉淀池(8)的入口连接，混凝沉淀池 (8)的排出口与集水井(1)底端连通，在混合反应箱(5)内部设置有搅拌刷子(16)，搅拌刷子(16) 的旋转轴与第二马达的输出轴连接，第二马达的开关控制端与中央控制器(11)的信号输出端连 接，混合反应箱(5)的液体出口与调节池(9)进水口连通，调节池(9)的排出口与集水井(1)底端 连通，调节池(9)的液体排出口与四级生物化过滤箱(6)的入口连通，四级生物化过滤箱(6)的沉 淀排放口与集水井(1)底端连通，四级生物化过滤箱(6)的液体排出口与沉淀池(10)的入口连通， 沉淀池(10)的沉淀排放口与集水井(1)底端连通，沉淀池(10)的液体排出口与四级超滤装置(7) 的入口连通，四级超滤装置(7)的液体排出口与主蓄水箱(12)的液体入口连通，主蓄水箱(12) 内安装有液位探测器(20)，液位探测器(20)的信号输出端与中央控制器(11)的信号接收端连接， 主蓄水箱(12)的液体出口与公厕用水管道(14)的进水端连接，公厕用水管道(14)的排水端与集 水井(1)内部连通，在公厕用水管道(14)上安装有公厕用水设备(51)。
2.根据权利要求1所述的一种公厕小型污水处理循环利用系统，其特征在于：所述四级 生物化过滤箱(6)又包括壳体(35)、PP过滤层(41)、烧结网滤盘过滤层(42)、滤料过滤层(43)、 活性炭过滤层(44)和第二过滤盘(40)，入口开设在壳体(35)顶端，液体排出口开设在壳体(35) 底端，第二过滤盘(40)在壳体(35)内部的下端沿水平方向设置，第二过滤盘(40)上开设有倒锥 形沉淀排放口，沉淀排放口与壳体(35)外部连通，PP过滤层(41)、烧结网滤盘过滤层(42)、滤 料过滤层(43)和活性炭过滤层(44)沿水平方向依次设置在壳体(35)顶端的内部与第二过滤盘 (40)之间。
3.根据权利要求2所述的一种公厕小型污水处理循环利用系统，其特征在于：所述滤料 过滤层(43)从上到下依次为无烟煤、石英砂和石榴石三层滤料。
4.根据权利要求1所述的一种公厕小型污水处理循环利用系统，其特征在于：所述四级 超滤装置(7)又包括PP棉滤芯过滤桶(47)、颗粒活性炭过滤桶(48)、超滤膜过滤桶(49)和压缩 活性炭过滤桶(50)，在PP棉滤芯过滤桶(47)、颗粒活性炭过滤桶(48)、超滤膜过滤桶(49)和压 缩活性炭过滤桶(50)的顶端都设置有入口，底端都设置有液体排出口，PP棉滤芯过滤桶(47) 的液体排出口与颗粒活性炭过滤桶(48)的入口连通，颗粒活性炭过滤桶(48)的液体排出口与超 滤膜过滤桶(49)的入口连通，超滤膜过滤桶(49)的液体排出口与压缩活性炭过滤桶(50)的入口 连通。
5.根据权利要求1所述的一种公厕小型污水处理循环利用系统，其特征在于：所述垃圾 分离箱(3)内部的不锈钢滤网上端安装有旋转尼龙刷(13)，旋转尼龙刷(13)的旋转轴与第一马达 的输出轴连接，第一马达的开关控制端与中央控制器(11)的信号输出端连接。
6.根据权利要求1所述的一种公厕小型污水处理循环利用系统，其特征在于：所述垃圾 分离箱(3)与集水井(1)之间设置有垃圾集污桶(4)，垃圾集污桶(4)顶端的垃圾回收口与垃圾分 离箱(3)的固体排出口连接，垃圾集污桶(4)的液体排出口与集水井(1)底端连通。
7.根据权利要求1所述的一种公厕小型污水处理循环利用系统，其特征在于：所述调节 池(9)内部的下端沿水平方向设置有第一过滤盘(25)，第一过滤盘(25)上开设有倒锥形沉淀排放 口，沉淀排放口与调节池(9)的排出口连通。
8.根据权利要求1所述的一种公厕小型污水处理循环利用系统，其特征在于：所述沉淀 池(10)内部的下端沿水平方向设置有第三过滤盘(26)，第三过滤盘(26)上开设有倒锥形沉淀排 放口。
9.根据权利要求1所述的一种公厕小型污水处理循环利用系统，其特征在于：所述调节 池(9)的液体排出口与四级生物化过滤箱(6)的入口之间设置有第一微型离心泵(18)，第一微型 离心泵(18)的开关控制端与中央控制器(11)的信号输出端连接，沉淀池(10)的液体排出口与四 级超滤装置(7)的入口之间设置有第二微型离心泵(19)，第二微型离心泵(19)的开关控制端与中 央控制器(11)的信号输出端连接。
10.根据权利要求1所述的一种公厕小型污水处理循环利用系统，其特征在于：所述中 央控制器(11)为MCU控制器。
说明书
一种公厕小型污水处理循环利用系统
技术领域
本发明涉及污水处理领域，特别是涉及一种公厕小型污水处理循环利用系统。
背景技术
随着人口的不断增涨，城市中各种公共设施的需要量也随之大大增加，公厕就是其中之 一。原有的体型较大的独立式公厕受限于各种因素而无法覆盖所有的区域，并且需要专人管 理和连接市政水网和污水管网，已经不适于人口过多的城市，因此，小型化厕所应运而生。 小型化厕所是指将原来体型较大的独立式公厕，微缩成体积较小、占地不大、布点灵活、美 观卫生、智能化程度较高的小型厕所，这类厕所占地一般为4-6平方米左右，仅为原固定独 立式公厕占地面积的1/10—1/20，便于在人行道两侧布设，解决建厕用地难的问题。
公厕体积变小后新的问题也随之而来：一方面，由于厕所体积过小，无法对厕所用水进 行充分彻底的处理，无法达到使用标准，循环利用困难。另一方面，小型公厕采用先进的水 处理技术和设备，是公厕用水的水质达到了使用标准，但是需要支付的投资成本和维护成本 过高，远远超出修建一般公厕的价格，很不划算。
发明内容
本发明要解决的技术问题是提供一种结构简单、占地面积小、操控简单的公厕小型污水 处理循环利用系统。
本发明一种公厕小型污水处理循环利用系统，其中，包括集水井、垃圾分离箱、混合反 应箱、混凝沉淀池、调节池、沉淀池、四级生物化过滤箱、四级超滤装置、主蓄水箱和中央 控制器，集水井内设置有微型潜水泵，微型潜水泵的开关控制端与中央控制器的信号输出端 连接，微型潜水泵的输出口与垃圾分离箱的进水口连接，垃圾分离箱内部设置有不锈钢滤网， 垃圾分离箱的固体排出口与集水井底端连通，垃圾分离箱的液体排出口与混合反应箱的进水 口连通，混合反应箱顶端的内壁上设置有自动投料箱，自动投料箱的投放阀门的开关与中央 控制器的信号输出端连接，混合反应箱底端一侧的絮凝物输出口与混凝沉淀池的入口连接， 混凝沉淀池的排出口与集水井底端连通，在混合反应箱内部设置有搅拌刷子，搅拌刷子的旋 转轴与第二马达的输出轴连接，第二马达的开关控制端与中央控制器的信号输出端连接，混 合反应箱的液体出口与调节池进水口连通，调节池的排出口与集水井底端连通，调节池的液 体排出口与四级生物化过滤箱的入口连通，四级生物化过滤箱的沉淀排放口与集水井底端连 通，四级生物化过滤箱的液体排出口与沉淀池的入口连通，沉淀池的沉淀排放口与集水井底 端连通，沉淀池的液体排出口与四级超滤装置的入口连通，四级超滤装置的液体排出口与主 蓄水箱的液体入口连通，主蓄水箱内安装有液位探测器，液位探测器的信号输出端与中央控 制器的信号接收端连接，主蓄水箱的液体出口与公厕用水管道的进水端连接，公厕用水管道 的排水端与集水井内部连通，在公厕用水管道上安装有公厕用水设备。
本发明一种公厕小型污水处理循环利用系统，其中所述四级生物化过滤箱又包括壳体、 PP过滤层、烧结网滤盘过滤层、滤料过滤层、活性炭过滤层和第二过滤盘，入口开设在壳体 顶端，液体排出口开设在壳体底端，第二过滤盘在壳体内部的下端沿水平方向设置，第二过 滤盘上开设有倒锥形沉淀排放口，沉淀排放口与壳体外部连通，PP过滤层、烧结网滤盘过滤 层、滤料过滤层和活性炭过滤层沿水平方向依次设置在壳体顶端的内部与第二过滤盘之间。
本发明一种公厕小型污水处理循环利用系统，其中所述滤料过滤层从上到下依次为无烟 煤、石英砂和石榴石三层滤料。
本发明一种公厕小型污水处理循环利用系统，其中所述四级超滤装置又包括PP棉滤芯过 滤桶、颗粒活性炭过滤桶、超滤膜过滤桶和压缩活性炭过滤桶，在PP棉滤芯过滤桶、颗粒活 性炭过滤桶、超滤膜过滤桶和压缩活性炭过滤桶的顶端都设置有入口，底端都设置有液体排 出口，PP棉滤芯过滤桶的液体排出口与颗粒活性炭过滤桶的入口连通，颗粒活性炭过滤桶的 液体排出口与超滤膜过滤桶的入口连通，超滤膜过滤桶的液体排出口与压缩活性炭过滤桶的 入口连通。
本发明一种公厕小型污水处理循环利用系统，其中所述垃圾分离箱内部的不锈钢滤网上 端安装有旋转尼龙刷，旋转尼龙刷的旋转轴与第一马达的输出轴连接，第一马达的开关控制 端与中央控制器的信号输出端连接。
本发明一种公厕小型污水处理循环利用系统，其中所述垃圾分离箱与集水井之间设置有 垃圾集污桶，垃圾集污桶顶端的垃圾回收口与垃圾分离箱的固体排出口连接，垃圾集污桶的 液体排出口与集水井底端连通。
本发明一种公厕小型污水处理循环利用系统，其中所述调节池内部的下端沿水平方向设 置有第一过滤盘，第一过滤盘上开设有倒锥形沉淀排放口，沉淀排放口与调节池的排出口连 通。
本发明一种公厕小型污水处理循环利用系统，其中所述沉淀池内部的下端沿水平方向设 置有第三过滤盘，第三过滤盘上开设有倒锥形沉淀排放口。
本发明一种公厕小型污水处理循环利用系统，其中所述调节池的液体排出口与四级生物 化过滤箱的入口之间设置有第一微型离心泵，第一微型离心泵的开关控制端与中央控制器的 信号输出端连接，沉淀池的液体排出口与四级超滤装置的入口之间设置有第二微型离心泵， 第二微型离心泵的开关控制端与中央控制器的信号输出端连接。
本发明一种公厕小型污水处理循环利用系统，其中所述中央控制器为MCU控制器。
本发明一种公厕小型污水处理循环利用系统与现有技术不同之处在于：本发明结构简单、 占地面积小、操控简单。将集水井中的污水依次经过垃圾分离箱、混合反应箱、调节池、四 级生物化过滤箱、沉淀池和四级超滤装置的过滤沉淀，对污水净化彻底可靠，使公厕用水的 水质达到了使用标准，而且所使用设备的购入成本和维护费用低廉，大大降低了投资成本。 所用到的设备体积小，节省空间，更加满足小型公厕的需求。对集水井中的污水进行过滤净 化后提供给公厕使用，再将使用后的污水、过滤后的污水和过滤所得沉淀都排入到集水井中， 达到了循环处理利用的目的，节省了资源。在本发明整个系统的工作过程中，通过中央控制 器对微型潜水泵、第一马达、第二马达、第一微型离心泵和第二微型离心泵进行自动化控制， 大大降低了人力物力的消耗，自动化程度更高。
