申请日2015.02.16
公开(公告)日2015.07.29
IPC分类号F16M1/00
摘要

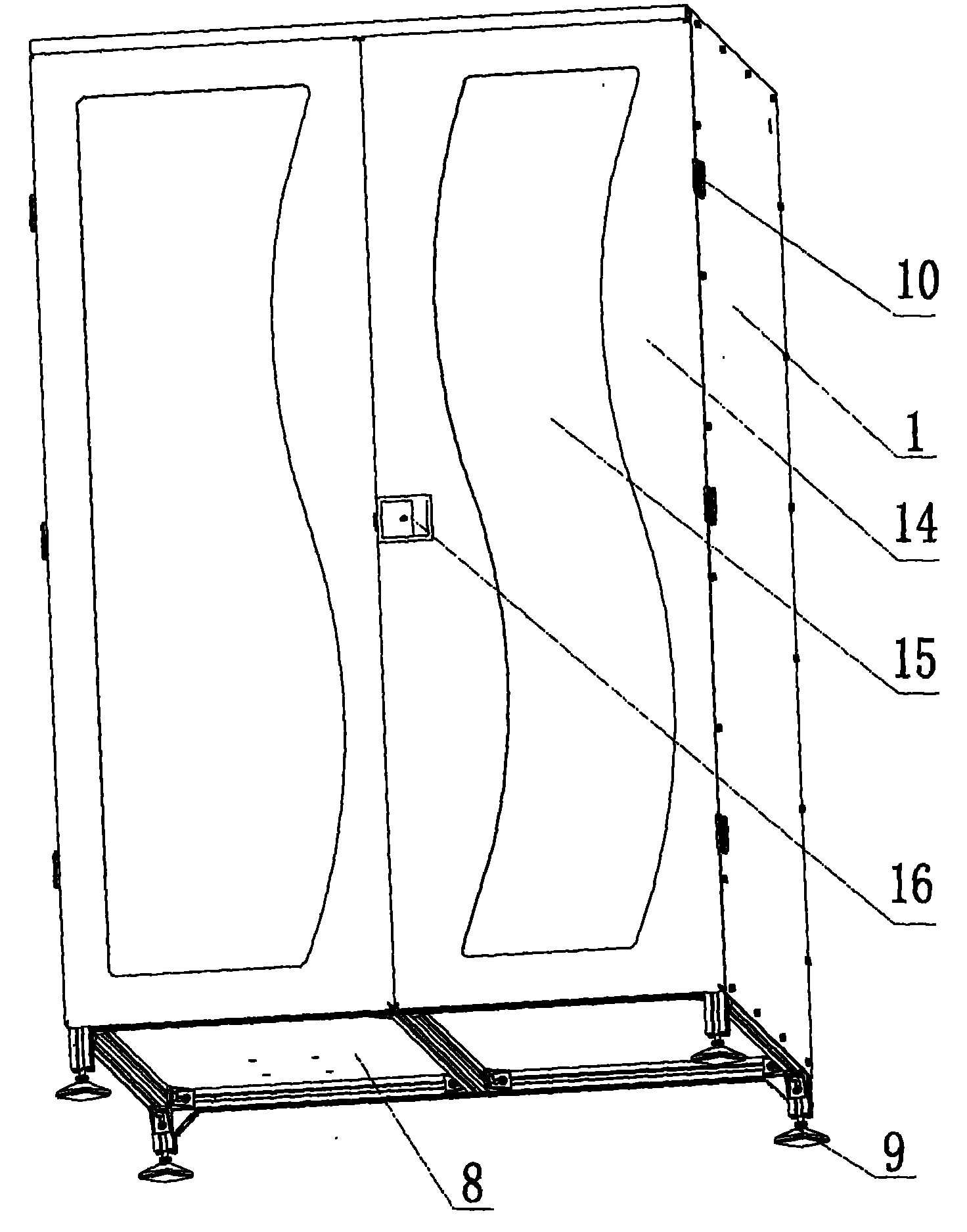

本实用新型公开了一种一体化水处理设备用箱体，包括框架(1)、右侧门(2)、左侧门(3)、左侧板(4)、右侧板(5)、后背板(6)、底板(7)、顶板(8);其特征在于：所述框架(1)的底部具有可调节高低的支撑脚(9);所述左侧门(3)包括金属门板(12)、PC面板(11)、不锈钢插销(13);所述右侧门(2)包括金属门板(14)、PC面板(15)、锁(16);所述左侧门(3)与所述左侧板(4)用铰链(10)连接在所述框架(1)上。本实用新型实现了水处理设备一体化、系列化，可有效保护箱体内的水处理设备和电气元器件的安全，延长寿命，具有外观美观，结构紧凑、安装牢固、便于维护的优点。
权利要求书
1.一体化水处理设备用箱体，包括框架(1)、右侧门(2)、左侧 门(3)、左侧板(4)、右侧板(5)、后背板(6)、底板(7)、顶板(8); 其特征在于：所述左侧门(3)包括左金属门板(12)、左PC面板(11)、 插销(13);所述右侧门(2)包括右金属门板(14)、右PC面板(15)、 锁(16);所述右侧门(2)与所述右侧板(5)通过右侧的铰链(10) 连接在所述框架(1)上;所述左侧门(3)与所述左侧板(4)通过左 侧的所述铰链(10)连接在所述框架(1)上;所述锁(16)可将所述 右侧门(2)与所述左侧门(3)锁闭或开启;所述左PC面板(11)贴 合固定在所述左侧门(3)上，所述右PC面板(15)贴合固定在所述右 侧门(2)上;所述插销(13)可将所述左侧门(3)或所述右侧门(2) 插紧在所述框架(1)上;所述框架(1)的底部具有支撑脚(9)。
2.根据权利要求1所述的一体化水处理设备用箱体，其特征在于： 还具有滑槽(17)，所述滑槽(17)设置在所述框架(1)上;所述滑槽 (17)还具有可自由滑动并拆卸的滑块(18)。
3.根据权利要求2所述的一体化水处理设备用箱体，其特征在于： 所述滑块(18)可为T型螺母替代;所述滑块(18)、T型螺母的材料均 为不锈钢。
4.根据权利要求3所述的一体化水处理设备用箱体，其特征在于： 所述滑槽(17)，还可设置在所述左侧板(4)、右侧板(5)或后背板(6) 的内壁上。
5.根据权利要求1所述的一体化水处理设备用箱体，其特征在于： 所述支撑脚(9)为螺杆螺母调节机构或移动式滚轮机构。
6.根据权利要求5所述的一体化水处理设备用箱体，其特征在于： 所述支撑脚(9)为4或6个。
7.根据权利要求1～6之一所述的一体化水处理设备用箱体，其特 征在于：所述左PC面板(11)与所述右PC面板(15)材料为透明的PC 材料，其边长至少一边为拉长变形的“S”型。
8.根据权利要求7所述的一体化水处理设备用箱体，其特征在于： 所述框架(1)的材料为铝合金;所述右侧门(2)、左侧门(3)、左侧 板(4)、右侧板(5)、后背板(6)、底板(7)、顶板(8)的材料为表 面喷涂处理过的铝板;所述插销(13)的材料为不锈钢。
说明书
一体化水处理设备用箱体
技术领域
本实用新型属于箱体制造技术领域，具体涉及一种用于一体化水 处理设备的箱体。
背景技术
随着社会发展和生活水平的日益提高，人们的审美观念逐渐增强， 外观是人们对产品的第一印象，因此，水处理设备箱体工业设计就很 有必要。但是目前大多数企业做的比较简单，都是做一个简单的钢结 构框架，将元器件直接固定在框架上，对这些元器件没有进行保护， 而是直接外露，这样使得元器件暴露在外环境中。这样的缺点往往使 元器件长期暴露在外界环境中，无法满足清洁用水的制取卫生条件。
实用新型内容
本实用新型是为了克服上述现有技术中所存在的缺陷，提供一种 实现水处理设备一体化、系列化、外观美观，组装后结构紧凑，安装 牢固，便于维护的设备之箱体。具体的技术方案为：
一体化水处理设备用箱体，包括框架(1)、右侧门(2)、左侧门 (3)、左侧板(4)、右侧板(5)、后背板(6)、底板(7)、顶板(8); 其特征在于：所述左侧门(3)包括左金属门板(12)、左PC面板(11)、 插销(13);所述右侧门(2)包括右金属门板(14)、右PC面板(15)、 锁(16);所述右侧门(2)与所述右侧板(5)通过右侧的铰链(10) 连接在所述框架(1)上;所述左侧门(3)与所述左侧板(4)通过左 侧的所述铰链(10)连接在所述框架(1)上;所述锁(16)可将所述 右侧门(2)与所述左侧门(3)锁闭或开启;所述左PC面板(11)贴 合固定在所述左侧门(3)上，所述右PC面板(15)贴合固定在所述 右侧门(2)上;所述插销(13)可将所述左侧门(3)或所述右侧门 (2)插紧在所述框架(1)上;所述框架(1)的底部具有支撑脚(9)。
进一步的，还具有滑槽(17)，所述滑槽(17)设置在所述框架(1) 上;所述滑槽(17)还具有可自由滑动并拆卸的滑块(18)。
进一步的，所述滑块(18)可为T型螺母替代。
进一步的，所述滑槽(17)，还可设置在所述左侧板(4)、右侧板 (5)或后背板(6)的内壁上。
进一步的，所述支撑脚(9)为螺杆螺母调节机构或移动式滚轮机 构。
进一步的，所述支撑脚(9)为4或6个。
进一步的，所述左PC面板(11)与所述右PC面板(15)的材料 为透明的PC材料，其边长至少一边为拉长变形的“S”型。
进一步的，所述框架(1)的材料为铝合金;所述插销(13)、滑 块(18)和T型螺母的材料均为不锈钢;所述右侧门(2)、左侧门(3)、 左侧板(4)、右侧板(5)、后背板(6)、底板(7)、顶板(8)的材料 为表面喷涂处理过的铝板。
本实用新型有益的技术效果是，箱体结构采用铝合金型材作为框 架，用不锈钢螺栓特殊T型螺母块连接，装配方便，结构紧凑，可靠。 外围侧板、顶板及门采用铝板表面喷涂处理而成，保证其在恶劣的环 境条件下正常使用，防止被腐蚀而延长使用寿命;内装元器件可以围 绕箱体内侧滑槽方便安装、拆卸和维护。
因此本实用新型实现了水处理设备的一体化、系列化，可有效保 护箱体内的水处理设备和电气元器件的安全，延长寿命，具有外形美 观，结构紧凑合理、安装牢固、便于维护的优点。
