申请日2015.03.13
公开(公告)日2015.07.29
IPC分类号E03B1/04; E03C1/12; E03B3/02
摘要
本申请公开了一种洗浴废水与雨水的无能耗利用系统，它主要由储水箱、雨落水管、进水管、溢水管及其管件、卫生间排水平管以及地漏构成，能够使屋面雨水以及卫生间洗浴废水收集到储水箱中，用来浇树浇花等。本申请属于住宅设计技术。本申请的积极效果是：(1)节约自来水。(2)减轻市政管网运行负荷。(3)降低城市污水处理量。

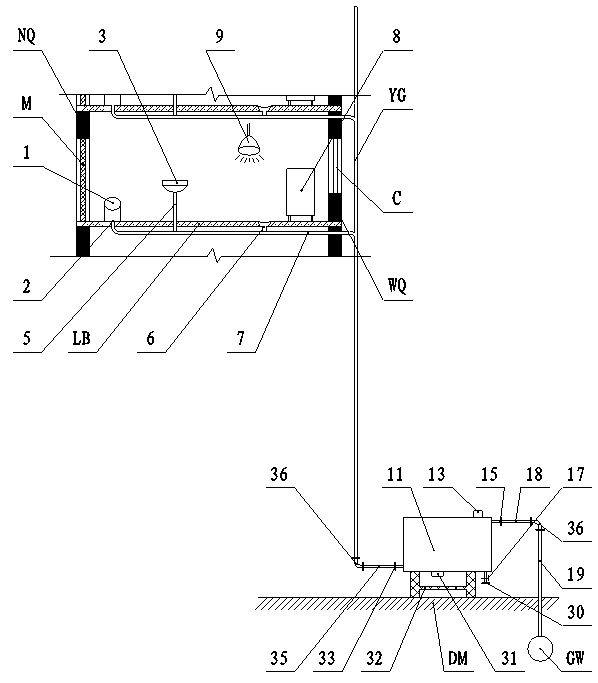

摘要附图
权利要求书
1.一种洗浴废水与雨水的无能耗利用系统，它由储水箱(11)、雨落水管(YG)、支架(32)、弯管(36)、进水管(35)、溢水横管(18)、溢水立管(19)、排水平管(7)以及地漏(6)构成，其中，储水箱(11)安装固定在位于楼房旁边地面上的支架(32)上，储水箱(11)上的进水口(33)位于储水箱(11)侧面下端，溢水口(15)位于储水箱(11)另一侧面上端，储水箱(11)底面上有用水口(30)和排污口(31)，储水箱(11)顶面有排气口(13)，还有其特征是：
(1)排水平管(7)在楼房卫生间内与地漏(6)、拖布池排水口(2)和洗面盆或者水池下水管(5)连接起来，在楼房外面与雨落水管(YG)连接起来;
(2)雨落水管(YG)的下端通过弯管(36)，与进水管(35)的一端连接起来，进水管(35)的另一端与储水箱(11)上的进水口(33)连接起来;
(3)溢水横管(18)的一端与储水箱(11)上的溢水口(15)连接起来，另一端通过弯管(36)与溢水立管(19)的上端连接起来，溢水立管(19)的下端与地下管网(GW)连接起来。
说明书
一种洗浴废水与雨水的无能耗利用系统
技术领域
本申请涉及住宅洗浴废水和屋面雨水。
背景技术
许多楼房的雨落水管沿着楼外墙面安装，将屋面雨水排至地下管网，造成了雨水的浪费，有时候也会因为暴雨，地下管网来不及棑通，导致地面积水严重，甚至导致地下管网破坏。实际上，屋面雨水是比较干净的，直接排入地下是一种水资源浪费。另一方面，人们日常生活中洗衣洗澡洗手洗脸等洗浴废水，目前都是通过下水管排入地下管网，再流入城市污水处理厂集中处理，极大地增大了污水处理量，也浪费了水资源。实际上，这些洗浴废水完全可以用来浇树浇花，节约自来水。因此，研究屋面雨水和洗浴废水的无能耗高效利用，有较高的价值。
发明内容
本发明的目的是不消耗能源，直接将屋面雨水和洗浴废水收集利用，具体技术方案如下：
1、在楼房旁边地面上靠近住宅卫生间位置，利用一个支架，安装固定一个储水箱，储水箱上有进水口、用水口、溢水口、排污口和排气口，其中，进水口位于储水箱侧面下端，溢水口位于储水箱的另一个侧面上端，用水口和排污口都位于储水箱底面，排气口在储水箱顶面;
2、在楼房旁边地面上靠近住宅卫生间位置，安装雨落水管，使其下端通过弯管，与进水管的一端连接起来，进水管的另一端与储水箱上的进水口连接起来起来;
3、储水箱上的溢水口与溢水横管的一端连接起来，溢水横管的另一端通过弯管与溢水立管的上端连接起来，溢水立管的下端与地下管网连接起来;
4、楼房卫生间地板的下面有排水平管，它与卫生间中的地漏、拖布池排水口以及洗面盆或者水池下水管的底端连接，并通向楼外，在楼外与雨落水管连接起来。
上述设计方案，使屋面雨水直接流入储水箱，使卫生间内的洗手洗脸水涮洗拖布水以及洗衣洗澡水等洗浴废水，通过卫生间楼板下面的排水平管，流入楼外雨落水管，再流入地面上的储水箱。储水箱内储存的雨水和洗浴废水，通过用水口流出，用来浇树浇花等。如果储水箱内水满，则再流入储水箱内的水，会通过溢水口、溢水横管、弯管以及溢水立管，流入地下管网。储水箱顶面的排气口能够保证储水箱顺利进水和出水。储水箱底面上的排污口用来清除储水箱内的沉淀污垢。
本申请的积极效果是：
(1)节约自来水
住宅小区内浇树浇花，完全可以用储水箱中的水，节约自来水。
(2)减轻市政管网运行负荷
可以显著减少流入雨水管网和生活污水管网的水量，显著降低市政管网运行负荷。
(3)降低城市污水处理量
城市污水处理厂的污水处理量能够明显降低。
