申请日2015.03.13
公开(公告)日2015.07.15
IPC分类号C02F1/461
摘要
本实用新型公开了一种水力发电站周边污水处理装置，包括：底座、电机、减速机、驱动轴、底盘、罐体、左支架、右支架、支撑板、搅拌电机、搅拌减速机、螺旋搅拌轴、搅拌板，减速机的输入轴通过联轴器与电机的输出轴连接，驱动轴的下端通过联轴器与减速机的输出轴连接，罐体竖直焊接在底盘上，搅拌减速机的输入轴通过联轴器与搅拌电机的输出轴连接，螺旋搅拌轴的下端深入到罐体内部，支撑板下表面的左右两端分别竖直焊接一个搅拌板，左右两个搅拌板将螺旋搅拌轴夹持在中间。本实用新型具有使用方便、污水处理效果好等优点。

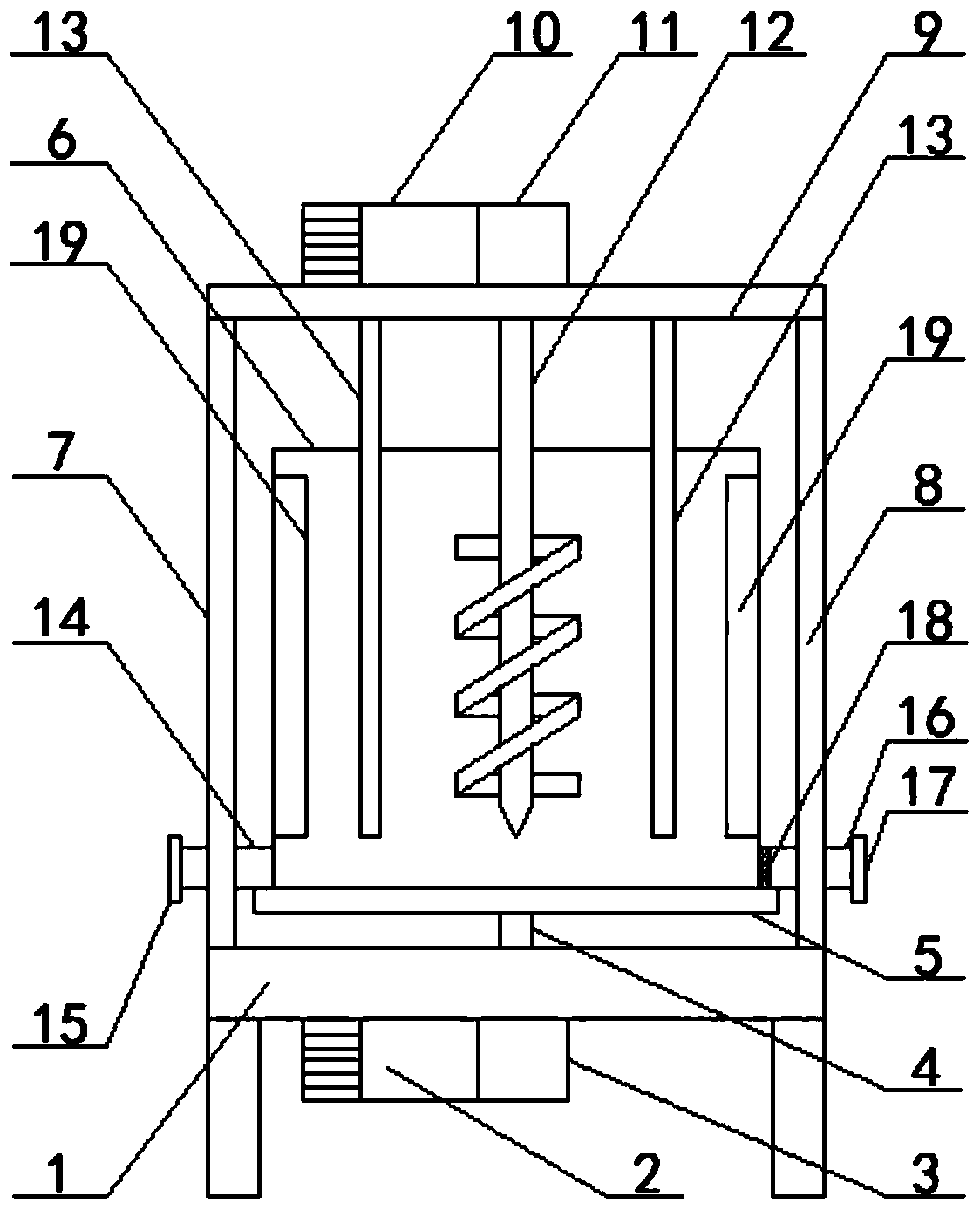

摘要附图
权利要求书
1.一种水力发电站周边污水处理装置，包括：底座、电机、减速机、驱动轴、底盘、罐体、左支架、右支架、支撑板、搅拌电机、搅拌减速机、螺旋搅拌轴、搅拌板，其特征在于：所述的电机通过螺栓安装在底座下端，所述的减速机通过螺栓安装在底座下端，所述的减速机的输入轴通过联轴器与电机的输出轴连接，所述的驱动轴通过轴承竖直安装在底座上，所述的驱动轴的下端通过联轴器与减速机的输出轴连接，所述的底盘水平焊接在驱动轴的上端，所述的罐体竖直焊接在底盘上，所述的左支架竖直焊接在底座左端，所述的右支架竖直焊接在底座右端，所述的支撑板的左端焊接在左支架的上端，所述的支撑板的右端焊接在右支架的上端，所述的搅拌电机通过螺栓安装在支撑板上，所述的搅拌减速机通过螺栓安装在支撑板上端，所述的搅拌减速机的输入轴通过联轴器与搅拌电机的输出轴连接，所述的螺旋搅拌轴通过轴承竖直安装在支撑板中心位置，且螺旋搅拌轴的的下端深入到罐体内部，所述的支撑板下表面的左右两端分别竖直焊接一个搅拌板，且搅拌板的下端深入到罐体内部，且左右两个搅拌板将螺旋搅拌轴夹持在中间。
2.根据权利要求1所述的一种水力发电站周边污水处理装置，其特征在于：所述的罐体的下端焊接一个出料管，所述的出料管的另一端通过螺纹连接的方式安装一个出料管盖，所述的罐体的下端焊接一个出水管，所述的出水管的另一端通过螺纹连接的方式安装一个出水管盖。
3.根据权利要求2所述的一种水力发电站周边污水处理装置，其特征在于：所述的出水管的前端内部竖直焊接一个滤网。
4.根据权利要求1所述的一种水力发电站周边污水处理装置，其特征在于：所述的罐体内圆周面上均匀竖直焊接多个刮板。
说明书
一种水力发电站周边污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体是涉及一种水力发电站周边污水处理装置。
背景技术
一座水力发电站建成使用后，水电站的周边会产生许多生产废水以及生活废水，这些废水中会含有有害的生物难降解物质，如果直接将这些废水排放到下游河流，则会影响下游的居民的生活用水以及牲畜用水，目前，
主要采用微电解技术对这些废水进行处理，即在储存有污水的污水处理池内添加微电解填料对污水进行降解，但是，现有的污水处理池不易对加入池内的微电解填料进行搅拌，这就容易造成微电解填料易堵塞、结块钝化，对污水的降解效果也就随之下降，处理污水的效果也就比较差，而且由于微电解填料不是均匀分布在污水池内，因此微电解填料就不能够与污水处理池内的所有污水充分接触，因此处理效果也就比较差。
实用新型内容
本实用新型所要解决的技术问题是提供一种使用方便、污水处理效果好的水力发电站周边污水处理装置。
为解决上述技术问题，本实用新型提供以下技术方案：本实用新型公开了一种水力发电站周边污水处理装置，包括：底座、电机、减速机、驱动轴、底盘、罐体、左支架、右支架、支撑板、搅拌电机、搅拌减速机、螺旋搅拌轴、搅拌板，所述的电机通过螺栓安装在底座下端，所述的减速机通过螺栓安装在底座下端，所述的减速机的输入轴通过联轴器与电机的输出轴连接，所述的驱动轴通过轴承竖直安装在底座上，所述的驱动轴的下端通过联轴器与减速机的输出轴连接，所述的底盘水平焊接在驱动轴的上端，所述的罐体竖直焊接在底盘上，所述的左支架竖直焊接在底座左端，所述的右支架竖直焊接在底座右端，所述的支撑板的左端焊接在左支架的上端，所述的支撑板的右端焊接在右支架的上端，所述的搅拌电机通过螺栓安装在支撑板上，所述的搅拌减速机通过螺栓安装在支撑板上端，所述的搅拌减速机的输入轴通过联轴器与搅拌电机的输出轴连接，所述的螺旋搅拌轴通过轴承竖直安装在支撑板中心位置，且螺旋搅拌轴的的下端深入到罐体内部，所述的支撑板下表面的左右两端分别竖直焊接一个搅拌板，且搅拌板的下端深入到罐体内部，且左右两个搅拌板将螺旋搅拌轴夹持在中间。
进一步的，所述的罐体的下端焊接一个出料管，所述的出料管的另一端通过螺纹连接的方式安装一个出料管盖，所述的罐体的下端焊接一个出水管，所述的出水管的另一端通过螺纹连接的方式安装一个出水管盖。
进一步的，所述的出水管的前端内部竖直焊接一个滤网。
进一步的，所述的罐体内圆周面上均匀竖直焊接多个刮板。
本实用新型与现有技术相比具有的有益效果是：
1、使用方便;
2、污水处理效果好。
