申请日2015.03.13
公开(公告)日2015.07.22
IPC分类号C02F9/14
摘要
一种工业污水回收处理可循环利用装置，涉及污水处理技术领域，它包括固液分离罐(1)、生物pH值中和罐(2)，中心辐流进水管(3)、抽屉式过滤网板(5)、阀门(6)和回收水池(7)，固液分离罐(1)的入口与污水管相通，生物pH值中和罐(2)的底部是锥形罐体，生物pH值中和罐(2)的底部锥形罐体的出水口上设有过滤网板口，生物pH值中和罐(2)的进水口位于生物pH值中和罐(2)顶部正中心;本实用新型的推广，能够提供一种能够稳定高效的工业污水回收处理可循环利用装置，该装置使用稳定高效，节能环保，能够将工业污水处理成满足生产用水标准，具有很好的市场推广价值和实用性。

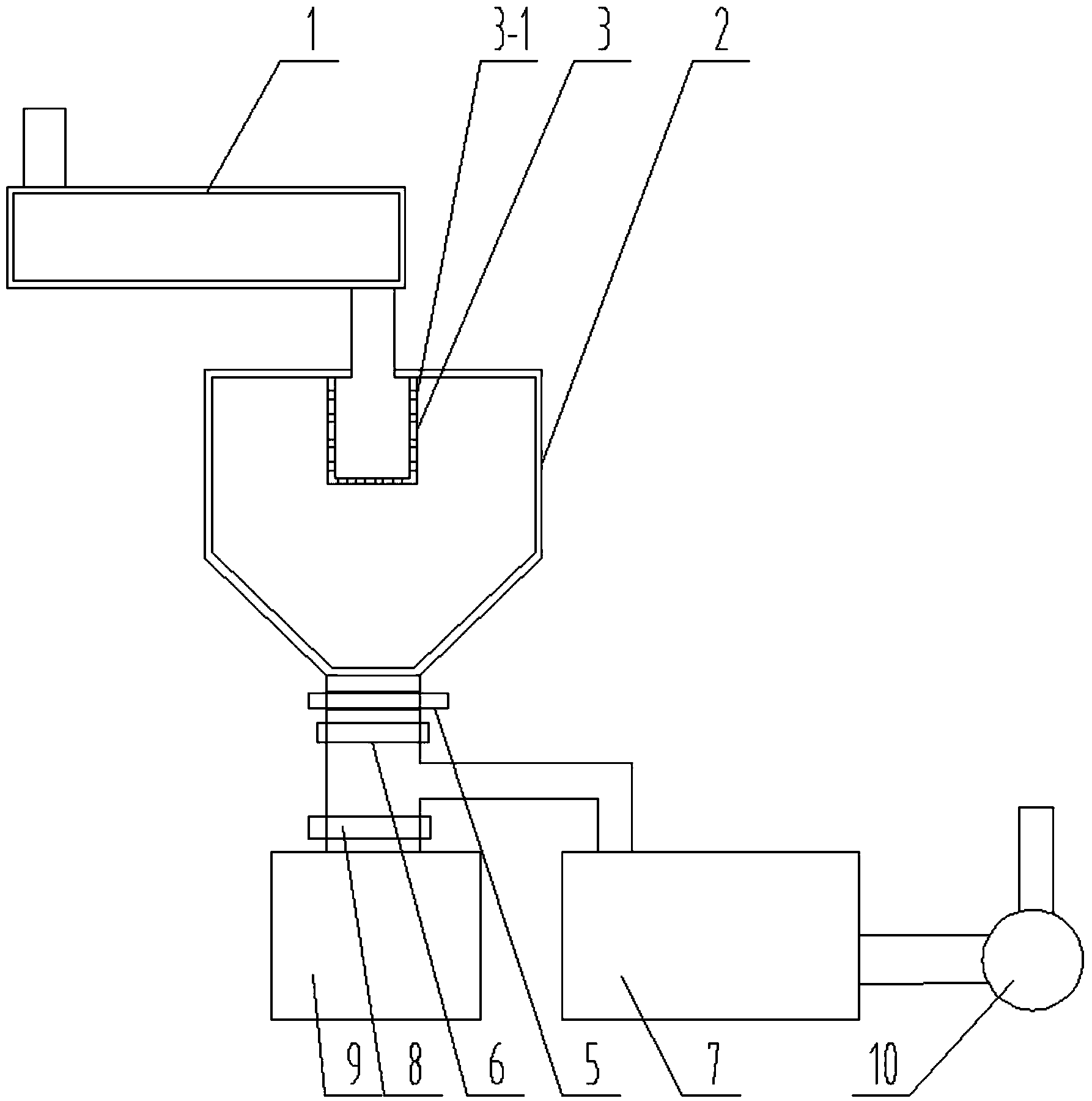

摘要附图
权利要求书
1.一种工业污水回收处理可循环利用装置，其特征在于它包括固液分离罐(1)、生物pH值中和罐(2)，中心辐流进水管(3)、抽屉式过滤网板(5)、阀门(6)和回收水池(7)，固液分离罐(1)的入口与污水管相通，生物pH值中和罐(2)的底部是锥形罐体，生物pH值中和罐(2)的底部锥形罐体的出水口上设有过滤网板口，生物pH值中和罐(2)的进水口位于生物pH值中和罐(2)顶部正中心，生物pH值中和罐(2)的进水口通过管道与固液分离罐(1)的出水口相通，中心辐流进水管(3)是杯状管，中心辐流进水管(3)上均匀分布一组分流孔(3-1)，中心辐流进水管(3)罩在生物pH值中和罐(2)的进水口处，且中心辐流进水管(3)位于生物pH值中和罐(2)内，抽屉式过滤网板(5)位于物pH值中和罐(2)的过滤网板口处，阀门(6)控制pH值中和罐(2)出水口的开启和关闭，回收水池(7)的进水口与阀门(6)相通。
2.根据权利要求1所述的一种工业污水回收处理可循环利用装置，其特征在于还有排淤泥阀(8)和淤泥池(9)，排淤泥阀(8)的一端与阀门(6)通过管道相通，淤泥池(9)与排淤泥阀(8)的另一端相通。
3.根据权利要求1所述的一种工业污水回收处理可循环利用装置，其特征在于还有循环泵(10)，循环泵(10)分别与回收水池(7)和工业供水管网相通。
4.根据权利要求1所述的一种工业污水回收处理可循环利用装置，其特征在于固液分离罐(1)是固液分离机。
说明书
一种工业污水回收处理可循环利用装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种工业污水回收处理可循环利用装置。
背景技术
随着经济的不断发展，生态环境的保护以及资源合理有效地利用成为人们日益关注的焦点。目前在我国环境污染严重，工业废水和城市生活废水的排放造成了环境的污染，
同时水资源的过度开采和使用，使我国面临严重的水危机。目前人类面临水危机已是不争的事实，虽然国家增加了对城市基础设施建设和环境保护的投入，强化环境综合治理，使污染物排放总量得到有效控制，部分地区和城市环境质量有所改善，但根据环境监测结果统计分析，我国水污染形势仍然非常严峻，各项污染物排放总量很大，污染程度仍处于相当高的水平。目前的工业污水处理装置大都只是将污水处理到排放标准后直接排放，这样就导致了水资源的极大浪费。
实用新型内容
本实用新型的目的就是针对目前的工业污水处理装置大都只是将污水处理到排放标准后直接排放，这样就导致了水资源的极大浪费之不足，而提供一种工业污水回收处理可循环利用装置。
本实用新型包括固液分离罐、生物pH值中和罐，中心辐流进水管、抽屉式过滤网板、阀门和回收水池，固液分离罐的入口与污水管相通，生物pH值中和罐的底部是锥形罐体，生物pH值中和罐的底部锥形罐体的出水口上设有过滤网板口，生物pH值中和罐的进水口位于生物pH值中和罐顶部正中心，生物pH值中和罐的进水口通过管道与固液分离罐的出水口相通，中心辐流进水管是杯状管，中心辐流进水管上均匀分布一组分流孔，中心辐流进水管罩在生物pH值中和罐的进水口处，且中心辐流进水管位于生物pH值中和罐内，抽屉式过滤网板位于物pH值中和罐的过滤网板口处，阀门控制pH值中和罐出水口的开启和关闭，回收水池的进水口与阀门相通。
还有排淤泥阀和淤泥池，排淤泥阀的一端与阀门通过管道相通，淤泥池与排淤泥阀的另一端相通。
还有循环泵，循环泵分别与回收水池和工业供水管网相通。
固液分离罐是固液分离机。
本实用新型具有以下优点：本实用新型的推广，能够提供一种能够稳定高效的工业污水回收处理可循环利用装置，该装置使用稳定高效，节能环保，能够将工业污水处理成满足生产用水标准，具有很好的市场推广价值和实用性。
