申请日2015.03.13
公开(公告)日2015.07.29
IPC分类号B01D21/30; B01D21/02
摘要
本实用新型公开了一种具有泥位在线监测功能的污水沉降罐，包括罐体、传感器和显示报警器，传感器设为五组，分别为第一组传感器、第二组传感器、第三组传感器、第四组传感器和第五组传感器，第一组传感器设置在罐体外侧的底部，第五组传感器设置在罐体外侧的上部，第二组传感器、第三组传感器及第四组传感器设置在第一组传感器与第五组传感器之间的罐体外侧;第一至第五组传感器分别与显示报警器电连接。本实用新型设计合理、结构简单、监测可靠，实用性强。采出水沉降罐安装泥位，显示报警器可在室内方便直观的了解罐内泥位情况，可准确及时的启动排泥设备，以保证生产的顺利进行。

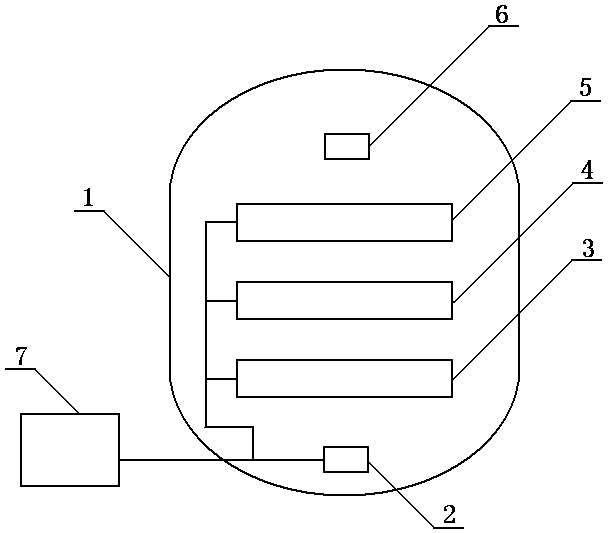

摘要附图
权利要求书
1.具有泥位在线监测功能的污水沉降罐，包括罐体、传感器和显示报警器，其特征在于：传感器设为五组，分别为第一组传感器、第二组传感器、第三组传感器、第四组传感器和第五组传感器，所述第一组传感器设置在罐体外侧的底部，第五组传感器设置在罐体外侧的上部，第二组传感器、第三组传感器及第四组传感器设置在第一组传感器与第五组传感器之间的罐体外侧;所述第一组传感器由第一温度传感器组成，所述第二组传感器由安装在同一水平线上的第二温度传感器、第三温度传感器和第四温度传感器组成，所述第三组传感器由安装在同一水平线上的第五温度传感器、第六温度传感器和第七温度传感器组成，所述第四组传感器由安装在同一水平线上的第八温度传感器、第九温度传感器和第十温度传感器组成，所述第五组传感器由第十一温度传感器组成;所述第一至第十一温度传感器分别与显示报警器电连接;所述第一至第十一温度传感器均通过隔离架固定安装在罐体上。
2.根据权利要求1所述的具有泥位在线监测功能的污水沉降罐，其特征在于：所述显示报警器包括放大滤波电路和中央处理器，所述第一至第十一温度传感器分别通过第一至第十一放大滤波电路与中央处理器相连接。
3.根据权利要求2所述的具有泥位在线监测功能的污水沉降罐，其特征在于：所述中央处理器为带有显示屏和输入键盘的单片机电路或为带有显示屏和输入键盘的可编程控制器。
4.根据权利要求1所述的具有泥位在线监测功能的污水沉降罐，其特征在于：所述隔离架包括壳体、磁铁、导热块和隔热层，所述壳体为凹字形结构，该凹字形结构两侧设有磁铁，凹字形结构的内腔中设有隔热层，隔热层内设有导热块，温度传感器安装在导热块内。
说明书
具有泥位在线监测功能的污水沉降罐
技术领域
本实用新型涉及一种污水沉降罐，具体涉及一种具有泥位在线监测功能的污水沉降罐。
背景技术
目前，油田现有的污水沉降罐没有污泥泥位检测装置，在生产运行中，沉降罐底部污泥的高度一般通过手摸罐壁以感知温差的方式进行估算，这种方式和人的感知力、外界的环境温度等有关，存在较大的误差，不能满足油田四化建设的需要。在东北气温较低的地区罐体外部设有保温层，不能通过感知罐壁温度的变化为估算，一般通过测量出水中悬浮物的浓度来判断泥位是否到达清罐的位置，这种测量方式复杂、成本高且准确率较低。
发明内容
本实用新型的目的就是针对现有技术存在的缺陷，提供一种具有泥位在线监测功能的污水沉降罐。
其技术方案是：具有泥位在线监测功能的污水沉降罐，包括罐体、传感器和显示报警器，传感器设为五组，分别为第一组传感器、第二组传感器、第三组传感器、第四组传感器和第五组传感器，所述第一组传感器设置在罐体外侧的底部，第五组传感器设置在罐体外侧的上部，第二组传感器、第三组传感器及第四组传感器设置在第一组传感器与第五组传感器之间的罐体外侧;所述第一组传感器由第一温度传感器组成，所述第二组传感器由安装在同一水平线上的第二温度传感器、第三温度传感器和第四温度传感器组成，所述第三组传感器由安装在同一水平线上的第五温度传感器、第六温度传感器和第七温度传感器组成，所述第四组传感器由安装在同一水平线上的第八温度传感器、第九温度传感器和第十温度传感器组成，所述第五组传感器由第十一温度传感器组成;所述第一至第十一温度传感器分别与显示报警器电连接;所述第一至第十一温度传感器均通过隔离架固定安装在罐体上。
其中，所述显示报警器包括放大滤波电路和中央处理器，所述第一至第十一温度传感器分别通过第一至第十一放大滤波电路与中央处理器相连接。所述中央处理器为带有显示屏和输入键盘的单片机电路或为带有显示屏和输入键盘的可编程控制器。所述隔离架包括壳体、磁铁、导热块和隔热层，所述壳体为凹字形结构，该凹字形结构两侧设有磁铁，凹字形结构的内腔中设有隔热层，隔热层内设有导热块，温度传感器安装在导热块内。
本实用新型与现有技术相比较，具有以下优点：设计合理、结构简单、监测可靠，实用性强。采出水沉降罐安装泥位，显示报警器可在室内方便直观的了解罐内泥位情况，可准确及时的启动排泥设备，以保证生产的顺利进行。
