申请日2015.04.21
公开(公告)日2015.12.30
IPC分类号B01D36/04
摘要
本实用新型公开了一种钢制污水沉淀装置，包括沉淀池，所述沉淀池内腔均匀设有若干相配合的钢制隔板，所述钢制隔板将所述沉淀池分隔为一级沉淀池、二级沉淀池和三级沉淀池，所述钢制隔板顶端与所述沉淀池连接处设有过滤网;所述沉淀池一侧设有出水口，并且所述沉淀池的底端还设有若干分别与所述一级沉淀池、二级沉淀池和三级沉淀池相配合的排污口。本实用新型的有益效果：本实用新型结构合理简单，便于加工成型，易于使用，能适用于施工现场，使用过程中便于清理，经济实用，可周转使用，克服现有的沉淀装置人工和材料消耗量大、周转困难、耐久性差，对地表水或地下水处理效果不佳的缺点。
权利要求书

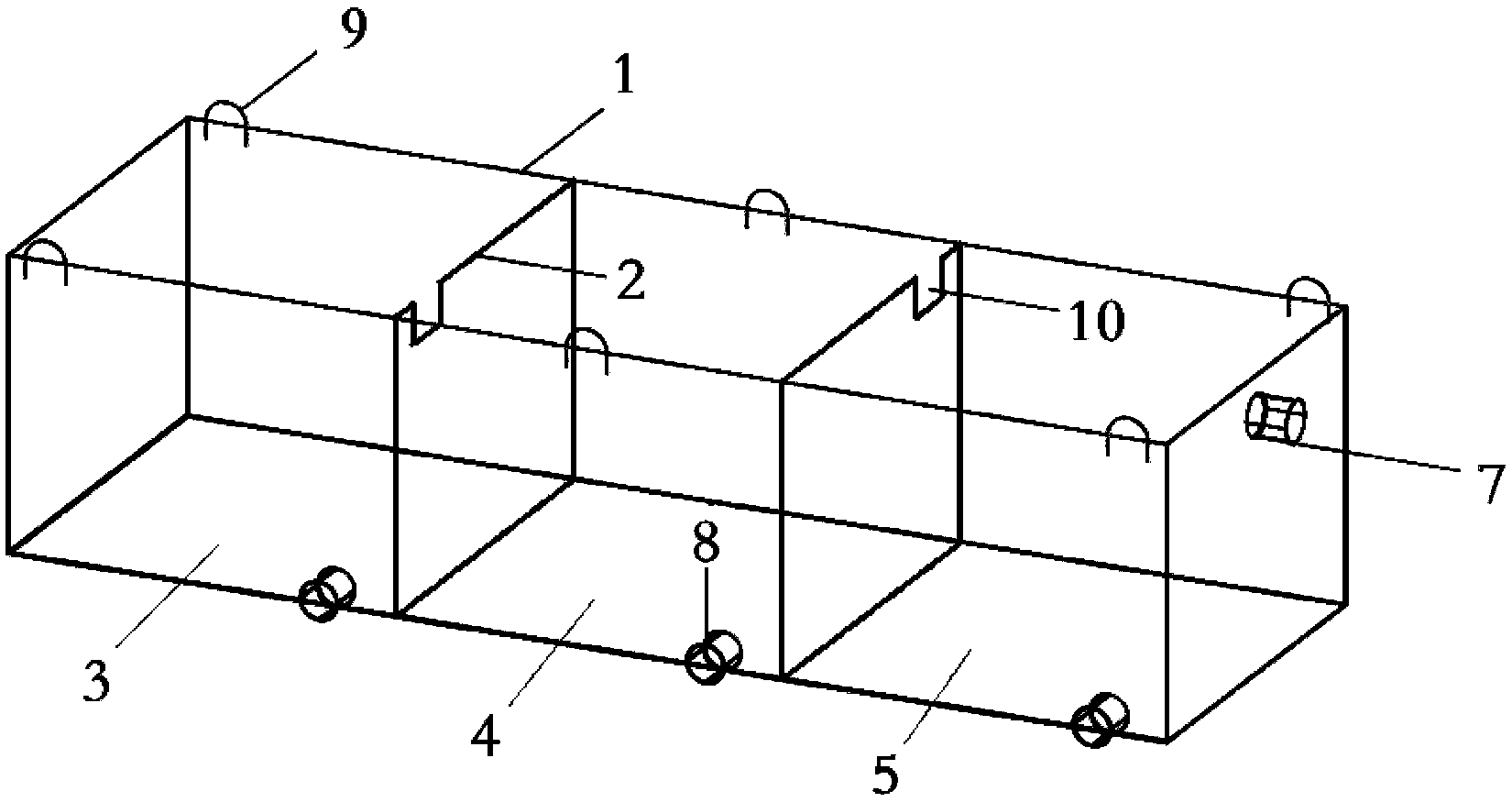

1.一种钢制污水沉淀装置，其特征在于，包括沉淀池(1)，所述沉淀池(1)内腔均匀设有若干相配合的钢制隔板(2)，所述钢制隔板(2)将所述沉淀池(1)分隔为一级沉淀池(3)、二级沉淀池(4)和三级沉淀池(5)，所述钢制隔板(2)顶端与所述沉淀池(1)连接处设有过滤网(6);所述沉淀池(1)一侧设有出水口(7)，并且所述沉淀池(1)的底端还设有若干分别与所述一级沉淀池(3)、二级沉淀池(4)和三级沉淀池(5)相配合的排污口(8)。
2.根据权利要求1所述的钢制污水沉淀装置，其特征在于，所述沉淀池(1)上设有若干分别与所述一级沉淀池(3)、二级沉淀池(4)和三级沉淀池(5)相配合的吊环(9)。
3.根据权利要求1所述的钢制污水沉淀装置，其特征在于，所述沉淀池(1)长为4.5m、宽为2m、高为1.5m、厚为5mm。
4.根据权利要求1所述的钢制污水沉淀装置，其特征在于，所述钢制隔板(2)宽为2m、高为1.5m，并且所述钢制隔板(2)上还设有与所述过滤网(6)相配合的方形孔(10)，所述方形孔(10)宽为0.3m、高为0.2m。
5.根据权利要求1所述的钢制污水沉淀装置，其特征在于，所述出水口(7)以及排污口(8)均为公称直径100mm、长0.2m的钢管。
6.根据权利要求1所述的钢制污水沉淀装置，其特征在于，所述钢制污水沉淀装置的内、外表面均喷涂防腐涂料。
说明书
一种钢制污水沉淀装置
技术领域
本实用新型涉及污水处理技术领域，具体来说，涉及一种钢制污水沉淀装置。
背景技术
随着施工现场越来越多，建筑行业对环境的影响也越来越大，为了减少水污染，目前建筑市场上通常会通过两种途径进行水处理，一是砌筑式沉淀处理装置，但此装置搭设和拆除均需要耗费大量的人力、物力，不具备周转性、不易清理，另一个是大型塑料桶沉淀装置，此装置耐久性差、不具备周转性，污水处理效果差。
所以，研制出一种可以克服现有的沉淀装置人工和材料消耗量大、周转困难、耐久性差，对地表水或地下水处理效果不佳的缺点的钢制污水沉淀装置，便成为业内人士亟需解决的问题。
实用新型内容
针对相关技术中的上述技术问题，本实用新型提出一种钢制污水沉淀装置，能够克服现有的沉淀装置人工和材料消耗量大、周转困难、耐久性差，对地表水或地下水处理效果不佳的缺点。
为实现上述技术目的，本实用新型的技术方案是这样实现的：
一种钢制污水沉淀装置，包括沉淀池，所述沉淀池内腔均匀设有若干相配合的钢制隔板，所述钢制隔板将所述沉淀池分隔为一级沉淀池、二级沉淀池和三级沉淀池，所述钢制隔板顶端与所述沉淀池连接处设有过滤网;所述沉淀池一侧设有出水口，并且所述沉淀池的底端还设有若干分别与所述一级沉淀池、二级沉淀池和三级沉淀池相配合的排污口。
进一步的，所述沉淀池上设有若干分别与所述一级沉淀池、二级沉淀池和三级沉淀池相配合的吊环。
进一步的，所述沉淀池长为4.5m、宽为2m、高为1.5m、厚为5mm。
进一步的，所述钢制隔板宽为2m、高为1.5m，并且所述钢制隔板上还设有与所述过滤网相配合的方形孔，所述方形孔宽为0.3m、高为0.2m。
进一步的，所述出水口以及排污口均为公称直径100mm、长0.2m的钢管。
进一步的，所述钢制污水沉淀装置的内、外表面均喷涂防腐涂料，包括一道底漆三道面漆。
本实用新型的有益效果：本实用新型结构合理简单，便于加工成型，易于使用，能适用于施工现场，使用过程中便于清理，经济实用，可周转使用，克服现有的沉淀装置人工和材料消耗量大、周转困难、耐久性差，对地表水或地下水处理效果不佳的缺点。
