申请日2015.04.21
公开(公告)日2015.10.28
IPC分类号C02F3/00; B01D21/24
摘要

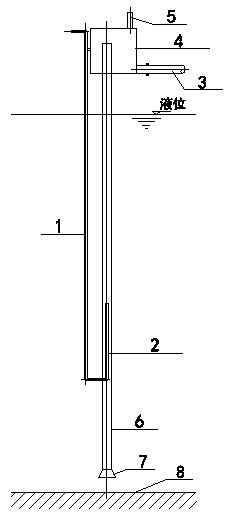

本发明公开了一种专用于污水处理中排水、排泥的气提系统，包括底部设置有开口的扬水管、输气管、穿孔布气管和气液分离箱，输气管与底部设置有开口的扬水管平行设置，且在底部设置有开口的扬水管近末端部相互联通，穿孔布气管设置于输气管上，且一体成型;气液分离箱设置于底部设置有开口的扬水管顶端，该底部设置有开口的扬水管顶端伸入气液分离箱中;该气液分离箱上分别设置有排气管和出水管。本发明的气提系统可作为改造项目中调节水质的替代者，在调节池末端设置多点气提，扬水管出水直接排至调节池其余各个点，实现搅拌功能。气提系统构造简单，在现场即可利用管材就地装配，投资成本较低，效果显著。
权利要求书
1.一种专用于污水处理中排水、排泥的气提系统，其特征在于：包括底部设置有开口的扬水管、输气管、穿孔布气管和气液分离箱，所述输气管与底部设置有开口的扬水管平行设置，且在底部设置有开口的扬水管近末端部相互联通，所述穿孔布气管设置于输气管上，且一体成型;所述气液分离箱设置于底部设置有开口的扬水管顶端，该底部设置有开口的扬水管顶端伸入气液分离箱中;该气液分离箱上分别设置有排气管和出水管。
2.根据权利要求1所述的专用于污水处理中排水、排泥的气提系统，其特征在于：所述穿孔布气管设置于输气管上，且一体成型，与输气管整体呈不对称U型结构，该穿孔布气管上均匀设置有穿孔。
3.根据权利要求1所述的专用于污水处理中排水、排泥的气提系统，其特征在于：所述穿孔布气管的长度与输气管的长度比为1/5～1/4。
4.根据权利要求1所述的专用于污水处理中排水、排泥的气提系统，其特征在于：所述底部设置有开口的扬水管的开口形状为喇叭状。
说明书
一种专用于污水处理中排水、排泥的气提系统
技术领域
本发明涉及一种专用于污水处理中排水、排泥的气提系统，属于污水处理设备领域。
背景技术
气提系统主要是以压缩空气为动力来升水、升液或提升矿浆。气提系统有利于反应物的混合、扩散、传热和传质，具有结构简单、造价低、能耗低等优点。因此气提系统在工业上得到了广泛的应用。
一般的，污泥所点的容积是通过排泥量来控制的，也受限于废水水量和浓度。当废水量增加或废水浓度增加时，为了保持负荷平衡，就要少排泥或不排泥，提高系统的污泥量，反之则多排泥以减少系统污泥量。此外还要考虑很多受限因素，如：系统的污泥量过多，虽然可降低容积负荷，但会使污泥的膨胀度增高，影响泥水分离;排泥量太多，则会造成容积负荷过高，使VFA/ALK的比值升高，影响处理效果。
目前，在实际的废水处理工程中，会有很多因为生产需要等因素而需要改造的废水处理设施，由于原有设施老化或设计缺陷等因素，实施难度较新建项目较大。对于原水水质波动较大的项目，调节池内调节水质至关重要。项目中很多为了提高场地利用，将调节池封顶并作为地下池。对池内老化搅拌系统进行更换的难度较大并且具有一定的危险性。经过检索，还没有出现通过改进气提系统在废水处理过程中实际研究与运用。
发明内容
本发明的目的是提供一种专用于污水处理中排水、排泥的气提系统，实现搅拌功能。气提系统构造简单，在现场即可利用管材就地装配，投资成本较低，效果显著。
本发明采用的技术方案为：一种专用于污水处理中排水、排泥的气提系统，其创新点在于：包括底部设置有开口的扬水管、输气管、穿孔布气管和气液分离箱，所述输气管与底部设置有开口的扬水管平行设置，且在底部设置有开口的扬水管近末端部相互联通，所述穿孔布气管设置于输气管上，且一体成型;所述气液分离箱设置于底部设置有开口的扬水管顶端，该底部设置有开口的扬水管顶端伸入气液分离箱中;该气液分离箱上分别设置有排气管和出水管。
在此基础上，所述穿孔布气管设置于输气管上，且一体成型，与输气管整体呈不对称U型结构，该穿孔布气管上均匀设置有穿孔。
在此基础上，所述穿孔布气管的长度与输气管的长度比为1/5～1/4。
在此基础上，所述底部设置有开口的扬水管的开口形状为喇叭状。
本发明的有益效果如下：
(1)本发明的专用于污水处理中排水、排泥的气提系统，该气提系统可作为改造项目中调节水质的替代者，在调节池末端设置多点气提，扬水管出水直接排至调节池其余各个点，实现搅拌功能。气提系统构造简单，在现场即可利用管材就地装配，投资成本较低，效果显著。
(2)本发明的专用于污水处理中排水、排泥的气提系统，生化池、沉淀池的排泥以及污泥回流均可用气提系统替代重力及污泥泵排泥来实现。气提装置可通过控制进气时间及强度控制排泥量和排泥时间，通过自动控制实现自动排泥。在实际应用中，气提系统排泥构造简单、故障率低、排泥彻底、效果稳定并且大大降低能耗和运行成本，可以取代原有排泥方式。
(3)本发明的专用于污水处理中排水、排泥的气提系统，穿孔布气管设置于输气管上，且一体成型，与输气管整体呈不对称U型结构，这样的设计可以有效提高气压差，气液混合更均匀;该穿孔布气管上均匀设置有穿孔，穿孔的设置可以有效提高气提系统本身的气液混合效率，处理效果好。
(4)本发明的专用于污水处理中排水、排泥的气提系统，穿孔布气管的长度与输气管的长度比为1/5～1/4，构成的U型状结构，可以有效增大气液混合面积。
(5)本发明的专用于污水处理中排水、排泥的气提系统，底部设置有开口的扬水管的开口形状为喇叭状，可以有效吸取池底液体，效果好，操作方便。
