申请日2015.04.20
公开(公告)日2015.07.08
IPC分类号E03F5/04
摘要
本发明公开了一种防护污水井，包括：基础直筒和活动井盖，所述活动井盖设置在基础直筒的上方，所述基础直筒顶部的开口外部设置有一个固定圆环，所述活动井盖设置在固定圆环内，所述基础直筒内壁的底部设置有一个指向内侧的支撑架，所述基础直筒内设置有一个摇摆爬梯，所述摇摆爬梯的底部与支撑架的前端相铰接。通过上述方式，本发明所述的防护污水井，活动井盖与固定圆环相铰接，使用方便，增加了偷盗的难度，而且特别设计了一个摇摆爬梯，可以方便工作人员下井进行维护，摇摆爬梯摇摆到另一边后进行阻挡，防止人员的意外坠落，提升安全性，实用性强。
权利要求书

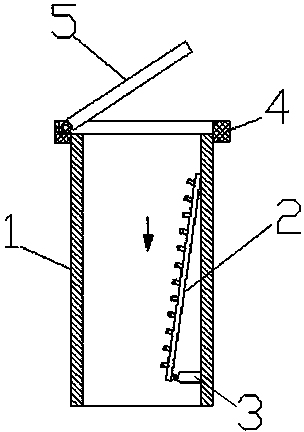

1.一种防护污水井，包括：基础直筒和活动井盖，所述活动井盖设置在基础直筒的上方，其特征在于，所述基础直筒顶部的开口外部设置有一个固定圆环，所述活动井盖设置在固定圆环内，所述基础直筒内壁的底部设置有一个指向内侧的支撑架，所述基础直筒内设置有一个摇摆爬梯，所述摇摆爬梯的底部与支撑架的前端相铰接。
2.根据权利要求1所述的防护污水井，其特征在于，所述基础直筒为竖直埋设在地下的砖砌圆筒或者混凝土浇注圆筒。
3.根据权利要求1所述的防护污水井，其特征在于，所述活动井盖外圆的一侧与固定圆环相铰接。
4.根据权利要求1所述的防护污水井，其特征在于，所述摇摆爬梯上设置有数根攀爬用的U形弯杆。
5.根据权利要求1所述的防护污水井，其特征在于，所述摇摆爬梯的顶部位于基础直筒左侧或者右侧的内壁上。
说明书
一种防护污水井
技术领域
本发明涉及市政雨污水工程领域，特别是涉及一种防护污水井。
背景技术
在城市道路下面的污水管道中经常会设置一些窨井来进行管道的疏通。窨井端口设置有窨井盖，窨井盖的材料一般为铸铁的或者钢筋混凝土制成的。钢筋混凝土浇注的窨井盖价格便宜，但是结构强度差，难以长时间经受车辆的冲击，多使用在人行道或者广场上。铸铁的窨井盖结构牢固，可承载较大的压力和冲击力，使用较为广泛，但是容易被偷。
窨井盖被偷或者损坏后，窨井缺乏防护，容易发生事故，对车辆和行人造成损伤，特别是近年来，行人坠落窨井的事件经常发生，严重危害了人民生命和财产安全，为了避免行人坠落窨井，部分窨井内设置了防坠网，但是防坠网能承受的压力小，而且容易损坏，耐用性极差，需要经常更好，成本高，不方便维护工作的进行。
发明内容
本发明主要解决的技术问题是提供一种方便下井维护的、防坠落性能稳定的污水井。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种防护污水井，包括：基础直筒和活动井盖，所述活动井盖设置在基础直筒的上方，所述基础直筒顶部的开口外部设置有一个固定圆环，所述活动井盖设置在固定圆环内，所述基础直筒内壁的底部设置有一个指向内侧的支撑架，所述基础直筒内设置有一个摇摆爬梯，所述摇摆爬梯的底部与支撑架的前端相铰接。
在本发明一个较佳实施例中，所述基础直筒为竖直埋设在地下的砖砌圆筒或者混凝土浇注圆筒。
在本发明一个较佳实施例中，所述活动井盖外圆的一侧与固定圆环相铰接。
在本发明一个较佳实施例中，所述摇摆爬梯上设置有数根攀爬用的U形弯杆。
在本发明一个较佳实施例中，所述摇摆爬梯的顶部位于基础直筒左侧或者右侧的内壁上。
本发明的有益效果是：本发明指出的一种防护污水井，活动井盖与固定圆环相铰接，使用方便，增加了偷盗的难度，而且特别设计了一个摇摆爬梯，可以方便工作人员下井进行维护，摇摆爬梯摇摆到另一边后进行阻挡，防止人员的意外坠落，提升安全性，实用性强。
