申请日2015.04.20
公开(公告)日2015.08.19
IPC分类号C02F9/14; C05F3/00; C02F11/02
摘要

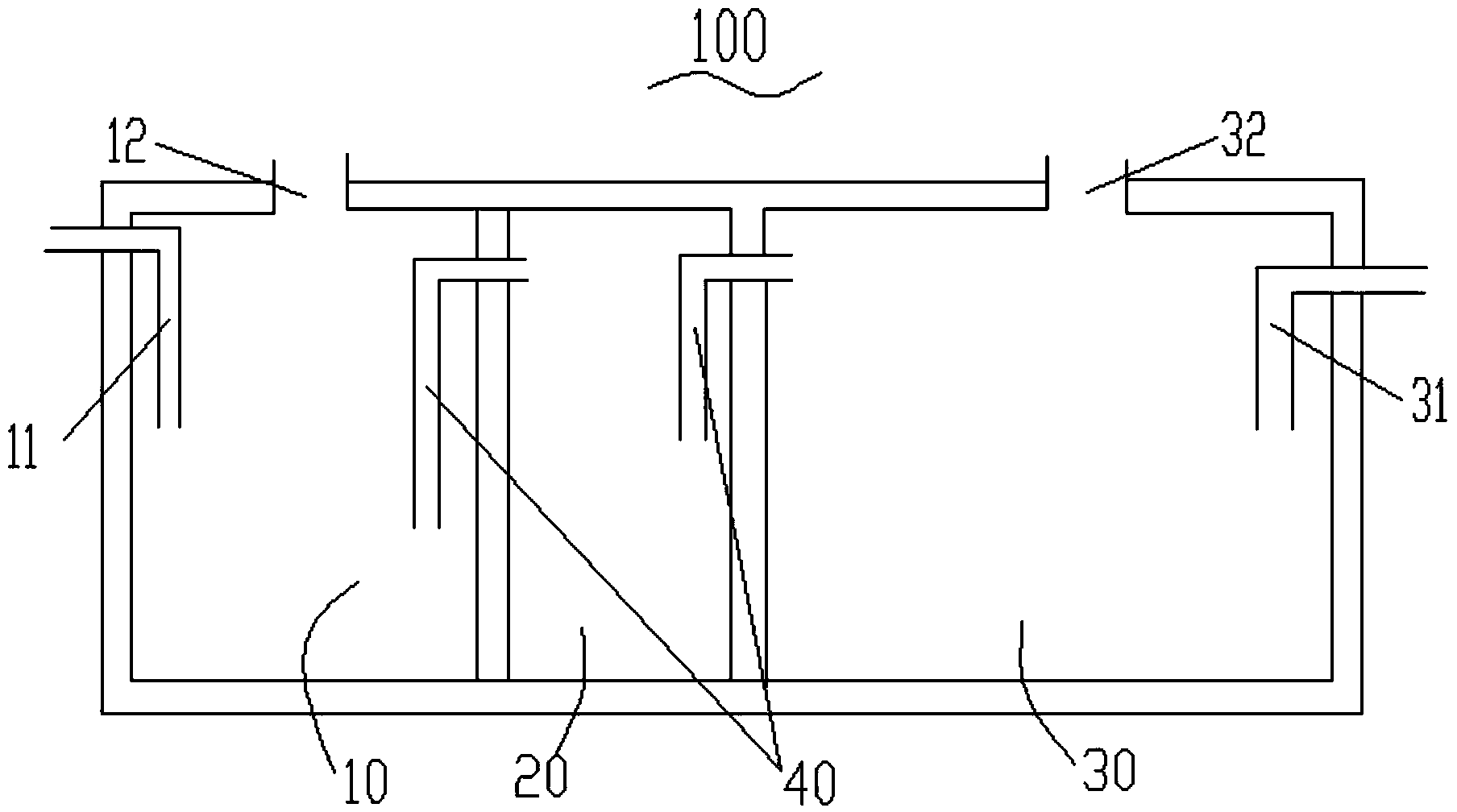

本实用新型的小型便捷式生活污水处理设备，依次包括截留沉淀及发酵池、再次发酵池以及储粪池，所述截留沉淀及发酵池在其侧壁上连接有进粪管、顶壁上开设有清渣口，并用第一盖板进行密封;所述储粪池的侧壁上连接有出水管，顶壁上开设有取粪口，并用第二盖板进行密封;所述截留沉淀及发酵池与再次发酵池，以及再次发酵池与储粪池之间分别用连通管进行连通，其中设于截留沉淀及发酵池与再次发酵池之间的连通管中进口端的高度为所述沉淀及发酵池深度的三分之一，设于再次发酵池与储粪池之间的连通管中进口端的高度为所述再次发酵池深度的二分之一。其通过合理的结构设置，实现了对粪便的有效处理，且可将处理过后的粪便用作肥料进行再利用。
权利要求书
1.一种小型便捷式生活污水处理设备，其特征在于：依次包括截留沉淀及发酵池、再次发酵池以及储粪池，所述截留沉淀及发酵池在其侧壁上连接有进粪管、顶壁上开设有清渣口，并用第一盖板进行密封;所述储粪池的侧壁上连接有出水管，顶壁上开设有取粪口，并用第二盖板进行密封;所述截留沉淀及发酵池与再次发酵池，以及再次发酵池与储粪池之间分别用连通管进行连通，其中设于截留沉淀及发酵池与再次发酵池之间的连通管中进口端的高度为所述沉淀及发酵池深度的三分之一，设于再次发酵池与储粪池之间的连通管中进口端的高度为所述再次发酵池深度的二分之一。
2.根据权利要求1所述的小型便捷式生活污水处理设备，其特征在于：所述连通管为倒U形、倒L形或者斜插式连通管。
3.根据权利要求1所述的小型便捷式生活污水处理设备，其特征在于：所述连通管为倒L形连通管。
4.根据权利要求1所述的小型便捷式生活污水处理设备，其特征在于：所述连通管的孔径为110mm。
5.根据权利要求1所述的小型便捷式生活污水处理设备，其特征在于：所述截留沉淀及发酵池、再次发酵池以及储粪池的容积比为2：1：3。
6.根据权利要求1所述的小型便捷式生活污水处理设备，其特征在于：所述截留沉淀及发酵池、再次发酵池以及储粪池设为一体式结构。
7.根据权利要求1所述的小型便捷式生活污水处理设备，其特征在于：所述小型便捷式生活污水处理设备内容置有厌氧菌种。
8.一种小型便捷式生活污水处理设备，其特征在于：包括池体，所述池体的两侧壁上分别连接有进粪管及出水管，所述池体内设置有两块分隔板，用于将该池体分隔成三个独立的腔室，且定义所述的三 个独立的腔室为截留沉淀及发酵腔室、再次发酵腔室以及储粪腔室;所述的两块隔板上分别设置有连通管，依次对截留沉淀及发酵腔室与再次发酵腔室，以及再次发酵腔室与储粪腔室进行连通，其中所述的连通管中进口端的高度分别占该截留沉淀及发酵腔室深度的三分之一，再次发酵腔室的深度的二分之一。
9.根据权利要求8所述的小型便捷式生活污水处理设备，其特征在于：所述池体在截留沉淀及发酵腔室处开设有一清渣口，并用第一盖板进行密封;所述池体在储粪腔室处开设有一取粪口，并用第二盖板进行密封。
10.根据权利要求8所述的小型便捷式生活污水处理设备，其特征在于：所述连通管为倒L形连通管。
说明书
小型便捷式生活污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种小型便捷式生 活污水处理设备。
背景技术
人群粪便中因含有大量的致病细菌、病毒和寄生虫卵等。如果将 粪便进行直接排放，会污染水源、土壤、蔬菜瓜果及人的衣服、手、 经口或皮肤可能传染霍乱、伤寒、肝炎、菌痢等急、慢性肠道传染病 和血吸虫、蛔虫、囊虫等寄生虫病。而“粪便无害化处理”是指清掏 的粪便，在用作肥料前都应采用的有效的处理方法，包括物理、生物 或化学方法将粪便内的致病菌、病毒和寄生虫卵杀灭，使其达到基本 无害化的过程。物理和生物的方法是将粪便密封贮存一定时间，在厌 氧和一定温度(可人工加温)的条件下，粪便内的细菌，能将粪便充分 腐败酵解，放出大量的氨和沼气，改变pH值;或者通过堆肥自然发 酵升温，改变粪便内致病菌、病毒和寄生虫卵的生存条件，从而导致 死亡、使粪便变得基本无害。化学方法是通过直接投药杀死病菌和虫 卵。
用于“粪便无害化处理”的处理设备通常选用三格化粪池，三格 化粪池是将粪便的收集、无害化处理在同一流程中进行处理，实现了 对粪便的有效处理。所使用的三格化粪池，其根据所起到的作用分隔 成了三个独立的腔室，并通过设置连通管将相邻的两个腔室进行连 通;目前现有技术中的三格化粪池，由于三个腔室之间会进行依次流 动，很难做到对粪便内致病菌、病毒和寄生虫卵杀灭进行完全的消灭。
实用新型内容
本实用新型的目的是提供一种用于解决上述技术问题的小型便 捷式生活污水处理设备。
具体地，一种小型便捷式生活污水处理设备，依次包括截留沉淀 及发酵池、再次发酵池以及储粪池，所述截留沉淀及发酵池在其侧壁 上连接有进粪管、顶壁上开设有清渣口，并用第一盖板进行密封;所 述储粪池的侧壁上连接有出水管，顶壁上开设有取粪口，并用第二盖 板进行密封;所述截留沉淀及发酵池与再次发酵池，以及再次发酵池 与储粪池之间分别用连通管进行连通，其中设于截留沉淀及发酵池与 再次发酵池之间的连通管中进口端的高度为所述沉淀及发酵池深度 的三分之一，设于再次发酵池与储粪池之间的连通管中进口端的高度 为所述再次发酵池深度的二分之一。
优选地，所述连通管为倒U形、倒L形或者斜插式连通管。
优选地，所述连通管为倒L形连通管。
优选地，所述连通管的孔径为110mm。
优选地，所述截留沉淀及发酵池、再次发酵池以及储粪池的容积 比为2：1：3。
优选地，所述截留沉淀及发酵池、再次发酵池以及储粪池设为一 体式结构。
优选地，所述小型便捷式生活污水处理设备内容置有厌氧菌种。
或者，一种小型便捷式生活污水处理设备，包括池体，所述池体 的两侧壁上分别连接有进粪管及出水管，所述池体内设置有两块分隔 板，用于将该池体分隔成三个独立的腔室，且定义所述的三个独立的 腔室为截留沉淀及发酵腔室、再次发酵腔室以及储粪腔室;所述的两 块隔板上分别设置有连通管，依次对截留沉淀及发酵腔室与再次发酵 腔室，以及再次发酵腔室与储粪腔室进行连通，其中所述的连通管中 进口端的高度分别占该截留沉淀及发酵腔室深度的三分之一，再次发 酵腔室的深度的二分之一。
优选地，所述池体在截留沉淀及发酵腔室处开设有一清渣口，并 用第一盖板进行密封;所述池体在储粪腔室处开设有一取粪口，并用 第二盖板进行密封。
优选地，所述连通管为倒L形连通管。
由于上述技术方案的运用，本实用新型与现有技术相比具有下列 优点：
本实用新型的小型便捷式生活污水处理设备，通过连通管根据其 所引导的物料来具体设置容置其进口端处于截留沉淀及发酵池以及 再次发酵池对粪便的高度，使得该三格化池在使用时，根据截留沉淀 及发酵池、再次发酵池各自对粪便所起到的功效进行导引，避免了将 残留在粪便内的致病菌、病毒和寄生虫卵带至储粪池，亦即，本实用 新型实现了对粪便的有效处理，且可将处理过后的粪便用作肥料进行 再利用。
