申请日2015.04.20
公开(公告)日2015.08.19
IPC分类号C02F103/30; C02F9/14
摘要
本实用新型涉及一体化印染废水处理设备，有效的解决了传统的使用土建解决污水处理时，浪费土地资源，造价高，需要时间去管理等问题;其解决的技术方案是包括污水处理箱，污水处理箱内设有水解酸化池、一级接触氧化池、二级接触沉淀池、沉淀池、脱色池五个区域，水酸解氧化池内安装有进水管，水解酸化池、一级接触氧化池、二级接触沉淀池内有弹性填料，一级接触氧化池和二级接触沉淀池内均安装有曝气系统，二级接触沉淀池内连接第一中心筒，沉淀池连接置于第二中心筒，脱水池内放有脱色剂，脱水池的上部经出水管连通外界;本实用新型结构巧妙，运输安装方便，使用寿命长，占地面积小，可地埋也可放地上，现场安装方便。
权利要求书

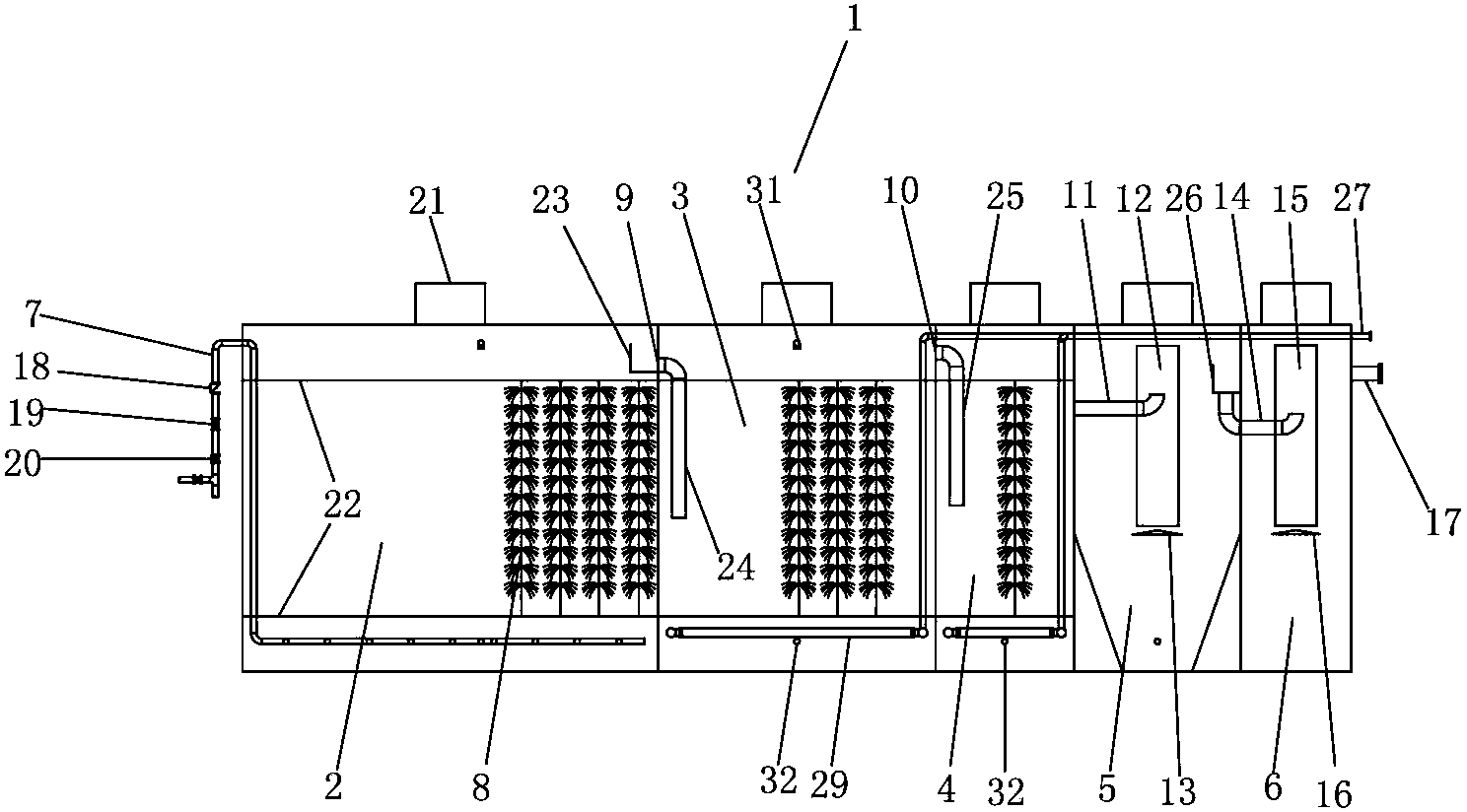

1.一种一体化印染废水处理设备，包括污水处理箱(1)，其特征在于，污水处理箱(1)内设有多个挡板将污水处理箱依次分割成水解酸化池(2)、一级接触氧化池(3)、二级接触沉淀池(4)、沉淀池(5)、脱色池(6)五个区域，水酸解氧化池(2)内安装有连通外界进水管(7)，水解酸化池(2)、一级接触氧化池(3)、二级接触沉淀池(4)内分别安装有弹性填料(8)，水解酸化池(2)的上部和一级接触氧化池(3)之间设有第一开口(9)，一级接触氧化池(3)的上部和二级接触沉淀池(4)之间设有第二开口(10)，一级接触氧化池(3)和二级接触沉淀池(4)内均安装有曝气系统，二级接触沉淀池(4)内的上部经第三管道(11)连接置于沉淀池(5)内的第一中心筒(12)，第一中心筒(12)的下方设有第一布水器(13)，沉淀池(5)内的上部经第四管道(14)连接置于脱色池(6)内的第二中心筒(15)，第二中心筒(15)的下方设有第二布水器(16)，脱水池(6)内放有脱色剂，脱水池(6)的上部经出水管(17)连通外界。
2.根据权利要求1所述的一种一体化印染废水处理设备，其特征在于, 所述的进水管(7)呈L型且伸至水解氧化池(2)的底部，置于外界的进水管(7)端从上至下依次设有止回阀(18)、流量计(19)、蝶阀(20)。
3.根据权利要求1所述的一种一体化印染废水处理设备，其特征在于, 所述的水解酸化池(2)、一级接触氧化池(3)、二级接触沉淀池(4)、沉淀池(5)、脱色池(6)的上端分别设有入孔(21)。
4.根据权利要求1所述的一种一体化印染废水处理设备，其特征在于, 所述的水解酸化池(2)、一级接触氧化池(3)、二级接触沉淀池(4)内的上部和下部横向设有穿透其的填料支架(22)，弹性填料(8)的两端分别固定在上、下填料支架(22)上。
5.根据权利要求1所述的一种一体化印染废水处理设备，其特征在于, 所述的第一开口(9)处设有置于水酸解氧化池(2)内的第一溢流堰(23)，且第一开口(9)处安装有置于一级接触氧化池(3)内的第一管道(24)，第二开口处(10)安装有置于二级接触沉淀池(4)内的第二管道(25)，第四管道(14)处设有置于沉淀池(5)内的第二溢流堰(26)。
6.根据权利要求1所述的一种一体化印染废水处理设备，其特征在于, 所述的曝气系统包括曝气主管(27)、曝气支管(28)和曝气软管(29)，曝气主管(27)有两根，一根曝气主管(27)的一端置于一级接触氧化池(3)内，另一端至于外界，另一根曝气主管(27)的一端置于二级接触沉淀池(4)内，另一端至于外界，分别置于一级接触氧化池(3)和二级接触沉淀池(4)内的曝气主管(27)的端头连接有曝气支管(28)，曝气支管(28)上连接有多个曝气软管(29)，曝气软管(29)上设有多个微孔，曝气支管(28)和曝气软管(29)经曝气接头固定连接，曝气主管(27)和曝气支管(28)分别经角铁支架固定在内壁上。
7.根据权利要求1所述的一种一体化印染废水处理设备，其特征在于, 所述的第一布水器(13)和第二布水器(16)分别经焊接角铁与第一中心筒(12)和第二中心筒(15)固定，第一中心筒(12)和第二中心筒(15)经角铁分别悬空固定在沉淀池(5)和脱色池(6)内。
8.根据权利要求1所述的一种一体化印染废水处理设备，其特征在于, 所述的进水管(7)和出水管(17)分别经法兰与污水处理箱(1)连接。
9.根据权利要求1所述的一种一体化印染废水处理设备，其特征在于, 所述的沉淀池(5)内设有连通外界的抽泥泵(30)，抽泥泵(30)经回流管(31)分别连接至水解酸化池(2)、一级接触氧化池(3)、二级接触沉淀池(4)内。
10.根据权利要求1所述的一种一体化印染废水处理设备，其特征在于, 所述的水解酸化池(2)、一级接触氧化池(3)、二级接触沉淀池(4)内设有连通外界的排泥管(32)。
说明书
一体化印染废水处理设备
技术领域
本实用新型涉及废水处理技术领域，特别是一种一体化印染废水处理设备。
背景技术
近年来，随着我国工业及其他产业的不断发展，人均土地用地面积逐年减少，土地资源显的愈发紧张;而此时随着人们对环境的日益重视，环保意识的逐步加强，对工业废水及生活废水的排放要求也更加严格，这就要求有足够的空间来放置污水处理设施，而土地的日益紧张又与之相冲突。在此种情况下，一体化水处理设备就应运而生。
随着市场经济的发展，物价的不断上涨，人们消费水平的提升，人工费用亦出现大幅的增长，同时在寸土寸金的今天，原有的技术工艺，多采用土建来完成污水处理过程，但是针对中小型印染废水，采用土建的投资费用与采用设备的费用造价几乎相当，而且土建需要耗费非专业客户从紧张的工作时间里抽出大量时间去管理，更何况池体采用土建不仅造成企业用地紧张，同时也造成了土地的极大浪费。综合以上因素分析：采用土建来做污水处理的话，不仅难解决用地问题，而且易造成土地资源的浪费，同时在工程项目投资上并不低。
因此，我公司针对小水量，用地紧张的中小型印染客户而研发的HY-PD型一体化印染废水处理设备，可地埋，也可放置在地面及建筑物以上，这样就不仅能大大节约占地面积，实现土地资源的最大利用化，而且设备运至现场进行简单管道连接即可投入使用，大大节省了客户在污水项目上所需耗费的心神。且HY-PD型一体化印染废水处理设备不管地埋还是放置地面以上，都不影响该套污水处理设备的处理效果。
HY-PD型一体化印染废水处理设备尤其适合用于用地紧张、中小型废水量的印染企业客户。
发明内容
针对上述情况，为克服现有技术之缺陷，本实用新型之目的就是提供一种一体化印染废水处理设备，有效的解决了传统的使用土建解决污水处理时，浪费土地资源，造价高，需要时间去管理等问题。
其解决的技术方案是，包括污水处理箱，污水处理箱内设有多个挡板将污水处理箱依次分割成水解酸化池、一级接触氧化池、二级接触沉淀池、沉淀池、脱色池五个区域，水酸解氧化池内安装有连通外界进水管，水解酸化池、一级接触氧化池、二级接触沉淀池内分别安装有弹性填料，水解酸化池的上部和一级接触氧化池之间设有第一开口，一级接触氧化池的上部和二级接触沉淀池之间设有第二开口，一级接触氧化池和二级接触沉淀池内均安装有曝气系统，二级接触沉淀池内的上部经第三管道连接置于沉淀池内的第一中心筒，第一中心筒的下方设有第一布水器，沉淀池内的上部经第四管道连接置于脱色池内的第二中心筒，第二中心筒的下方设有第二布水器，脱水池内放有脱色剂，脱水池的上部经出水管连通外界。
本实用新型结构巧妙，运输安装方便，使用寿命长，占地面积小，可地埋也可放地上，现场安装方便，可快速投入使用，设备造价低，不受污水量的限制，机动灵活，可单独使用，也可多个联合使用。
