申请日2015.07.04
公开(公告)日2015.12.02
IPC分类号C02F1/52; C02F9/04
摘要
本实用新型公开了一种水处理循环供给系统。包括与取水泵组连接的两台反应沉淀装置，絮凝剂自动投放装置，净水装置，补水泵组和回水泵组，所述回水泵组与净化池连接，净化池与缓冲池连接，两反应沉淀装置的出口分别通过相应的电磁阀与清水池和净水装置连接，所述净水装置还通过相应的电磁阀与清水池连接，所述絮凝剂自动投放装置分别设置于取水泵组的输入端和两反应沉淀装置，设于两反应沉淀装置的所述絮凝剂自动投放装置分别连接有电磁阀和相应的止回阀。该水处理循环供给系统结构简单、合理，其废水回收与补充水净化处理效果好，处理成本低，废水不外排。
权利要求书
1.一种水处理循环供给系统，包括反应沉淀装置，絮凝剂自动投放装置，净水装置和取水泵组，其特征是还包括补水泵组和回水泵组，所述回水泵组与净化池连接，净化池与缓冲池连接，所述反应沉淀装置相互并接有两台，两反应沉淀装置的入口与取水泵组的出口连接，两反应沉淀装置的出口分别通过相应的电磁阀与清水池和净水装置连接，所述净水装置还通过相应的电磁阀与清水池连接，所述补水泵组与清水池连接，所述絮凝剂自动投放装置分别设置于取水泵组的输入端和两反应沉淀装置，设于两反应沉淀装置的所述絮凝剂自动投放装置分别连接有电磁阀和相应的止回阀。
2.根据权利要求1所述水处理循环供给系统，其特征是加水池和清水池分别设有液位检测器和相应的液位控制器。
3.根据权利要求1所述水处理循环供给系统，其特征是所述反应沉淀装置其罐体内腔分别设有反应腔、预沉腔、静态沉淀腔和多级过滤腔，所述静态沉淀腔的中部设有斜管，所述斜管的倾斜角度为60度。
说明书
一种水处理循环供给系统
技术领域
本实用新型涉及用于钽铌矿废石等加工生产的一种水处理循环供给系统。
背景技术
在以钽铌矿废石等为原矿料加工生产钽铌精矿粉、锂长石精矿等工艺中，需要使用大量的水。通常解决用水是使用河水为水源。但是一般情况下，河水都是比较混浊，其含泥沙量大，严重的其混浊度达到300NTU以上。因而大多使用河水作为工业用水源的都需要对原河水进行处理。现有的河水处理系统普遍使用絮凝剂、相应的沉淀装置来进行处理，但是这类处理系统由于系统构成尚有不尽合理之处，如沉淀处理装置的结构、处理设备单元构成、控制装置的设置不完善或设置缺失等问题，使得水的处理成本高、处理效果不尽人意。
实用新型内容
本实用新型的目的是针对上述现有技术存在的不足，提供一种水处理循环供给系统。该水处理循环供给系统结构简单、合理，其废水回收与补充水净化处理效果好，处理成本低，废水不外排。

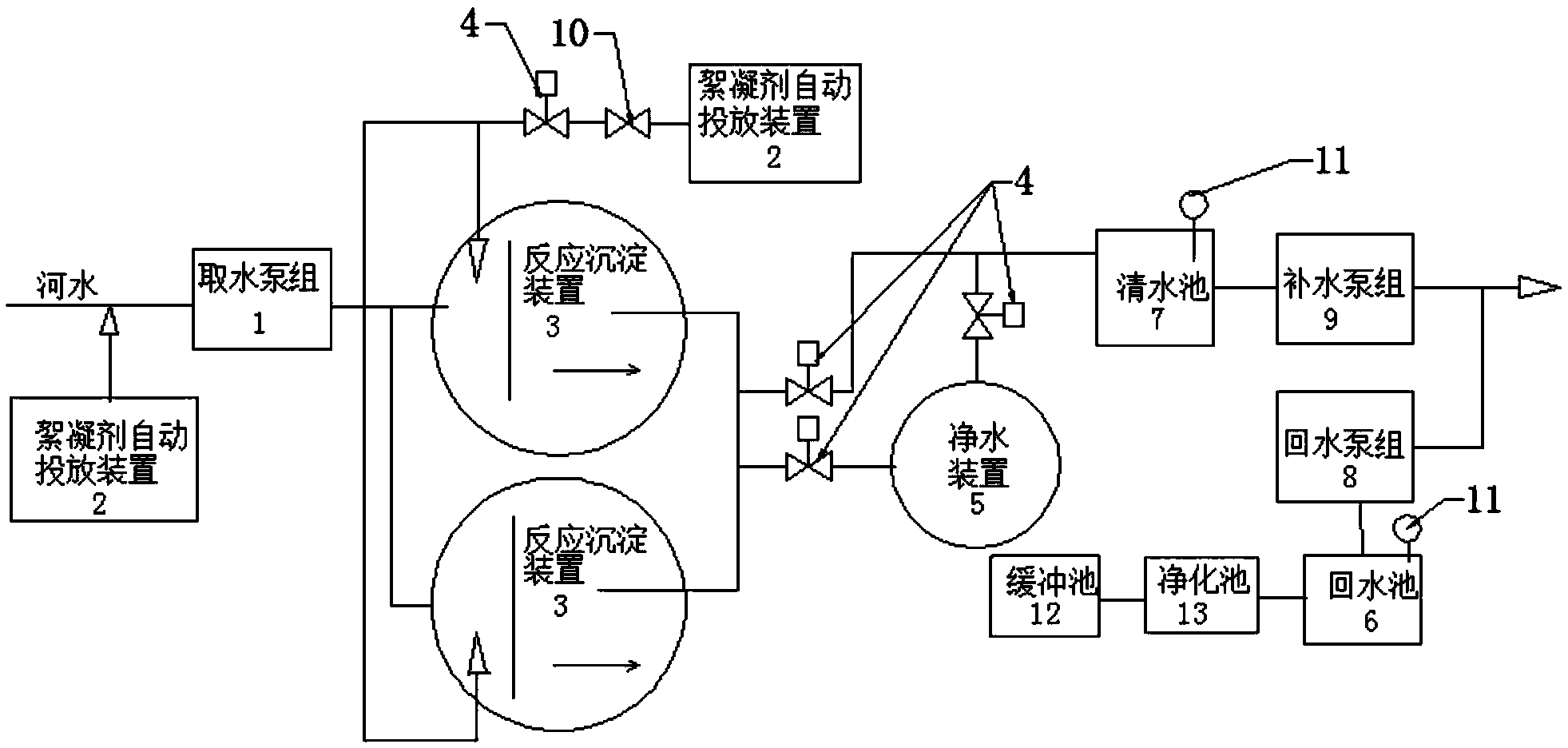

本实用新型水处理循环供给系统的技术方案包括反应沉淀装置，絮凝剂自动投放装置，净水装置和取水泵组，还包括补水泵组和回水泵组，所述回水泵组与净化池连接，净化池与缓冲池连接，所述反应沉淀装置相互并接有两台，两反应沉淀装置的入口与取水泵组的出口连接，两反应沉淀装置的出口分别通过相应的电磁阀与清水池和净水装置连接，所述净水装置还通过相应的电磁阀与清水池连接，所述补水泵组与清水池连接，所述絮凝剂自动投放装置分别设置于取水泵组的输入端和两反应沉淀装置，设于两反应沉淀装置的所述絮凝剂自动投放装置分别连接有电磁阀和相应的止回阀。
所述加水池和清水池分别设有液位检测器和相应的液位控制器。
所述反应沉淀装置其罐体内腔分别设有反应腔、预沉腔、静态沉淀腔和多级过滤腔，所述静态沉淀腔的中部设有斜管，所述斜管的倾斜角度为60度。
本实用新型水处理循环供给系统组成结构简单、合理，其通过回收系统对生产排放的废水进行回收，当回收水量不足时，利用河水作为生产补充用水，整个供水系统运行费用少，供水成本低。
