申请日2015.04.20
公开(公告)日2015.08.12
IPC分类号C02F9/04
摘要
一种化工废水回收装置，一包括与退镍液废水通道连通的曝气装置，所述曝气装置输出端管路连通有去除所述退镍液中镍离子的树脂罐组，所述树脂罐组上设置有连通至所述曝气装置的回流管路;所述树脂罐后还设置有酸洗罐，所述酸洗罐后管路连接有药洗泵，所述药洗泵的出液口接入所述树脂罐组;所述树脂罐组后还设置有与所述酸洗罐并行布置的碱洗罐，所述碱洗罐的出液口与所述药洗泵连通。本发明中曝气池将污水中的大颗粒杂质进行有效节流，也可以对废水中的一部分金属离子进行初步的吸附回收，同时本发明利用离子交换树脂，最大程度的吸附有价金属镍，最终使得排水色度、退镍液中的防染盐等成分降低使排出水达到排放标准。
权利要求书
1.一种化工废水回收装置，其特征在于：包括与退镍液废水通道连通的曝气装置，所述曝气装置输出端管路连通有去除所述退镍液中镍离子的树脂罐组，所述树脂罐组上设置有连通至所述曝气装置的回流管路;所述树脂罐后还设置有酸洗罐，所述酸洗罐后管路连接有药洗泵，所述药洗泵的出液口接入所述树脂罐组;所述树脂罐组后还设置有与所述酸洗罐并行布置的碱洗罐，所述碱洗罐的出液口与所述药洗泵连通，所述的曝气装置包括池体及在池体下端设置的固定支架，池体内设通过隔墙分为左侧进流区和右侧曝气区，左侧进流区和右侧曝气区的底部连通，左侧进流区的上端设有进水口，进水口通过管路连接一水泵;所述的固定支架安装在所述右侧曝气区的底部，在固定支架下端内部安装有若干个并列设置的曝气管，曝气管通过管路与外部的曝气气泵连接，曝气气泵连接臭氧供气管道，在固定支架的上端固定安装有填料组，填料组包括第一段炭吸材料层组及覆盖在第一段炭吸材料层组上的第二段炭吸材料层组。
2.根据权利要求1所述的一种化工废水回收装置，其特征在于：所述树脂罐组包括串联布置的一级树脂罐和二级树脂罐，所述酸洗罐的进液口与所述树脂罐组之间设置有连通二者的药洗管路。
3.根据权利要求1所述的一种化工废水回收装置，其特征在于：在第二段炭吸材料层组和盖压材料层之间还安装有栅格板。
4.根据权利要求1所述的一种化工废水回收装置，其特征在于：在所述曝气装置与树脂罐组的连通处设有过滤套。
5.根据权利要求1所述的一种化工废水回收装置，其特征在于：所述第一段炭吸材料层组和第二段炭吸材料层组均包括并列排放的多层炭吸料材，每一层炭吸料材包括多个并排摆放的球形炭包，第一段炭吸材料层组的每相邻两层炭吸料材的球形炭包对齐排列;第二段炭吸材料层组的每相邻两层炭吸料材的球形炭包交错排列;填料组还包括盖压在第二段炭吸材料层组上的盖压材料层。
说明书
一种化工废水回收装置
技术领域
本发明涉及污水处理技术领域，具体为一种化工废水回收装置。
背景技术
目前，我国部分地区重金属污染严重，而电镀行业所排出重金属废水为重金属污染的重要来源。随着民众对环境要求的进一步提高，当前对于重金属问题尤其关注，对电镀废水排放标准愈来愈高。特别是珠三角地区，广东省部分地区电镀废水执行电镀废水排放标准(GB 21900 2008)中的表3标准。该标准要求镍、铬等一类污染物出车间排放口或排入调节池前达到相关标准，要求极为严格。
电镀不合格产品需要进行退镀，20年前我国电镀工厂普遍采用硝酸退镀，近10年来，随着电镀行业的发展，退镀工艺大多数采用退镍粉(主要成分防染盐、硫氰酸根、硫酸镍等化学品)退镍，退镍液使用一段时间后，失去退镍功能，退镍液需要排入废水处理站，当退镍液进入处理设施后，废水呈黄色，阳光照射下，显红色，镍含量一般约为800-1500mg/L，同时，含镍废水要求排入综合调节池的标准为0.1mg/L。即当退镍液一旦排入废水处理站，造成含镍废水超标几十倍、且色度根本无法处理的现象。因此，如何实现对退镀液有效的处理，是目前本领域技术人员亟待解决的问题。
发明内容
本发明的目的在于提供一种化工废水回收装置，通过特殊设计的曝气系统和两级树脂回收系统，多层次的对退镍液中可回收的金属离子进行回收利用，同时有效地对废水进行了净化，解决了背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：

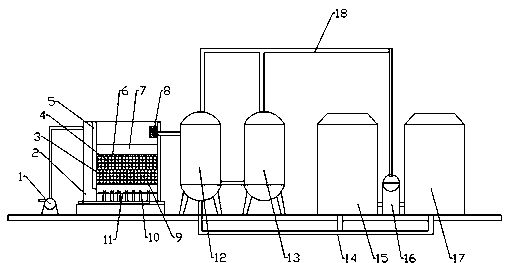

一种化工废水回收装置，包括与退镍液废水通道连通的曝气装置，所述曝气装置输出端管路连通有去除所述退镍液中镍离子的树脂罐组，所述树脂罐组上设置有连通至所述曝气装置的回流管路;所述树脂罐后还设置有酸洗罐，所述酸洗罐后管路连接有药洗泵，所述药洗泵的出液口接入所述树脂罐组;所述树脂罐组后还设置有与所述酸洗罐并行布置的碱洗罐，所述碱洗罐的出液口与所述药洗泵连通，所述的曝气装置包括池体及在池体下端设置的固定支架，池体内设通过隔墙分为左侧进流区和右侧曝气区，左侧进流区和右侧曝气区的底部连通，左侧进流区的上端设有进水口，进水口通过管路连接一水泵;所述的固定支架安装在所述右侧曝气区的底部，在固定支架下端内部安装有若干个并列设置的曝气管，曝气管通过管路与外部的曝气气泵连接，曝气气泵连接臭氧供气管道，在固定支架的上端固定安装有填料组，填料组包括第一段炭吸材料层组及覆盖在第一段炭吸材料层组上的第二段炭吸材料层组。
作为本发明的进一步技术方案，所述树脂罐组包括串联布置的一级树脂罐和二级树脂罐，所述酸洗罐的进液口与所述树脂罐组之间设置有连通二者的药洗管路。
作为本发明的进一步技术方案，在第二段炭吸材料层组和盖压材料层之间还安装有栅格板。
作为本发明的进一步技术方案，在所述曝气装置与树脂罐组的连通处设有过滤套。
作为本发明的进一步技术方案，所述第一段炭吸材料层组和第二段炭吸材料层组均包括并列排放的多层炭吸料材，每一层炭吸料材包括多个并排摆放的球形炭包，第一段炭吸材料层组的每相邻两层炭吸料材的球形炭包对齐排列;第二段炭吸材料层组的每相邻两层炭吸料材的球形炭包交错排列;填料组还包括盖压在第二段炭吸材料层组上的盖压材料层。
与现有技术相比，本发明中曝气池的第一段炭系材料层组的每层的相邻球形炭包之间设有间隙，以便污水顺利的流过第一段炭系材料层组;且第二段炭系材料层组的相邻球形炭包之间的间隙被相邻层的球形炭包堵住，污水只能通过浸漫的方式通过第二段炭系材料层组，不但阻挡污染物流过，同时使污水在第一段炭系材料层组和第二段炭系材料层组之间浸漫，使得污水与第一段炭系材料层组和第二段炭系材料层组能充分接触，将污水中的大颗粒杂质进行有效节流，同时第一段炭系材料层组也可以对废水中的一部分金属离子进行初步的吸附回收，而臭氧曝气氧化了防染盐(防染盐为废水色度的主要来源);同时本发明利用离子交换树脂，最大程度的吸附有价金属镍。然后利用酸洗工序、碱洗工序再生树脂，该工艺过程不但能再生树脂，还能回收树脂上吸附的镍，减少运行成本的同时，创造经济效益，经上述对退镍液的处理工序，最终使得排水色度、退镍液中的防染盐等成分降低使排出水达到排放标准。
