申请日2015.04.20
公开(公告)日2015.08.12
IPC分类号B01D29/23
摘要
本实用新型公开了一种便携式餐厨废水除渣装置，包括顶部开口的箱体，在所述箱体内部两侧面上设置有支撑板，所述支撑板位于所述箱体中下部位置，在所述箱体内设置有过滤框，所述过滤框活动设置于支撑板上，在所述箱体顶部设置有盖板，所述盖板能打开或关闭所述箱体顶部的开口，在所述箱体侧下部设置有出水口，在所述出水口处设置有阀门。采用本实用新型的一种便携式餐厨废水除渣装置，可方便安装于厨房地面上，可不再设置明沟和地漏，该除渣装置可以自由移动，可对食物残渣实行分散收集，从而减少明沟堵塞，降低建造成本，同时可增加排水速度，降低餐厨异味，具有结构简单紧凑，方便实际使用的特点。
权利要求书

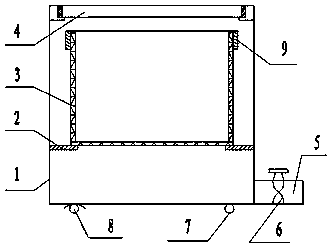

1.一种便携式餐厨废水除渣装置，其特征在于：包括顶部开口的箱体(1)，在所述箱体(1)内部两侧面上设置有支撑板(2)，所述支撑板(2)位于所述箱体(1)中下部位置，在所述箱体(1)内设置有过滤框(3)，所述过滤框(3)活动设置于支撑板(2)上，在所述箱体(1)顶部设置有盖板(4)，所述盖板(4)能打开或关闭所述箱体(1)顶部的开口，在所述箱体(1)侧下部设置有出水口(5)，在所述出水口(5)处设置有阀门(6)。
2.根据权利要求1所述的一种便携式餐厨废水除渣装置，其特征在于：在所述箱体(1)外侧底部设置分别对称地设有二个万向轮(7)和二个定向轮(8)。
3.根据权利要求1所述的一种便携式餐厨废水除渣装置，其特征在于：在所述过滤框(3)上设置有把手(9)。
说明书
一种便携式餐厨废水除渣装置
技术领域
本实用新型涉及的是餐厨废水除渣技术领域，具体地说是一种便携式餐厨废水除渣装置。
背景技术
在酒店、餐厅、食堂等大型餐饮行业的餐厨废水中含有大量的食物残渣，一般厨房的餐厨废水经过厨房明沟流经地漏至排水管网进行直接排放，由于餐饮废水含有大量的餐厨垃圾，这些垃圾在明沟中沉淀或粘附阻碍了排水的通畅，时间长餐厨垃圾发酵后产生异味，严重影响环境。同时，餐厨废水中细菌会成为疾病的传播源，给人们的身心健康带来严重威胁。
实用新型内容
本实用新型要解决的技术问题是针对背景技术中存在的问题，提供一种便携式餐厨废水除渣装置。
为解决上述技术问题，本实用新型所采用的技术方案为：一种便携式餐厨废水除渣装置，包括顶部开口的箱体，在所述箱体内部两侧面上设置有支撑板，所述支撑板位于所述箱体中下部位置，在所述箱体内设置有过滤框，所述过滤框活动设置于支撑板上，在所述箱体顶部设置有盖板，所述盖板能打开或关闭所述箱体顶部的开口，在所述箱体侧下部设置有出水口，在所述出水口处设置有阀门。
进一步地，在所述箱体外侧底部设置分别对称地设有二个万向轮和二个定向轮。
进一步地，在所述过滤框上设置有把手。
采用本实用新型的一种便携式餐厨废水除渣装置，可方便安装于厨房地面上，可不再设置明沟和地漏，该除渣装置可以自由移动，可对食物残渣实行分散收集，从而减少明沟堵塞，降低建造成本，同时可增加排水速度，降低餐厨异味，具有结构简单紧凑，方便实际使用的特点。
