申请日2015.07.04
公开(公告)日2016.02.17
IPC分类号C02F1/52
摘要
一种用于污水处理的反应池，包括：池体、折流板、进水管、出水管、排污管、推进器、太阳能换热器;在池体一个端壁上部设有进水管，该端壁下部设有排污管，池体另一个端壁上部设有出水管;在池体中部设有与端壁平行的折流板，折流板将池体分隔为前段和后段，折流板侧沿与池体内壁相接，折流板上沿与池体上沿齐平，折流板下沿与池底面之间留有空隙，该空隙用于污水由前段流向后段;在池体侧壁上装有太阳能换热器，太阳能换热器的吸热部固定在侧壁外侧，吸热部和放热部通过管路连接;在池体前段和后段的底部设有推进器。本实用新型优化了反应池的设计，在其上设有太阳能换热器以适应地区气候，利用自然资源提高反应效率和效果。
权利要求书
1.一种用于污水处理的反应池，其特征在于：包括：池体、折流板、进水管、出水管、排污管、推进器、太阳能换热器;池体上部敞口，在池体一个端壁上部设有进水管，该端壁下部设有排污管，池体另一个端壁上部设有出水管;在池体中部设有与端壁平行的折流板，折流板将池体分隔为前段和后段，折流板侧沿与池体内壁相接，折流板上沿与池体上沿齐平，折流板下沿与池底面之间留有空隙，该空隙用于污水由前段流向后段;在池体侧壁上装有太阳能换热器，太阳能换热器的吸热部固定在侧壁外侧，太阳能换热器的放热部固定在侧壁内侧，吸热部和放热部通过管路连接;在池体前段和后段的底部设有推进器。
2.如权利要求1所述的用于污水处理的反应池，其特征在于：太阳能换热器的吸热部为真空管吸热部件，吸热部和放热部分别在它们的顶部和底部联通。
3.如权利要求1所述的用于污水处理的反应池，其特征在于：太阳能换热器设置在池体的一个侧壁上。
4.如权利要求1～3任意一项所述的用于污水处理的反应池，其特征在于：用于污水处理的反应池还包括光反射锅，光反射锅其内壁为抛物面，光反射锅将太阳光汇聚到太阳能换热器的吸热部上。
5.如权利要求4所述的用于污水处理的反应池，其特征在于：与太阳能换热器配合的光反射锅为多个。
说明书
用于污水处理的反应池
技术领域：
本实用新型涉及污水处理技术领域，特别涉及一种用于污水处理的反应池。
背景技术：
在污水处理工艺中，需要将混凝剂、絮凝剂、助凝剂等加入到污水中进行物理化学反应，形成沉淀物。研究表明温度对反应及絮凝的影响比较显著，综合来看，水温在27～30℃时，对SS、BOD5、COD、NH3-N、TP的去除率最优，水温低于20℃时去除率明显较低。
对于活性污泥法处理污水，活性污泥的粒度、表面电荷、密度和微生物组分受运行温度的影响较大，从而也会对活性污泥脱水性能、沉降性产生影响。研究表明，在常温条件下运行时，影响污泥比阻的主要因素是活性污泥的颗粒大小;在温度较低的运行条件下，影响污泥比阻的主要因素是活性污泥的颗粒密度。低温(小于20℃)条件下会产生大量丝状菌，使污泥絮体疏松、密度减小，进一步导致污泥比阻和沉降指数增大。
温度影响微生物的增长数量和增长速率，从而影响污染物的去除率。在适宜的温度范围内，温度提高10℃，可使微生物加速生长1倍。
对于西北地区来说，全年早晚温差大，晴天多日照充足，冬季寒冷，如果能充分利用太阳能提高污水处理的水温，处理效果会有明显提升，同时提高处理量，减少药剂的投放。
发明内容：
鉴于此，有必要设计一种能够地域自然资源提高污水温度的用于污水处理的反应池。

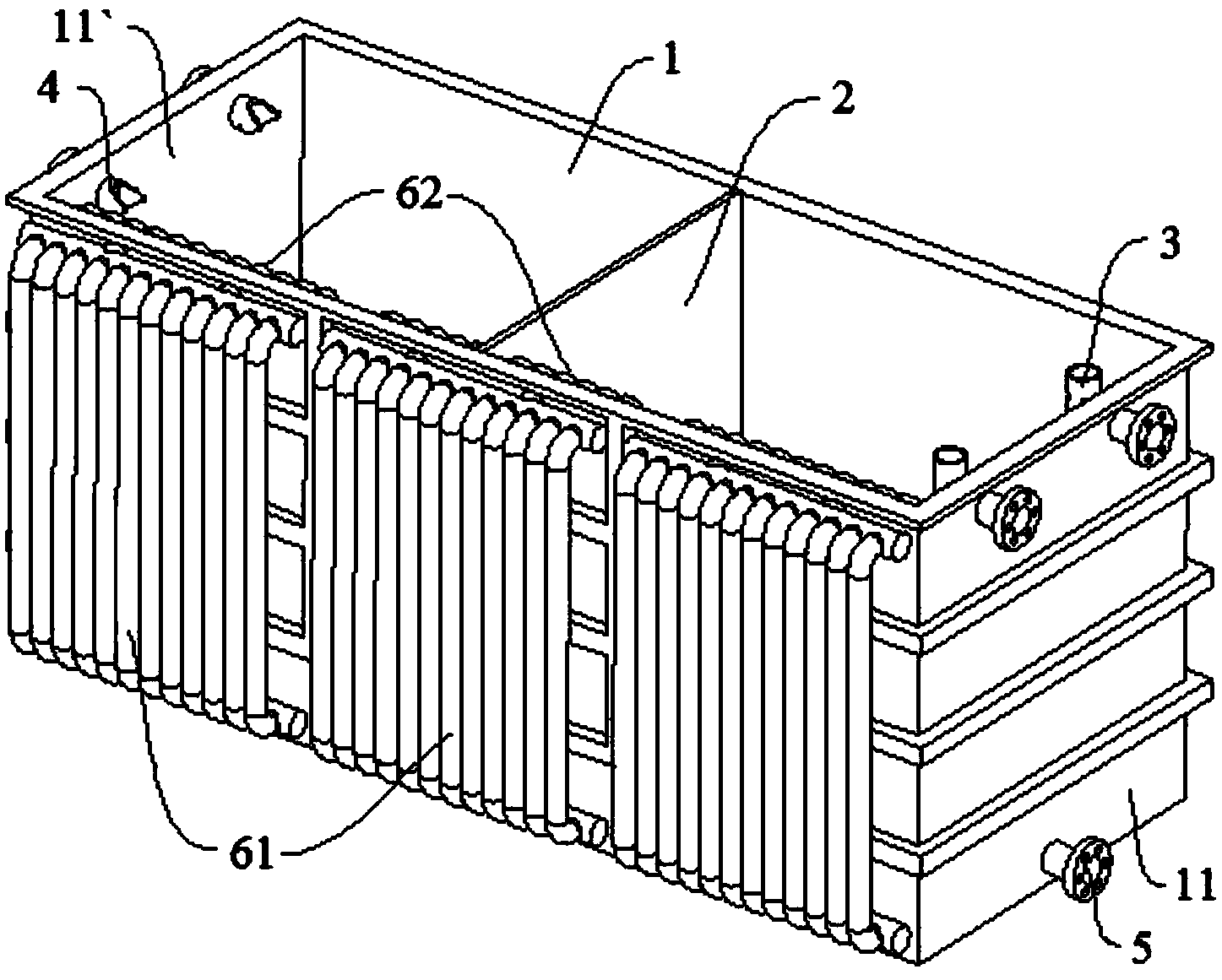

一种用于污水处理的反应池，包括：池体、折流板、进水管、出水管、排污管、推进器、太阳能换热器;池体上部敞口，在池体一个端壁上部设有进水管，该端壁下部设有排污管，池体另一个端壁上部设有出水管;在池体中部设有与端壁平行的折流板，折流板将池体分隔为前段和后段，折流板侧沿与池体内壁相接，折流板上沿与池体上沿齐平，折流板下沿与池底面之间留有空隙，该空隙用于污水由前段流向后段;在池体侧壁上装有太阳能换热器，太阳能换热器的吸热部固定在侧壁外侧，太阳能换热器的放热部固定在侧壁内侧，吸热部和放热部通过管路连接;在池体前段和后段的底部设有推进器。推进器为由电机带动的螺旋桨，在本实用新型中，推进器不但用于混合投放到污水中的药剂，使接触、反应更充分，同时其还起到将放热部侧的高温污水与远离该侧的低温污水混合换热。
优选的，太阳能换热器的吸热部为真空管吸热部件，吸热部和放热部分别在它们的顶部和底部联通。当吸热部内的换热介质吸收热量后，温度升高，密度减小，高温换热介质向上运动进入放热部顶端，而比重大的低温换热介质从放热部底端流入吸热部，从而形成循环。
优选的，太阳能换热器设置在池体的一个侧壁上，制造最为经济，在设计施工时需要将该侧壁面南。
优选的，用于污水处理的反应池还包括光反射锅，光反射锅其内壁为抛物面，光反射锅将太阳光汇聚到太阳能换热器的吸热部上。通过光反射锅可以利用更多的太阳辐射，使换热效率更高，温度也更高。
优选的，与太阳能换热器配合的光反射锅为多个。西北地广人稀，并且污水处理厂一般建在郊外，使用光反射锅阵列来进行光热转换在提高效率的同时并不会造成土地的浪费。
本实用新型优化了反应池的设计，在其上设有太阳能换热器以适应地区气候，利用自然资源提高反应效率和效果。
